Переключатель АNСLR-22-3 на 3 фикс.полож.зеленый неон/240В I-O 1з+1р | BSW10-ANCLR-3-K06 IEK

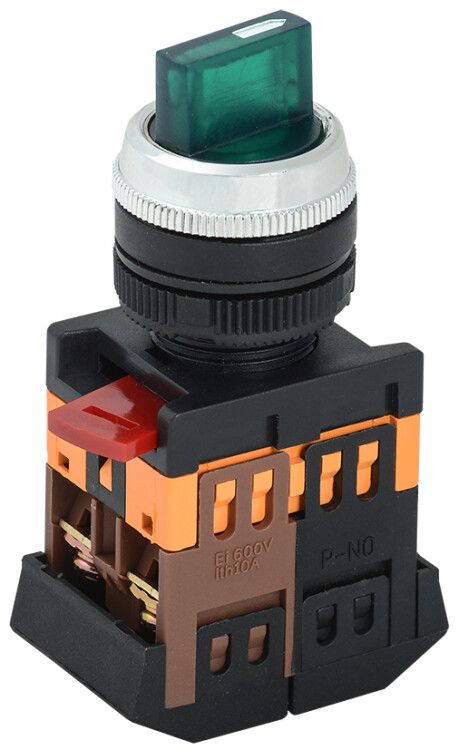

Переключатель IEK ANCLR-22-3 на 3 фиксированных положения с зелёной неоновой ручкой предназначен для ручного управления электрическими цепями переменного тока в распределительных щитах. Этот модельный ряд сочетает надёжную механическую конструкцию с визуальной индикацией через светодиодную ручку, что делает его удобным для контроля режимов работы оборудования.

Назначение и область применения

Переключатель IEK ANCLR-22-3 используется для коммутации цепей управления в системах автоматизации: запуск/остановка двигателей, управление конвейерами, переключение режимов работы станков. Подходит для установки в распределительных щитах, где требуется четкая визуальная сигнализация текущего положения. Применяется там, где важна безопасность оператора - благодаря яркой неоновой ручке легко определить активное состояние даже при слабом освещении.

Технические характеристики

• Тип: многоступенчатый переключатель с нейтральным положением
• Количество положений: 3 фиксированных (включено - выключено - включено)
• Номинальное напряжение: до 660 В переменного тока (AC)
• Номинальный ток: 7,5 А
• Частота: 50 Гц
• Количество полюсов: 1
• Количество НЗ контактов: 1 (замыкающий)
• Количество размыкающих контактов: 1 (1р)
• Количество переключающих контактов: 0 - сигнал передается только через замыкающие и размыкающие контакты
• Диаметр отверстия для монтажа: 22 мм
• Максимальное сечение кабеля: 2,5 мм2
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Цвет ручки: зелёный с неоновой подсветкой
• Срок службы: 10 лет при нормальных условиях эксплуатации
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −40C до +40C и повышенной влажностью

Совместимость и монтаж

Переключатель IEK ANCLR-22-3 имеет встраиваемую конструкцию и монтируется в монтажную плиту распределительного щита. Для установки необходимо просверлить отверстие диаметром 22 мм. Конструкция состоит из двух частей: корпуса с контактной группой и быстросъёмной головки с ручкой - это позволяет менять внешнюю часть без демонтажа проводки. Подключение осуществляется к клеммам с помощью проводов сечением до 2,5 мм2. Не требует специальных инструментов - достаточно обычной отвёртки.

Безопасность и стандарты

Переключатель соответствует требованиям ГОСТ 30011.5.1, который регламентирует устройства управления для электроустановок. Цветовое оформление (зелёный) соответствует общепринятой практике: зелёный - «включено», белый/чёрный - «выключено». Неоновая подсветка обеспечивает высокую видимость в условиях плохого освещения, снижая риск ошибочного действия. Однако степень защиты IP40 исключает применение во влажных средах или местах с возможностью попадания брызг воды.

Преимущества

• Неоновая подсветка ручки даёт наглядную индикацию активного положения без необходимости проверки индикаторов на панели
• Фиксированное трёхпозиционное положение предотвращает случайное переключение и позволяет точно выбирать режим работы
• Наличие нейтрального положения позволяет полностью отключить цепь управления между двумя рабочими состояниями
• Быстросъёмная головка упрощает обслуживание и замену без отключения питания всей системы
• Высокий срок службы (10 лет) и соответствие ГОСТ обеспечивают долговременную надёжность

Ограничения применения

• Не предназначен для установки вне помещений или в условиях воздействия воды, пыли, масла - IP40 недостаточно для таких сред
• Не работает при постоянном токе выше 400 В - указано в описании производителя, хотя номинальное напряжение 660 В рассчитано только на переменный ток
• Не имеет переключающих контактов - нельзя использовать как перекидной переключатель между двумя нагрузками
• Максимальное сечение кабеля 2,5 мм2 ограничивает применение в цепях с током более 16–20 А - для больших нагрузок нужен другой тип контакта

Примеры использования

• Управление насосом: положение «вкл» - включение, «нейтральное» - остановка, «вкл» второе - реверс (при наличии реверсивного пускателя)
• Выбор режима работы станка: «ручной» - «автоматический» - «останов»
• Аварийная остановка с возвратом в нейтраль: после аварии оператор переводит рычаг в нейтральное положение, затем выбирает новый режим

Практические советы

• При монтаже убедитесь, что отверстие в панели точно 22 мм - меньшее вызовет деформацию корпуса, большее - люфт и некорректную работу
• Не используйте этот переключатель для прямого управления силовыми цепями - он предназначен только для управления катушками контакторов и реле
• Проверьте совпадение цвета ручки с функционалом: зелёный = включено, красный = авария, жёлтый = предупреждение - соблюдайте единые правила окраски внутри одного щита
• При замене старого аналога - убедитесь, что новая модель IEK ANCLR-22-3 имеет ту же схему контактов: 1з+1р, а не 2з или другие
• Для длительной эксплуатации в условиях вибраций рекомендуется дополнительно закрепить корпус клеем или хомутами, чтобы избежать самопроизвольного откручивания
