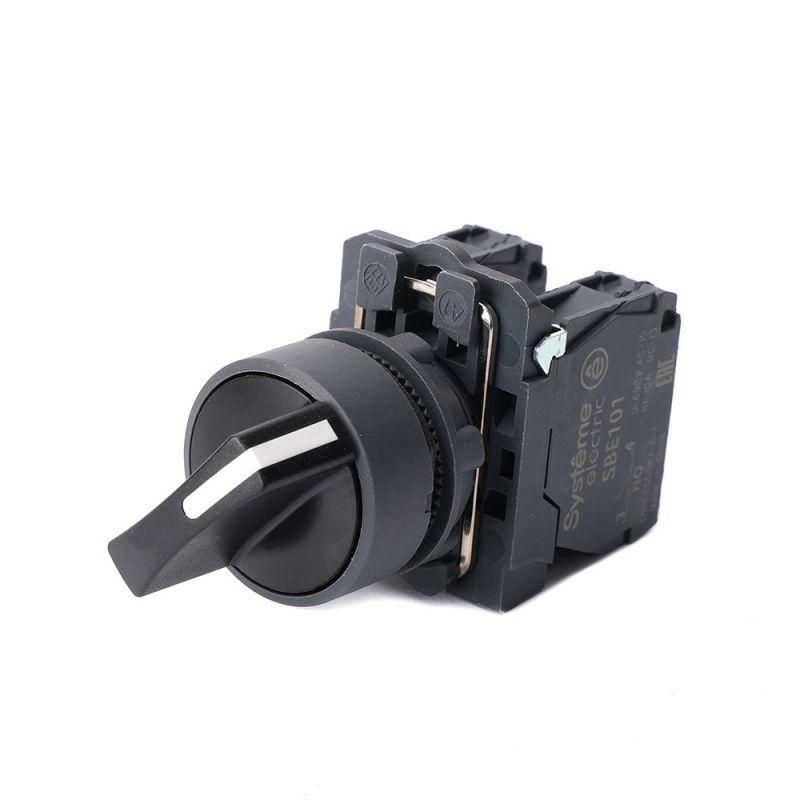

Переключатель модульный SB5 в сборе 22мм 3поз. с фиксацией 1НО+1НЗ SE SB5AD35 APC

Переключатель модульный SB5 в сборе 22мм 3 позиции с фиксацией 1 нормально открытый + 1 нормально закрытый - компактное устройство управления с механической фиксацией позиций, предназначенное для надёжной коммутации цепей в промышленном оборудовании. Бренд Systeme Electric и артикул sb5ad35 указывают на серийную продукцию, соответствующую требованиям жестких условий эксплуатации.

Назначение и область применения

Этот переключатель используется для ручного управления электрическими цепями, где требуется выбрать одну из трёх позиций с сохранением выбранного состояния. Подходит для управления режимами работы оборудования, включения/выключения функций, переключения между источниками питания или сигналами. Применяется в шкафах управления, на панелях станков, конвейерах, системах автоматизации, а также в объектах инфраструктуры и гражданского строительства, где важна надёжность и долговечность.

Технические характеристики

• Напряжение питания: 230 В - рассчитан на работу в сетях переменного тока бытового и промышленного уровня
• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - позволяет одновременно управлять двумя различными цепями
• Количество положений: 3 - центральное выключенное и два активных положения (вправо/влево)
• Фиксация: механическая - переключатель остаётся в выбранной позиции до ручного перемещения
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды с любого направления
• Диаметр монтажного отверстия: 22,5 мм - требует точного сверления под этот размер
• Управляющий элемент: короткая поворотная рукоятка - удобна для операторского контроля, не выступает сильно за поверхность
• Подключение: винтовые зажимы - совместимы с проводами до 2,5 мм2
• Цвет: чёрный корпус и кольцо - снижают блики, подходят для промышленных панелей
• Гарантия: 24 месяца - подтверждает высокую надёжность сборки

Совместимость и монтаж

Монтируется на лицевую панель через круглое отверстие диаметром 22,5 мм. Перед установкой проверьте соответствие толщины панели - устройство имеет переднее кольцо, которое плотно прилегает к поверхности, обеспечивая герметичность. Для подключения используйте отвёртку: затягивайте винты равномерно, чтобы не повредить контактные площадки. Не допускается монтаж в местах с постоянным воздействием паров масла, кислот или щелочей - даже при IP65 это может снизить срок службы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Степень защиты IP65 гарантирует безопасную работу в условиях повышенной запылённости и влажности. Соответствует общепринятым нормам IEC 60947-5-1 для переключателей управления. Гарантийный срок 2 года подтверждает соответствие качественным стандартам производства Systeme Electric.

Преимущества

• Комбинированные контакты (НО+НЗ) позволяют заменить два отдельных переключателя, экономя место в шкафу
• Механическая фиксация исключает случайное переключение при вибрациях
• Защита IP65 делает его пригодным для использования вне помещений и в сырых средах
• Чёрный цвет и компактная форма легко интегрируются в современные панели управления
• Винтовой тип подключения - прост в обслуживании и ремонте

Ограничения применения

• Не предназначен для частых циклов включения/выключения - не является импульсным устройством
• Максимальное напряжение 230 В - нельзя использовать в сетях выше этого значения
• Не рекомендован для взрывоопасных зон (не имеет взрывозащиты Ex)
• При температуре ниже -25C возможна потеря эластичности резиновых уплотнителей - уточняйте условия хранения
• Нет световой индикации - не подходит для ситуаций, где нужна визуальная обратная связь

Примеры использования

• Выбор режима работы станка: “Автомат” / “Выкл” / “Ручной”
• Переключение между основным и резервным питанием
• Активация аварийного останова с последующим ручным сбросом
• Управление освещением в техническом коридоре с фиксацией “Включено”
• Контроль клапана в системе орошения: “Открыто” / “Закрыто” / “Пауза”

Практические советы

• При монтаже используйте шаблон для сверления - отклонение более чем +-0,5 мм может помешать установке
• Проверьте, что провода не задевают механизм поворота после подключения
• Для длительной эксплуатации в пыльных помещениях периодически протирайте рукоятку и кольцо сухой мягкой тканью
• Не применяйте смазку внутри механизма - она привлечёт пыль и снизит надёжность контактов
• Если требуется индикация состояния - сочетайте этот переключатель со световым индикатором рядом
• Артикул sb5ad35 - единственный вариант этой модели с такими контактами; другие версии SB5 имеют другую конфигурацию
