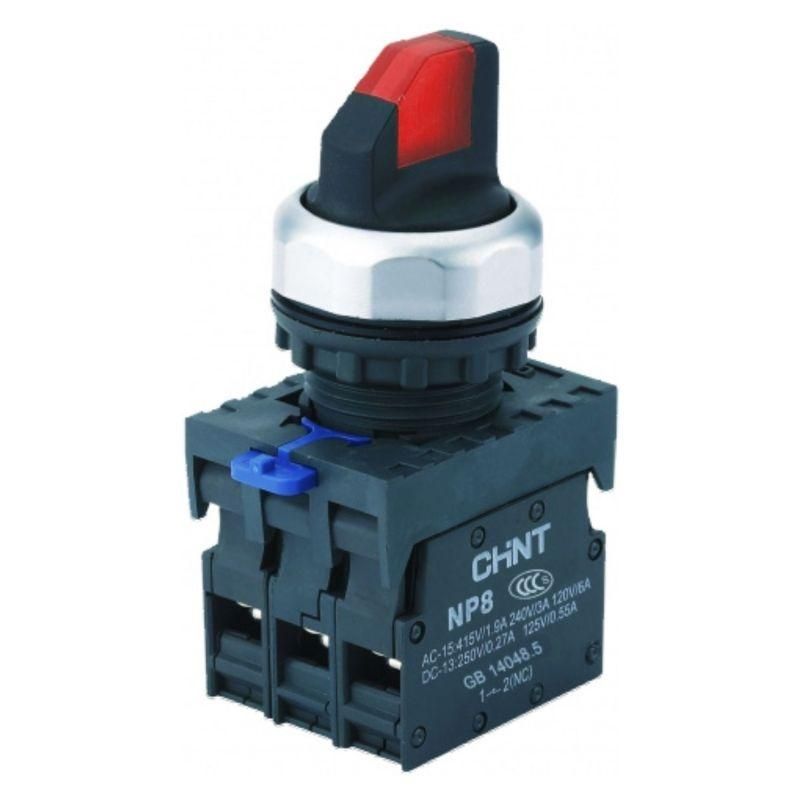

Переключатель с подсветкой NP8-11XD/314, 3 полож., фикс., красн., AC110-230В(LED), 1НО+1НЗ, IP65 (R) | 667559 CHINT

Переключатель с подсветкой NP8-11XD/314 от бренда CHINT - это надёжный коммутационный аппарат с визуальной индикацией состояния, предназначенный для управления оборудованием в условиях повышенной запылённости и влажности. Красный цвет подсветки и три фиксированных положения позволяют легко определить режим работы даже в сложных освещённых средах.

Назначение и область применения

NP8-11XD/314 используется для ручного переключения цепей в автоматических системах, где важно визуально контролировать текущий режим работы. Подходит для установки на пультах управления, щитах оборудования, конвейерах, насосных станциях, станках с ЧПУ и других устройствах, требующих устойчивости к внешним воздействиям.

Технические характеристики

• Напряжение питания: 110–230 В переменного тока (AC)
• Количество положений: 3 (центральное выключено, два крайних - активны)
• Фиксация: механическая, каждое положение защёлкивается
• Подсветка: да, светодиодная, встроена в корпус, работает при питании
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Максимальный ток через контакты: не указано - использовать в пределах нагрузки, соответствующей классу аппарата
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Диаметр монтажного отверстия: 22 мм
• Тип подключения: винтовые зажимы для проводов до 2,5 мм2
• Цвет корпуса и подсветки: красный
• Элемент управления: поворотная рукоятка
• Лампа в комплекте: да, заменяемая

Совместимость и монтаж

NP8-11XD/314 монтируется в панели с отверстием диаметром 22 мм. Установка осуществляется путём вставки корпуса в отверстие и фиксации гайкой снаружи. Для подключения используйте провода сечением до 2,5 мм2 - затягивайте винты равномерно, чтобы избежать повреждения изоляции. Перед монтажом убедитесь, что напряжение сети соответствует заявленному диапазону 110–230 В AC. Подсветка будет работать только при наличии напряжения на входе.

Безопасность и стандарты

Аппарат соответствует требованиям безопасности для устройств управления в промышленных условиях. Высокая степень защиты IP65 позволяет применять его в помещениях с высокой влажностью, на улице под навесом, в пищевой и химической промышленности. Нет данных о сертификации по IEC/EN - рекомендуется проверять соответствие местным нормам перед использованием в критичных системах.

Преимущества

• Яркая красная подсветка обеспечивает быстрое распознавание активного положения даже при ярком фоновом освещении
• Механическая фиксация исключает случайное переключение
• Защита IP65 снижает риск отказа из-за пыли и брызг воды
• Встроенная LED-лампа не требует внешнего источника питания - работает от основной цепи
• Два типа контактов (НО+НЗ) позволяют реализовать базовые логические схемы без дополнительных реле

Ограничения применения

• Не предназначен для частых переключений - не рассчитан на работу в качестве импульсного элемента
• Напряжение питания строго переменное (AC); постоянный ток (DC) не допускается
• Максимальный ток контактов не указан - не подключайте мощные нагрузки без проверки совместимости
• Не следует использовать в средах с агрессивными химическими парами - материал корпуса не устойчив ко всем типам растворителей
• Подсветка не работает при отсутствии напряжения на входе - не является автономной сигнализацией

Примеры использования

• Выбор режима работы станка: “Автомат” / “Выкл.” / “Ручной”
• Переключение между двумя источниками питания (основной / резервный)
• Индикация состояния системы: “Работает” / “Остановлено” / “Ошибка”
• Управление световой сигнализацией на производстве

Практические советы

• При монтаже используйте шайбы и герметик вокруг отверстия, если требуется усиленная защита от влаги
• Проверьте целостность подсветки после первого включения - если лампа не горит, возможно, нарушен контакт или неверно подключено питание
• Замена лампы возможна без демонтажа всего переключателя - открутите заднюю крышку
• Учитывайте посадочный диаметр 22 мм при проектировании панели - другие модели NP8 имеют другой размер
• Не применяйте NP8-11XD/314 вместо кнопочного поста - он не имеет функции самовозврата
