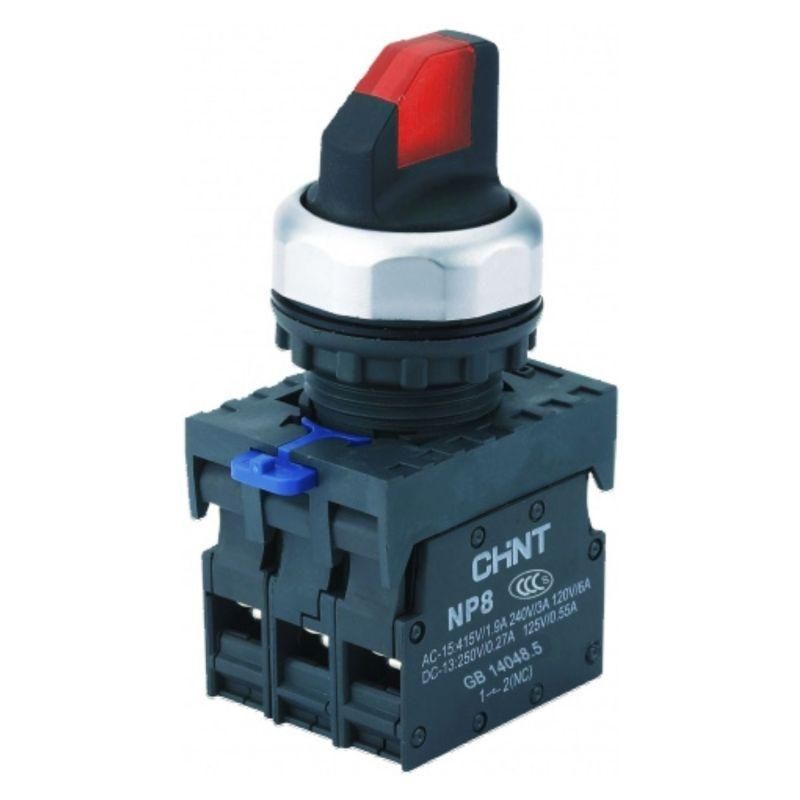

Переключатель с подсветкой NP8-11XD/214, 2 полож. фикс., красн., AC110-230В(LED), 1НО+1НЗ, IP65 (R) | 667554 CHINT

Переключатель с подсветкой NP8-11XD/214 от бренда CHINT - это надёжный коммутационный аппарат с визуальной индикацией состояния, предназначенный для управления цепями переменного тока напряжением 110–230 В. Подходит для установки на панели оборудования, где важна видимость текущего режима работы даже в условиях слабого освещения.

Назначение и область применения

NP8-11XD/214 используется для ручного включения и выключения электрических цепей с двумя устойчивыми положениями. Каждое положение фиксируется механически - переключатель не возвращается в исходное состояние самопроизвольно. Применяется там, где требуется чёткий контроль за работой устройства: пульты управления, станки, системы автоматизации, конвейеры, осветительные контуры, насосы и другое оборудование с двухпозиционным управлением.

Технические характеристики

• Напряжение питания: 110–230 В переменного тока (AC)
• Количество положений: 2 (фиксированные)
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Подсветка: да, светодиодная, встроена в кнопку
• Цвет подсветки: красный
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Тип элемента управления: поворотная рукоятка
• Тип подключения: винтовые зажимы для проводов
• Диаметр монтажного отверстия: 22 мм
• Лампа в комплекте: да, не требует самостоятельной замены
• Количество переключающих контактов: 0 - сигнал передаётся через основные НО и НЗ контакты

Совместимость и монтаж

NP8-11XD/214 монтируется в панель через круглое отверстие диаметром 22 мм. Устройство фиксируется с помощью резьбового крепления с гайкой сзади. Для подключения используются винтовые зажимы - подходят медные провода сечением до 2,5 мм2. Перед установкой проверьте соответствие диаметра отверстия - нестандартные панели могут потребовать доработки. Подключение осуществляется к контактам НО и НЗ: один для включения, второй - для отключения цепи. Подсветка работает параллельно с нагрузкой - не требует отдельного питания.

Безопасность и стандарты

Устройство соответствует требованиям IP65, что делает его пригодным для использования в помещениях с повышенной влажностью, пыльными средами и на открытом воздухе при условии защиты от прямого попадания дождя. Соответствует международным стандартам безопасности для электрооборудования низкого напряжения. Не предназначен для взрывоопасных зон.

Преимущества

• Яркая красная подсветка позволяет легко определить активное положение переключателя в темноте или при ярком фоновом освещении
• Фиксация в обоих положениях предотвращает случайное отключение
• Высокая степень защиты IP65 обеспечивает долгий срок службы в сложных условиях
• Встроенная LED-лампа не требует обслуживания и не меняется отдельно
• Комбинированная пара контактов (НО+НЗ) позволяет использовать устройство в схемах с переключением состояний без внешних реле

Ограничения применения

• Не подходит для постоянного подключения к высокочастотным или импульсным нагрузкам - рассчитан на классические бытовые и промышленные цепи переменного тока
• Максимальный ток не указан - не используйте для нагрузок выше 10 А без подтверждения документации производителя
• Не предназначен для установки в местах с постоянным воздействием прямых струй воды или погружением
• Не совместим с системами управления по шине (Modbus, CAN и др.) - только ручное управление

Примеры использования

• Включение/выключение насоса в системе водоснабжения
• Выбор режима работы станка: “ручной” / “автоматический”
• Аварийное отключение конвейера
• Индикация состояния “работа” / “останов” на щите управления
• Управление освещением в цеху с возможностью визуального контроля

Практические советы

• При монтаже затягивайте крепёжную гайку равномерно - перегрузка может повредить корпус
• Проверяйте целостность изоляции проводов перед подключением - напряжение до 230 В требует осторожности
• Если подсветка не горит после включения - проверьте питание на входе; лампа не исправна только при полном отказе
• Для многократных операций в жестких условиях рекомендуется периодически контролировать состояние винтовых зажимов
• NP8-11XD/214 от CHINT - это изделие промышленного уровня, но не заменяет автоматические выключатели или контакторы для защиты цепей
