Переключатель с подсветкой NP8-11XD/213, 2 полож. фикс., зелен., AC110-230В(LED), 1НО+1НЗ, IP65 (R) | 667553 CHINT

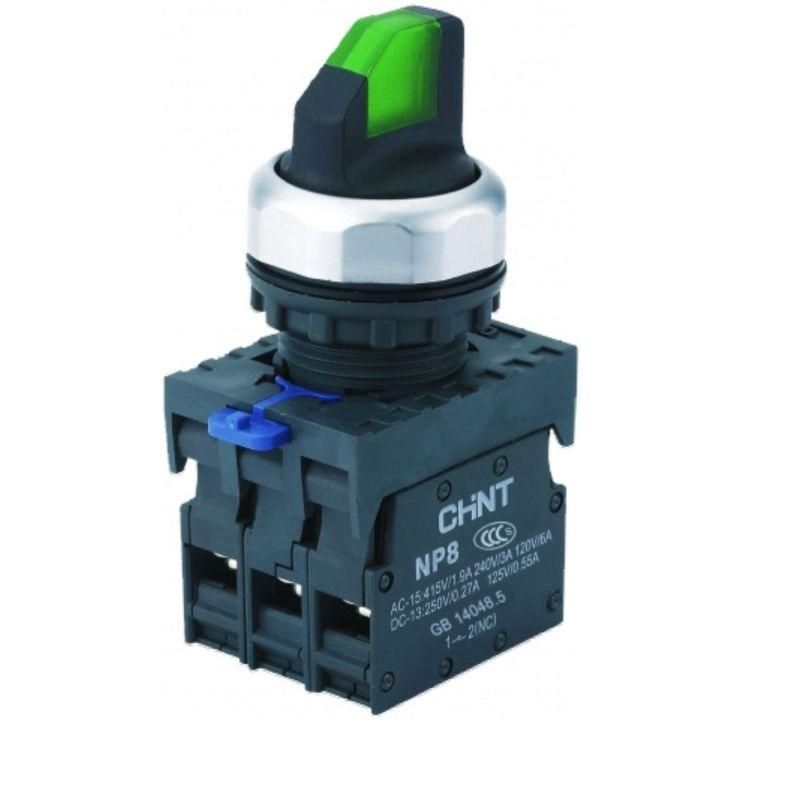

Переключатель с подсветкой CHINT 667553 - устройство для ручного управления цепями переменного тока с визуальной индикацией состояния. Подходит для установки на панели оборудования, где важна видимость активного режима даже в условиях слабого освещения.

Назначение и область применения

Переключатель с подсветкой CHINT 667553 используется для включения/выключения электрических цепей с двумя фиксированными положениями. Подсветка позволяет сразу определить, в каком состоянии находится устройство - включено или выключено. Применяется в системах автоматизации, пультах управления, станках, конвейерах, щитах распределения энергии и других местах, где требуется надежный и наглядный ручной контроль.

Технические характеристики

• Напряжение питания: 110–230 В переменного тока (AC)
• Количество положений: 2 (фиксированные)
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Подсветка: да, светодиодная, встроена в корпус
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Тип фиксации: механическая, удерживает положение до следующего нажатия
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов
• Управление: поворотная рукоятка
• Цвет кнопки: зеленый - соответствует стандарту “включено”
• Диаметр монтажного отверстия: 22 мм
• Лампа в комплекте: да, заменяемая, не требует внешнего источника питания

Совместимость и монтаж

Переключатель с подсветкой CHINT 667553 монтируется в панель через круглое отверстие диаметром 22 мм. Устройство фиксируется с помощью резьбового крепления за пределами панели. Для подключения используйте провода сечением до 2,5 мм2 - они легко зажимаются в винтовых клеммах. Перед установкой проверьте соответствие напряжения сети 110–230 В. Клеммы рассчитаны на работу с медными проводами; использование алюминиевых требует переходных наконечников.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях промышленного использования. Степень защиты IP65 обеспечивает безопасную эксплуатацию в запыленных и влажных средах, включая помещения с регулярной мойкой. Напряжение 110–230 В соответствует международным стандартам для бытового и промышленного использования. Лампа подсветки работает от сетевого напряжения, что исключает необходимость в дополнительном питании.

Преимущества

• Яркая зеленая подсветка четко указывает на рабочий режим - снижает риск ошибочных действий
• Фиксированное положение предотвращает случайное переключение
• Защита IP65 позволяет использовать в агрессивных средах - пыль, брызги воды, мытье
• Встроенная лампа не требует внешних модулей - все в одном корпусе
• Винтовое подключение надежно и совместимо с большинством типов проводов

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP65 не равен IP68
• Максимальное напряжение 230 В - нельзя применять в высоковольтных цепях выше этого значения
• Не имеет переключающих контактов (0 шт.) - значит, не подходит для коммутации нагрузки, только для сигнализации и управления
• Работает только с переменным током - несовместим с постоянным током (DC)
• Поворотная рукоятка требует свободного пространства вокруг - не подходит для плотно упакованных панелей

Примеры использования

• Управление включением/выключением насоса на производстве
• Индикация работы конвейера в пищевой промышленности
• Ручной сброс аварийной остановки на станке
• Выбор режима работы (ручной / автоматический) в пульте управления
• Сигнализация готовности системы в электрощите

Практические советы

• При монтаже убедитесь, что отверстие точно 22 мм - меньшее вызовет деформацию, большее - плохую фиксацию
• Проверьте напряжение перед подключением - превышение 230 В выведет переключатель из строя
• Если подсветка гаснет - возможно, перегорела лампочка. Она заменяемая, доступна как запчасть
• Для частых операций рекомендовано контролировать усилие поворота - избыточная сила может повредить механизм
• При использовании в холодных условиях (ниже –10 C) возможна задержка реакции механизма - учитывайте это при проектировании
