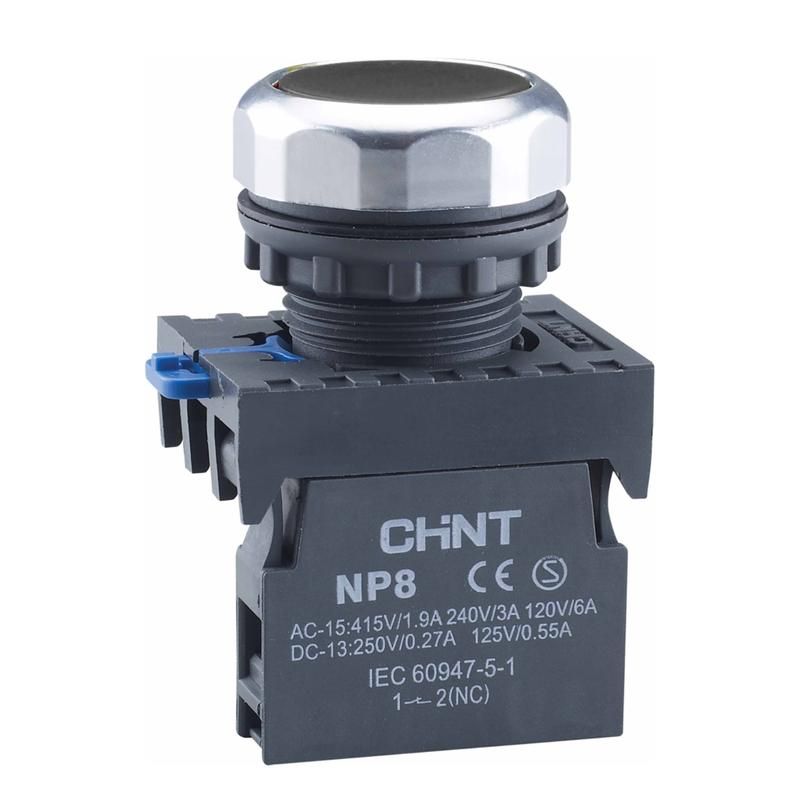

Переключатель NP8-10X/212 2 положения 1НО IP65 с фиксацией без подсветки черн. (R) CHINT 578661

Переключатель с фиксацией NP8-10X/212 от бренда CHINT - это надёжный двухпозиционный коммутационный аппарат с механической фиксацией и степенью защиты IP65, предназначенный для управления цепями в условиях запылённости и повышенной влажности. Артикул 578661 соответствует серии NP8, где все компоненты выполнены с учётом удобства монтажа и долговечности.

Назначение и область применения

Переключатель с фиксацией NP8-10X/212 используется для ручного переключения электрических цепей между двумя состояниями. Благодаря фиксированному положению, он не возвращается в исходное состояние автоматически - что важно для безопасного управления оборудованием. Подходит для установки на панели управления станков, конвейеров, систем аварийной остановки, насосных станций и других промышленных объектов, где требуется устойчивость к пыли и струям воды.

Технические характеристики

• Количество положений: 2 (фиксированные)
• Количество нормально открытых (НО) контактов: 1
• Общее количество контактов: 1 (только один контактный ряд)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Тип элемента управления: ручка-переключатель
• Тип подключения: винтовые зажимы
• Габаритные размеры: 22 × 30 мм
• Цвет корпуса: чёрный
• Подсветка: отсутствует

Совместимость и монтаж

Переключатель с фиксацией NP8-10X/212 устанавливается в отверстие диаметром 22 мм - совместим с типичными панелями управления. Кабель подключается через винтовые клеммы, которые уже защищены от самопроизвольного ослабления во время транспортировки. Модульная конструкция серии NP8 позволяет заменить только повреждённую часть, не меняя весь переключатель. Для монтажа используйте стандартный крепёж, предусмотренный для серий NP8 - никаких адаптеров не требуется.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP65 обеспечивает работу в средах с высокой запылённостью и возможным воздействием воды (например, мойка оборудования). Конструкция исключает случайное переключение благодаря механической фиксации. Элементы блокировки предотвращают неверную установку - даже при спешке монтажник не сможет вставить переключатель неправильно.

Преимущества

• Механическая фиксация положений гарантирует устойчивую работу без самопроизвольного возврата
• Высокая степень защиты IP65 делает переключатель NP8-10X/212 пригодным для жестких условий эксплуатации
• Винтовые клеммы с антивибрационной защитой снижают риск потери контакта при работе вибрирующего оборудования
• Чёрный цвет корпуса уменьшает блики и хорошо сочетается с большинством панелей управления
• Модульная система NP8 позволяет легко модифицировать устройство - например, добавить подсветку или дополнительные контакты в будущем

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в жидкости - IP65 не равнозначен IP67 или IP68
• Отсутствие подсветки требует внешнего освещения панели управления в темноте
• Один нормально открытый контакт ограничен в применении - нельзя использовать для сложных схем с несколькими состояниями
• Не рекомендован для частого переключения более 10 раз в минуту - это может снизить срок службы механизма

Примеры использования

• Включение/выключение насоса на водозаборной станции
• Выбор режима работы конвейера: “работа” / “останов”
• Аварийная остановка станка с фиксацией в положении “STOP”
• Переключение питания между основным и резервным источником

Практические советы

• При монтаже проверьте диаметр отверстия - он должен точно соответствовать 22 мм, иначе возникнет люфт или трудности с фиксацией
• Затягивайте винты клемм до упора, но без усилия - переусилие может повредить медные контакты
• Если планируете заменить этот переключатель на аналог с подсветкой - выбирайте другие модели серии NP8, например NP8-10X/214
• Для обслуживания достаточно вынуть переключатель из панели - доступ к клеммам не требует демонтажа всей системы
• Не используйте в местах с химическими парами или агрессивными растворителями - материал корпуса не рассчитан на такие условия
