Переключатель NP2-EJ21, 2 положения с фиксацией, 1НО IP40 (R) | 574108 CHINT

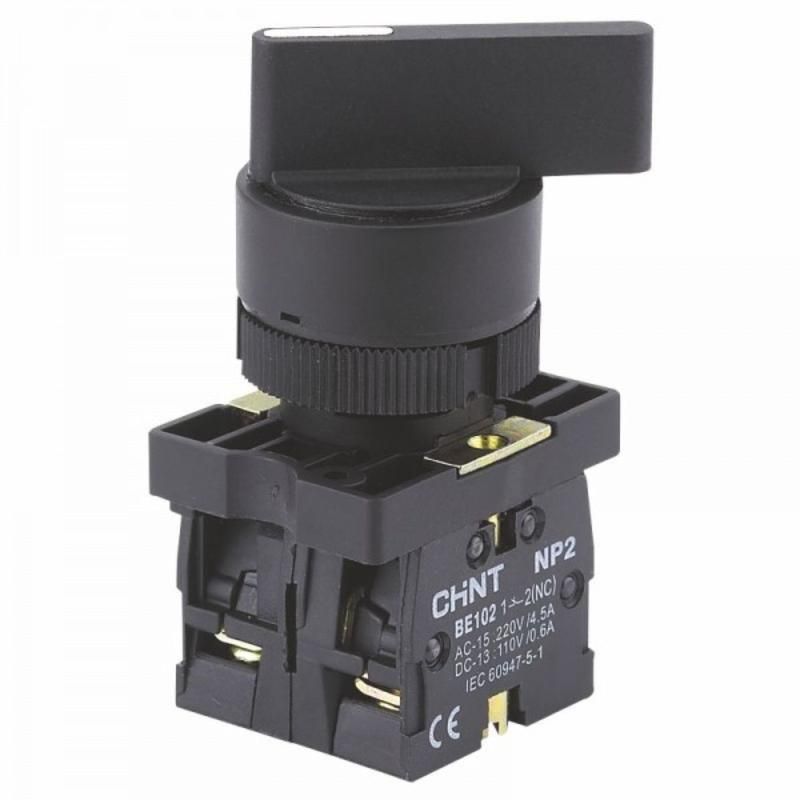

Переключатель CHINT NP2-EJ21 - это механический устройство с фиксированными положениями и одним нормально открытым контактом, предназначенное для ручного управления электрическими цепями в условиях с умеренной запыленностью. Модель NP2-EJ21 подходит для установки в панели оборудования, где требуется надежная коммутация и долгий срок службы.

Назначение и область применения

Переключатель CHINT NP2-EJ21 используется для включения и выключения электрических цепей вручную. Его применяют там, где нужна четкая фиксация положения - например, в системах управления станками, конвейерами, освещением или вспомогательными цепями автоматики. Подходит для внутренней установки в щиты, корпуса и панели, где уровень пыли не превышает допустимый для IP40.

Технические характеристики

• Количество положений: 2 с фиксацией - переключатель остается в выбранном состоянии до ручного изменения
• Количество нормально открытых (НО) контактов: 1 - замыкает цепь только при переводе в активное положение
• Степень защиты: IP40 - защищает от твердых предметов более 1 мм, но не от воды и пыли в значительных количествах
• Диаметр монтажного отверстия: 22 мм - требует соответствующего отверстия в панели для установки
• Тип элемента управления: поворотная удлинённая рукоятка - удобна для операционного воздействия даже в ограниченном пространстве
• Тип подключения: винтовые зажимы - обеспечивают прочное соединение с проводами до 2,5 мм2
• Цвет кнопки: черный - контрастный, легко различим в рабочей среде
• Материал корпуса: алюминиево-цинковый сплав - устойчив к коррозии, имеет гладкую поверхность

Совместимость и монтаж

Установка Perеключателя NP2-EJ21 выполняется через круглое отверстие диаметром 22 мм. Крепление происходит за счет фланца с зажимами внутри панели - после вставки рукоятка фиксируется снаружи. Для подключения используются винтовые клеммы, доступные с тыльной стороны. Убедитесь, что провода имеют сечение до 2,5 мм2. Отдельно можно заказать индикаторную лампу типа BA9s для подсветки - она совместима с конструкцией, но не входит в комплект.

Особенности конструкции

Конструкция NP2-EJ21 предусматривает несколько важных решений:

• Стопорная металлическая деталь предотвращает случайный демонтаж кнопки с лицевой стороны - увеличивает безопасность при обслуживании
• Использование двойных контактов с функцией самоочищения снижает риск окисления и улучшает надежность коммутации
• Замыкающий и размыкающий контакты независимы - позволяют использовать модель в сложных схемах, где нужны раздельные цепи
• Выходы для проводов расположены так, чтобы кабели были скрыты внутри корпуса - минимизирует внешние помехи и повышает эстетику

Преимущества

• Долговечность контактов благодаря технологии самоочищения
• Жесткая фиксация рукоятки исключает самопроизвольное переключение
• Эстетичный дизайн за счет алюминиево-цинкового сплава
• Гибкость в использовании - возможна последующая модификация с подсветкой
• Простота монтажа и замены без специальных инструментов

Ограничения применения

• Не предназначена для работы во влажной среде - степень защиты IP40 не защищает от брызг и влаги
• Не рекомендуется для установки вне помещений или в местах с высокой запыленностью (например, на производственных линиях с металлической пылью)
• Подключение возможно только с помощью винтов - нельзя использовать быстроразъемные соединения
• Лампа подсветки (BA9s) продается отдельно - не входит в базовый комплект

Примеры использования

• Управление питанием насоса в технологическом шкафу
• Ручной перевод системы между режимами “работа” / “останов” на станке
• Аварийное отключение света в распределительном щите
• Коммутирование сигнализации в контрольной панели

Практические советы

• При монтаже проверьте точность сверления отверстия - диаметр 22 мм должен точно соответствовать размеру корпуса NP2-EJ21
• Не затягивайте винты слишком сильно - это может повредить изоляцию проводов или пластиковую часть клеммника
• Если планируете подсветку, закажите лампу BA9s заранее - она устанавливается перед фиксацией переключателя в панели
• Для условий повышенной вибрации используйте дополнительные антивибрационные прокладки вокруг корпуса
• Не используйте этот переключатель вместо устройства с защитой IP65/67 - он не рассчитан на мойку или влажную среду
