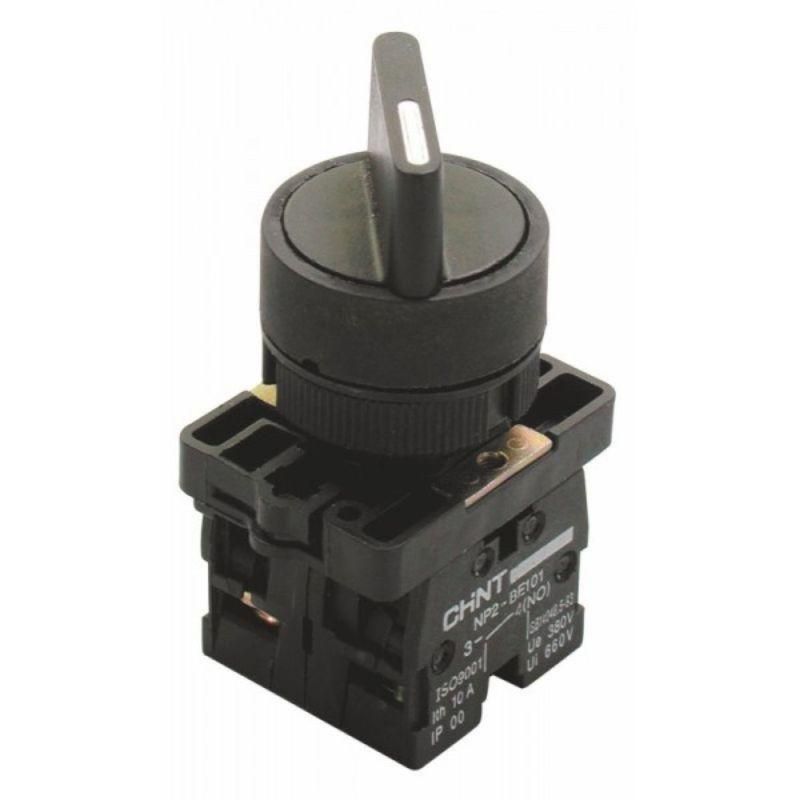

Переключатель NP2-ED25, 2 положения фиксацией, 1НО+1НЗ, IP40 (R) | 574100 CHINT

Переключатель CHINT NP2-ED25 - это механический коммутационный аппарат с двумя устойчивыми положениями и комбинированными контактами, предназначенный для ручного управления цепями в условиях, где не требуется высокая степень герметизации. Подходит для установки на панели оборудования, где важна надёжность и простота эксплуатации.

Назначение и область применения

Переключатель CHINT NP2-ED25 используется для ручного включения и выключения электрических цепей в устройствах автоматизации, пультах управления, испытательных стендах и бытовых аппаратах. Благодаря наличию одного нормально замкнутого (НЗ) и одного нормально разомкнутого (НО) контакта, он позволяет одновременно переключать две цепи - например, включить один потребитель и отключить другой. Применяется там, где нужна физическая фиксация положения, а не импульсное управление.

Технические характеристики

• Количество положений: 2 - устойчивые, с фиксацией в каждом
• Фиксация положения: да - рукоятка остаётся в выбранном состоянии до ручного переключения
• Степень защиты: IP40 - защищён от твёрдых частиц крупнее 1 мм, но не от воды и брызг
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Тип подключения: винтовые зажимы - подходят для проводов сечением до 2,5 мм2
• Управление: поворотная рукоятка - удобна для операторского контроля
• Диаметр монтажного отверстия: 22 мм - совместим с типовыми панельными cut-out
• Цвет рукоятки: чёрный - контрастный, легко различим
• Количество переключающих контактов: 0 - не имеет перекидных контактов, только НЗ и НО

Совместимость и монтаж

Переключатель CHINT NP2-ED25 монтируется в панель через круглое отверстие диаметром 22 мм. Устанавливается с помощью фиксирующей гайки с внешней стороны. Для подключения используются винтовые клеммы - предварительно зачищенные жилы провода плотно затягиваются, чтобы избежать нагрева. Не требует специальных инструментов, кроме отвёртки. Совместим с большинством стандартных панелей управления, в том числе от других производителей, при соблюдении габарита 22 мм.

Безопасность и стандарты

Изделие соответствует базовым требованиям безопасности для устройств низкого напряжения. Степень защиты IP40 обеспечивает безопасную работу в помещениях с контролируемой средой - без воздействия влаги, пыли и агрессивных веществ. Не предназначен для использования во взрывоопасной среде или на открытом воздухе.

Преимущества

• Простая и проверенная конструкция - долгий срок службы при правильной эксплуатации
• Ясная визуальная индикация положения - рукоятка четко фиксируется в двух состояниях
• Гибкая коммутация - возможность одновременного управления двумя цепями (НО+НЗ)
• Легкая замена - стандартный размер монтажного отверстия позволяет заменить аналогичные модели других брендов

Ограничения применения

• Не использовать в условиях повышенной влажности, на улице или в местах возможного попадания жидкости - IP40 не защищает от воды
• Не рассчитан на частое переключение (более 10–15 раз/мин) - риск износа механизма
• Не подходит для силовых цепей выше номинала, указанного в паспорте изделия - необходимо сверяться с допустимыми током и напряжением
• Отсутствие световой индикации - нельзя определить состояние цепи в темноте без внешнего указателя

Примеры использования

• Выбор режима работы станка: “Автомат” / “Ручной”
• Переключение между основным и резервным источником питания малой мощности
• Активация/деактивация сигнализации или освещения на рабочем месте
• Тестирование оборудования - временный шунт или разрыв цепи

Практические советы

• При монтаже используйте провода с медными жилами и зачистите их на 8–10 мм - слишком длинные или короткие жилы снижают надёжность контакта
• Проверьте соответствие диаметра отверстия в панели - 22 мм +-0,2 мм; меньшее отверстие не позволит установить переключатель
• Не применяйте смазку на механизм - она притягивает пыль и может вызвать заклинивание
• Если требуется защита от случайного включения - рекомендуется установить защитный колпачок или блокиратор
• Для систем с высокими требованиями к надёжности - параллельно используйте визуальные индикаторы состояния
