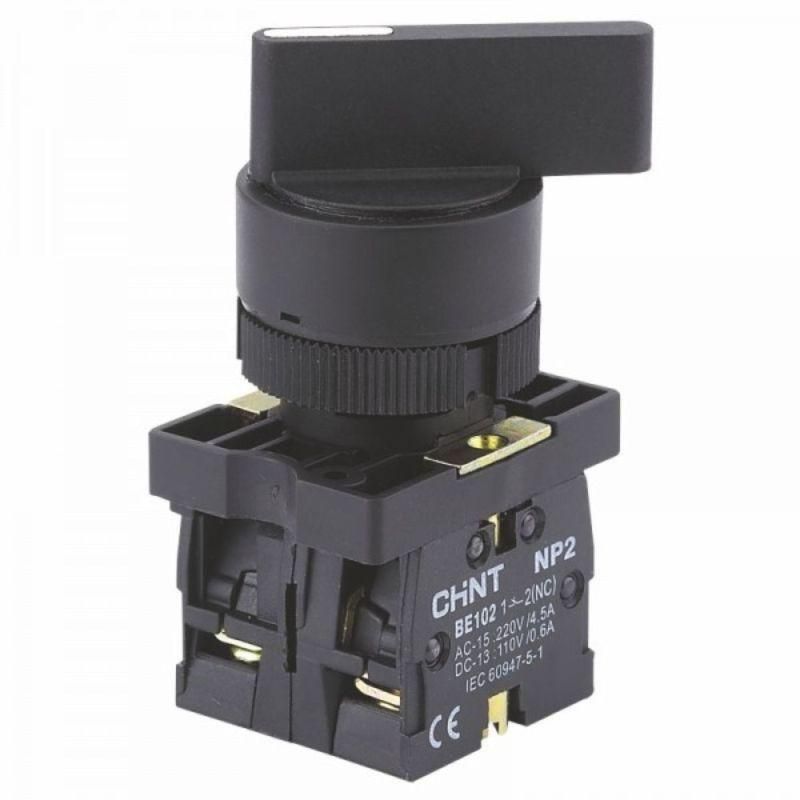

Переключатель NP2-EJ25, 2 положения фиксацией, 1НО+1НЗ, IP40 (R) | 574112 CHINT

Переключатель CHINT NP2-EJ25 - компактное устройство для коммутации цепей в двух положениях с механической фиксацией. Подходит для управления оборудованием, где требуется надежное удержание состояния, например, в системах автоматизации, пультах управления или на станках. Артикул 574112 соответствует серии NP2, известной стабильностью работы в промышленной среде.

Назначение и область применения

Переключатель CHINT NP2-EJ25 предназначен для ручного переключения между двумя состояниями электрической цепи. Каждое положение фиксируется механически - после перевода рукоятки она остается в выбранном положении до следующего действия оператора. Устройство используется там, где важно избежать случайного изменения режима: управление насосами, вентиляторами, световыми сигналами, логическими схемами в панелях управления.

Технические характеристики

• Количество положений: 2 (фиксированные)
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Монтажный диаметр: 22 мм - совместим с типовыми отверстиями в панелях
• Управление: поворотная удлинённая рукоятка - обеспечивает точный захват даже в перчатках
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Цвет рукоятки: черный - высокая контрастность, легко различим в условиях слабого освещения

Совместимость и монтаж

Переключатель CHINT NP2-EJ25 монтируется в панель через круглое отверстие диаметром 22 мм. Для установки потребуется стандартный крепёж, входящий в комплект (зажимная гайка и шайба). После вставки устройства в отверстие затяните гайку - это надёжно фиксирует корпус и предотвращает проворачивание. Винтовые клеммы рассчитаны на провода сечением до 2,5 мм2. Не используйте провода большего сечения - возможна плохая фиксация и нагрев.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-5-1 для аппаратов управления. Защита IP40 исключает попадание инструментов или крупных частиц внутрь механизма, что снижает риск короткого замыкания. Однако устройство не предназначено для работы во влажной среде, под дождём или в местах с брызгами воды - для таких условий требуются модели с IP65 и выше.

Преимущества

• Механическая фиксация положений - исключает самопроизвольное переключение
• Удлинённая рукоятка - позволяет работать с перчатками и в ограниченном пространстве
• Чёткое разделение НЗ/НО контактов - упрощает проектирование схем с аварийным остановом или переключением нагрузки
• Совместимость с сериями NP2 - можно использовать в одной панели с другими элементами этой линейки

Ограничения применения

• Не применяйте в помещениях с повышенной влажностью, на улице или рядом с источниками жидкости - степень защиты IP40 не предусматривает защиту от воды
• Не используйте для коммутации токов выше 10 А (по умолчанию для данной серии) - проверьте допустимую нагрузку в вашей схеме
• Не подключайте к цепям переменного тока свыше 500 В - максимальное рабочее напряжение указано в документации производителя
• Не применять в средах с агрессивными химикатами - корпус выполнен из термостойкого пластика, не устойчивого к растворителям

Примеры использования

• Выбор режима работы станка: “ручной” / “автоматический”
• Аварийный запуск вентилятора в случае перегрева
• Переключение питания между основным и резервным источником
• Управление сигнализацией: “вкл.” / “выкл.” с сохранением состояния

Практические советы

• При монтаже убедитесь, что отверстие в панели точно 22 мм - меньшее вызовет трение, большее - люфт и вибрацию
• Подключайте провода плотно, но без перетяжки - ослабленный контакт вызывает нагрев, перетянутый - повредит клемму
• Для частого использования рекомендуется периодически проверять состояние контактов - особенно при работе с индуктивными нагрузками
• Если нужна защита от брызг - выбирайте аналогичную модель с IP65, например, NP2-EJ25IP65 (если доступна в вашем каталоге)
