Переключатель АLС-22 черный с длинной рукояткой на 2 фиксир.положения I-O 1з+1р | BSW10-ALC-2-K02 IEK

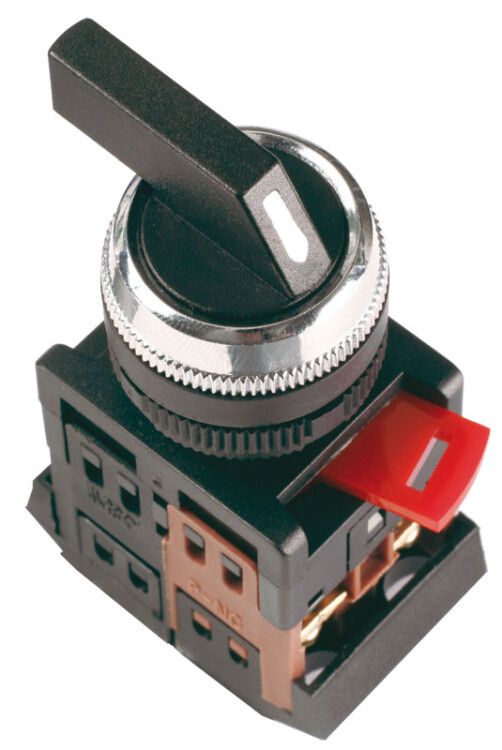

Переключатель ALC-22 черный с длинной рукояткой на 2 фиксированных положения I-O 1з+1р - это встраиваемый кулачковый переключатель от IEK с механической фиксацией в двух позициях, предназначен для коммутации слаботочных и силовых цепей в распределительных щитах. Артикул bsw10-alc-2-k02 соответствует требованиям ГОСТ 30011.5.1 и подходит для установки в панели с отверстием 22 мм.

Назначение и область применения

Переключатель ALC-22 используется для ручного управления электрическими цепями: включения/выключения оборудования, переключения режимов работы, управления пускателями и реле. Применяется в системах автоматизации, на станках, конвейерах, вентиляционных установках и других устройствах, где требуется надёжная механическая коммутация. Подходит для цепей переменного тока до 660 В и постоянного тока до 400 В.

Технические характеристики

• Тип: кулачковый переключатель с поворотной рукояткой
• Количество положений: 2 фиксированных (I - включено, O - выключено)
• Контакты: 1 нормально замкнутый (1з, чёрный), 1 нормально разомкнутый (1р, коричневый)
• Номинальный ток: 7,5 А
• Максимальное напряжение: 660 В AC / 400 В DC
• Род тока: переменный и постоянный (AC/DC)
• Сечение кабеля: до 2,5 мм2
• Диаметр отверстия для монтажа: 22 мм
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Цвет корпуса: чёрный
• Климатическое исполнение: УХЛ4 - для эксплуатации в помещениях с умеренным и холодным климатом, без конденсации
• Срок службы: 10 лет
• Конструкция: встраиваемое устройство с монтажной платой

Совместимость и монтаж

Переключатель ALC-22 монтируется в панель через круглое отверстие диаметром 22 мм. Устройство имеет фиксирующую гайку с тыльной стороны, обеспечивающую плотную посадку. Монтаж выполняется на монтажной плате - не требует дополнительных креплений. Перед установкой проверьте соответствие диаметра отверстия в панели. Кабель подключается к клеммам с помощью зажимов - максимальное сечение провода 2,5 мм2. Цвет контактов: чёрный - замыкающий, коричневый - размыкающий. Это позволяет легко определить функцию каждого контакта при сборке.

Безопасность и стандарты

Переключатель ALC-22 соответствует ГОСТ 30011.5.1 - стандарту на кнопки управления и переключатели для электроустановок. Сертифицирован для использования в промышленных условиях. Отсутствие герметизации (IP40) делает его непригодным для открытых площадок или мест с высокой влажностью. Для безопасной эксплуатации рекомендуется использовать в закрытых щитах с уровнем защиты не ниже IP54.

Преимущества

• Две чёткие фиксированные позиции - исключают случайное переключение
• Длинная рукоятка обеспечивает удобное управление даже при ограниченном доступе
• Чёткая цветовая маркировка контактов (чёрный/коричневый) снижает риск ошибок при подключении
• Модульная конструкция: головка и контактный модуль можно менять отдельно
• Высокий срок службы - 10 лет при регулярной эксплуатации

Ограничения применения

• Не предназначен для установки во влажных, пыльных или наружных средах - степень защиты IP40 не защищает от брызг и пыли
• Не подходит для частого переключения более 10–15 раз в минуту - возможен преждевременный износ контактов
• Не имеет нейтрального положения, хотя указано «да» в спецификации - фактически это двухпозиционный переключатель I-O без центральной позиции «выкл»; возможно, ошибка в данных производителя
• Не совместим с автоматическими системами - только ручное управление

Примеры использования

• Включение/выключение насоса в системе водоснабжения
• Выбор режима работы конвейера: «работа» / «останов»
• Ручное переключение между основным и резервным источником питания в малых щитах
• Активация аварийного стопа на станке
• Управление освещением в техническом помещении

Практические советы

• При монтаже используйте шаблон для сверления отверстия 22 мм - точность важна для плотной посадки
• Не затягивайте фиксирующую гайку слишком сильно - это может повредить пластиковую часть корпуса
• Проверяйте целостность контактов перед первым включением - особенно после длительного хранения
• Для цепей с индуктивной нагрузкой (например, катушки пускателей) рекомендуется параллельно контакту установить RC-цепочку для гашения дуги
• ALC-22 не является взрывозащищённым - не применяйте в опасных зонах (взрывоопасные среды, химические производства)
