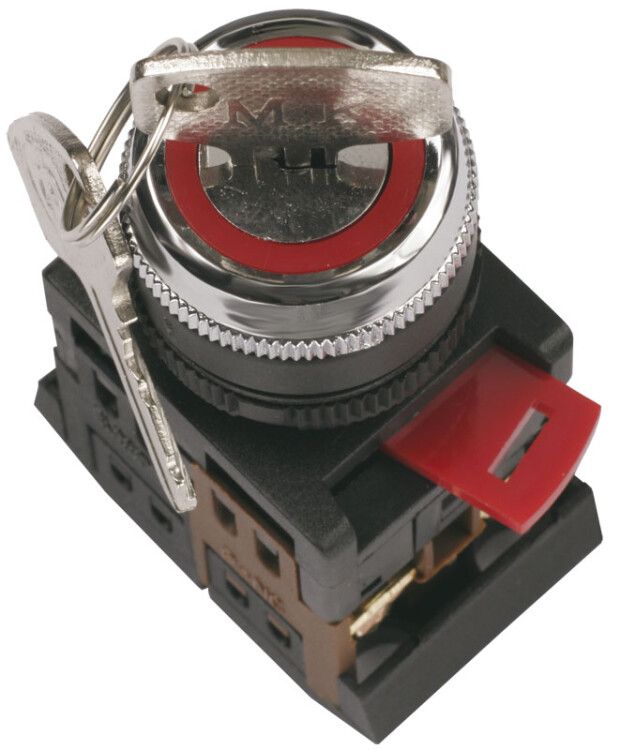

Переключатель АKS-22 черный с ключ. 2 полож. I-O 1з+1р | BSW10-AKS-2-K02 IEK

Переключатель с ключом 2 положения I-O 1з+1р черный от IEK (артикул bsw10-aks-2-k02) - это встраиваемый коммутационный аппарат с механической блокировкой ключом, предназначенный для надёжного включения и выключения электрооборудования в распределительных щитах. Устройство сочетает простую управляемость, высокую долговечность и соответствие требованиям ГОСТ.

Назначение и область применения

Переключатель с ключом 2 положения I-O 1з+1р черный используется для ручного управления электрическими цепями в режимах «Вкл» (I) и «Выкл» (O). Применяется в системах автоматизации, на станках, конвейерах, вентиляционном оборудовании и других устройствах, где требуется физическая блокировка доступа к питанию. Подходит для установки в распределительные щиты, особенно там, где важна безопасность персонала - например, при обслуживании или ремонте оборудования.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (AC) / до 400 В постоянного тока (DC)
• Номинальный ток: 7,5 А
• Количество полюсов: 1
• Количество замыкающих контактов (НЗ): 1
• Количество размыкающих контактов (НР): 1
• Род тока: AC/DC
• Способ монтажа: монтажная плата (панельный монтаж)
• Диаметр отверстия для установки: 22 мм
• Максимальное сечение кабеля: 2,5 мм2
• Степень защиты: IP40 (защита от предметов более 1 мм, но не от воды)
• Цвет корпуса: чёрный
• Тип элемента управления: короткая поворотная рукоятка с ключом
• Срок службы: 10 лет
• Климатическое исполнение: УХЛ4 (для работы при температуре от −40 C до +40 C, в условиях повышенной влажности)
• Наличие нейтрального положения: да
• Нормативный документ: ГОСТ 30011.5.1

Совместимость и монтаж

Переключатель с ключом 2 положения I-O 1з+1р черный монтируется в панель через круглое отверстие диаметром 22 мм. Для установки потребуется стандартный крепёж, входящий в комплект. После вставки корпус фиксируется гайкой с тыльной стороны. Монтажная плата должна быть жесткой и соответствовать толщине материала, рекомендованной производителем. Кабель подключается к клеммам с помощью зажимов, рассчитанных на провода до 2,5 мм2. Не допускается использование многожильных проводов без наконечников.

Безопасность и стандарты

Устройство соответствует ГОСТ 30011.5.1, что гарантирует совместимость с другими компонентами силовой автоматики. Степень защиты IP40 обеспечивает защиту от попадания инструментов и проводов, но не защищает от влаги - поэтому не применяется во влажных средах без дополнительной герметизации. Блокировка ключом предотвращает случайное включение, что важно для соблюдения правил техники безопасности при проведении работ.

Преимущества

• Ключевой механизм исключает неквалифицированное вмешательство - можно забирать ключ после отключения питания
• Чёткое позиционирование: два фиксированных положения (I/O) без «плавающего» состояния
• Комбинированная контактная группа (1з+1р) позволяет одновременно замыкать и размыкать цепь - удобно для управления нагрузкой
• Долгий срок службы (10 лет) при условии соблюдения номинальных параметров
• Чёрный цвет корпуса хорошо контрастирует с другими кнопками, улучшая визуальную идентификацию в щите

Ограничения применения

• Не предназначен для установки в помещениях с высокой влажностью, брызгами воды или пылевыми средами - IP40 недостаточно для таких условий
• Не поддерживает автономное возвращение в исходное состояние - требует ручного воздействия
• Не имеет световой индикации - нельзя определить текущее положение визуально без проверки ключа
• Не совместим с автоматическими системами управления - только ручное управление
• Максимальное сечение кабеля - 2,5 мм2; для больших токов требуется внешний коммутатор

Примеры использования

• Отключение питания насосной станции перед техобслуживанием
• Ручной запуск/остановка конвейера на производстве
• Блокировка питания сварочного аппарата при смене оператора
• Управление освещением в ремонтной зоне с обязательным извлечением ключа

Практические советы

• При монтаже используйте шаблон для точного сверления отверстия 22 мм - малейшее отклонение затруднит установку
• Выбирайте ключи с различной формой шлица, чтобы избежать путаницы между несколькими аналогичными переключателями
• Не перегружайте контакты - максимальный ток 7,5 А не следует использовать постоянно на пределе
• Проверьте совпадение типа контакта (1з+1р) с вашей схемой управления - этот переключатель не является просто рубильником
• Для длительной эксплуатации в условиях колебаний температуры (УХЛ4) регулярно проверяйте плотность соединений и отсутствие окисления клемм
