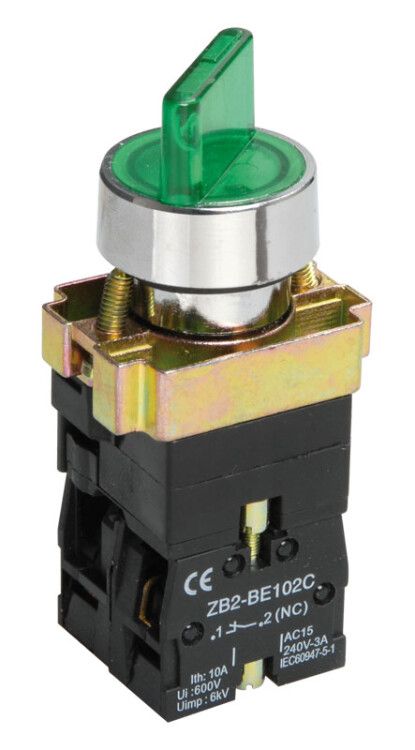

Переключатель LAY5-BK2365 на 2 полож. 1НО+1НЗ зел. KARAT IEK BSW90-BK-2-K06

Переключатель на 2 положения 1НО+1НЗ зеленый от IEK (артикул bsw90-bk-2-k06) — это встраиваемое устройство для коммутации цепей переменного тока в распределительных щитах. Он сочетает один нормально открытый и один нормально закрытый контакт, что позволяет управлять двумя различными нагрузками одним движением рукоятки.

Назначение и область применения

Переключатель на 2 положения 1НО+1НЗ зеленый используется для ручного управления электрическими цепями переменного тока частотой 50 Гц. Подходит для управления магнитными пускателями, реле, световой сигнализацией, системами аварийного отключения и других устройств автоматики. Устанавливается в распределительные щиты, пульты управления и панели оборудования. Цвет зеленый соответствует стандартным обозначениям для активных или рабочих режимов.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Число положений: 2 (с нейтральным положением между ними)
• Номинальное напряжение: 230 В AC
• Номинальный ток: 7,5 А
• Род тока: переменный (AC)
• Количество полюсов: 1
• Способ монтажа: на монтажную плату (PCB)
• Диаметр отверстия для установки: 22 мм
• Максимальное сечение кабеля: 2,5 мм²
• Степень защиты: IP40 (защита от предметов более 1 мм, но не от воды)
• Тип элемента управления: короткая поворотная рукоятка (удобна для узкого захвата)
• Цвет: зеленый
• Климатическое исполнение: УХЛ4 (для работы в помещениях с умеренным и холодным климатом, без конденсации)
• Срок службы: 10 лет (при номинальных нагрузках)
• Соответствие стандарту: ГОСТ 30011.5.1

Совместимость и монтаж

Переключатель на 2 положения 1НО+1НЗ зеленый предназначен для монтажа на печатную плату. Для установки требуется просверленное отверстие диаметром 22 мм. Устройство фиксируется за счет защелок на корпусе — после вставки в отверстие он плотно садится без дополнительных креплений. Монтаж возможен только в горизонтальном положении. Не рекомендуется использовать в условиях повышенной влажности или пыли вне закрытых щитов — степень защиты IP40 не обеспечивает герметичность.

Безопасность и стандарты

Переключатель соответствует требованиям ГОСТ 30011.5.1, который регламентирует безопасность и надежность кнопочных и переключающих аппаратов. Применение в пределах номинальных значений напряжения и тока гарантирует отсутствие перегрева и пробоя изоляции. Климатическое исполнение УХЛ4 допускает работу при температуре от −25°C до +40°C и относительной влажности до 80%. Не предназначен для установки во взрывоопасных средах.

Преимущества

• Комбинированный контакт: одновременно управляет двумя цепями — одна включается, другая выключается — снижает количество компонентов в схеме
• Нейтральное положение: исключает случайное включение, удобно для точечного управления
• Фиксированная рукоятка: минимизирует риск невольного переключения
• Цветовая индикация: зеленый цвет легко отличить от красных/черных кнопок, улучшает эргономику панели
• Высокая долговечность: срок службы 10 лет при штатных нагрузках

Ограничения применения

• Не подходит для цепей постоянного тока — номинальные параметры рассчитаны только на переменный ток 230 В
• Защита IP40 не защищает от брызг, пыли и влаги — требует установки внутри закрытого щита
• Монтаж только на PCB — нельзя использовать с DIN-рейкой или панельным креплением
• Максимальное сечение кабеля 2,5 мм² — не подходит для мощных нагрузок выше 7,5 А
• Не предназначен для частого переключения (более 10–15 раз в минуту) — может снизиться срок службы

Примеры использования

• Управление работой станка: в одном положении — запуск двигателя через НО-контакт, в другом — включение системы охлаждения через НЗ-контакт
• Аварийный останов: нейтральное положение — оборудование выключено; одно направление — работа, второе — сигнал тревоги
• Выбор режима работы: “Автомат” / “Ручной” в системах контроля технологических процессов
• Сигнализация состояния: зеленый индикатор включен — система готова к работе

Практические советы

• При монтаже проверьте глубину отверстия — корпус устройства должен полностью войти, чтобы защелки сработали
• Не затягивайте провода свыше 0,5 Н·м — можно повредить клеммы
• Используйте кабель с жилами из меди, сечением не более 2,5 мм² — алюминиевые провода не подходят
• Для многократного использования в промышленных условиях рекомендуется периодически осматривать контакты на окисление
• Если нужна защита от внешней среды — выбирайте модели с IP65/IP67, этот переключатель подходит только для внутреннего монтажа
• При сборке щита группируйте аналогичные по цвету и функции переключатели — это ускоряет обслуживание и снижает вероятность ошибки
