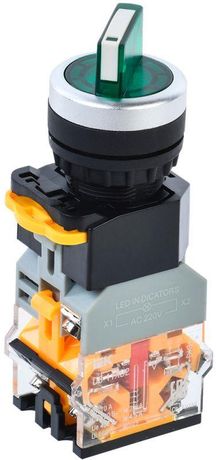

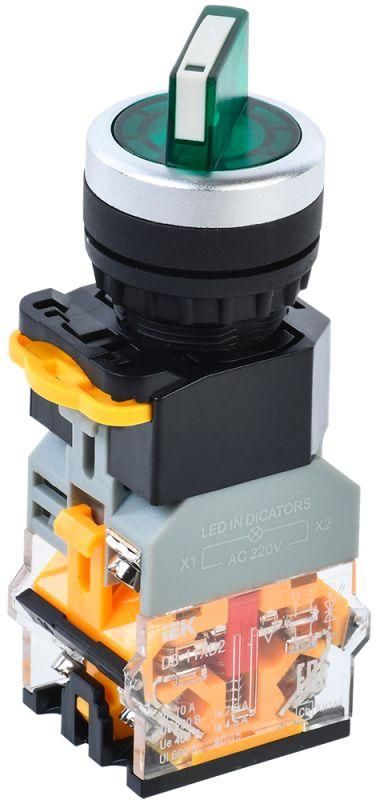

Переключатель D8-11XD2 на 2 полож. 1НО+1НЗ с подсвет. зел. KARAT IEK BSW30-11XD2-3-14-2-K06

Переключатель D8-11XD2 от IEK - это двухпозиционное встраиваемое устройство с одним нормально замкнутым и одним нормально открытым контактом, оснащённое зелёной подсветкой. Подходит для установки в распределительных щитах, где требуется надёжное управление цепями переменного тока до 400 В. Артикул bsw30-11xd2-3-14-2-k06 соответствует серийному исполнению, используемому в промышленной автоматике.

Назначение и область применения

Переключатель D8-11XD2 предназначен для ручного управления электрическими цепями: включения/выключения оборудования, переключения режимов работы, управления магнитными пускателями и реле. Применяется в системах автоматизации на производствах, в станках, конвейерах, насосных станциях и других объектах с распределительными щитами. Зелёная подсветка визуально указывает на активное состояние устройства, что удобно при работе в условиях слабого освещения.

Технические характеристики

• Количество положений: 2 (с нейтральным положением между ними)
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Число полюсов: 1
• Номинальный ток: 7,5 А
• Номинальное напряжение: 400 В (переменный ток, 50 Гц)
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Максимальный срок службы: 10 лет
• Управление: поворотная короткая рукоятка
• Подсветка: зелёная светодиодная, работает при включении одного из положений

Совместимость и монтаж

Переключатель D8-11XD2 монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Устройство состоит из двух частей: корпуса с рукояткой и съёмного контактного модуля. Это позволяет менять контакты без демонтажа всего переключателя. Для монтажа используется фиксирующее кольцо, которое затягивается с тыльной стороны панели. Перед установкой проверьте соответствие толщины панели допустимым значениям - типичная толщина 1–6 мм. Кабель подводится к клеммам контактного модуля, расположенным сзади.

Безопасность и стандарты

Переключатель D8-11XD2 соответствует требованиям к устройствам управления в электроустановках до 1000 В. Степень защиты IP40 обеспечивает безопасную работу внутри закрытых щитов, защищает от попадания инструментов и крупной пыли, но не рассчитан на влагу или прямые брызги. Не применяйте в помещениях с высокой влажностью, на улице или в местах возможного воздействия жидкости.

Преимущества

• Наличие нейтрального положения - исключает случайное включение при перемещении рукоятки
• Зелёная подсветка даёт наглядную индикацию активного состояния
• Съёмный контактный модуль упрощает обслуживание и замену без снятия всего устройства
• Высокая механическая прочность и долгий срок службы (10 лет)
• Совместим с большинством стандартных щитов и панелей благодаря универсальному креплению

Ограничения применения

• Не предназначен для работы во влажных средах - IP40 не защищает от воды
• Напряжение выше 400 В не допускается - риск пробоя изоляции
• Не рекомендован для частого переключения (>1000 циклов в час) - может снизить срок службы контактов
• Не подходит для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Управление пуском/остановкой маломощного двигателя в станке
• Выбор режима работы конвейера: “работа” / “нейтральное” / “реверс”
• Аварийное отключение вентиляции в щите управления
• Переключение между основным и резервным источником питания (при совмещении с другими аппаратами)

Практические советы

• При монтаже убедитесь, что отверстие точно 22 мм - меньшее вызовет деформацию, большее - плохую фиксацию
• Используйте только провода сечением до 2,5 мм2 - большие жилы не войдут в клеммы
• Подсветка работает при любом активном положении; если свет не горит - проверьте целостность цепи подсветки или наличие напряжения
• Для длительной эксплуатации периодически проверяйте плотность контактов и отсутствие окисления на клеммах
• При замене старого переключателя - сохраняйте схему подключения, так как НЗ и НО контакты имеют фиксированную полярность
