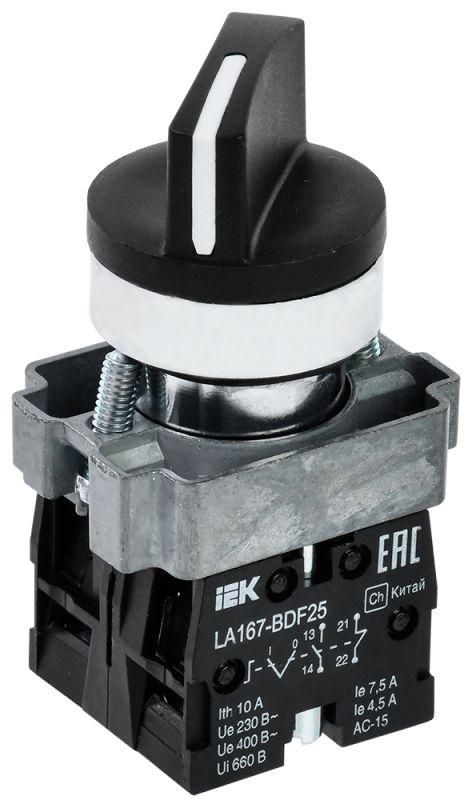

Переключатель LA167-BDF25 на 2 полож. 1НО+1НЗ черн. KARAT IEK BSW20-BDF25-3-24-67-2-K02

Переключатель LA167-BDF25 от IEK - встраиваемое устройство с двумя положениями и комбинированным контактом (1 нормально-открытое + 1 нормально-замкнутое), предназначенное для надежного управления электрическими цепями в распределительных щитах. Артикул bsw20-bdf25-3-24-67-2-k02 соответствует модели с IP57 и рукояткой поворотного типа.

Назначение и область применения

Переключатель LA167-BDF25 используется для ручного управления электрическими цепями переменного тока до 400 В и постоянного тока до 400 В. Подходит для управления контакторами, реле автоматики и других устройств в системах контроля и безопасности. Часто применяется в распределительных щитах на производствах, в системах автономного питания, на станках и конвейерах, где требуется четкий выбор между двумя режимами работы.

Технические характеристики

• Количество положений: 2 (с нейтральным положением)
• Номинальный ток: 7,5 А (длительная нагрузка)
• Максимальное рабочее напряжение: 400 В
• Число полюсов: 1
• Количество контактов: 1 нормально-замкнутый (НЗ) + 1 нормально-открытый (НО)
• Степень защиты: IP57 (защита от пыли и временного погружения в воду до 1 метра)
• Тип элемента управления: поворотная рукоятка короткого типа
• Диаметр отверстия для установки: 22 мм
• Конструкция: встраиваемое устройство
• Срок службы: 10 лет

Совместимость и монтаж

Переключатель LA167-BDF25 монтируется встраиваемым способом через круглое отверстие диаметром 22 мм. Устройство состоит из двух частей: корпуса с рукояткой и сменного контактного модуля - это позволяет заменить только износившийся контактный блок без демонтажа всего переключателя. Для монтажа используйте стандартную фиксацию гайкой с внутренней стороны панели. Совместим со всеми типами проводов до 2,5 мм2. Не требует дополнительных крепежей или адаптеров.

Безопасность и стандарты

Устройство соответствует требованиям к защите IP57 - обеспечивает работу в условиях повышенной запыленности и возможного попадания воды (например, при мойке оборудования). Конструкция выполнена в соответствии с общепринятыми стандартами для промышленного электрооборудования. Материалы корпуса - термостойкий пластик, контакты - серебросодержащий сплав, обеспечивающий долгий срок службы даже при частых переключениях.

Преимущества

• Комбинированная контактная группа (НО+НЗ) позволяет одновременно управлять двумя цепями - например, включать один потребитель и выключать другой.
• Нейтральное положение исключает случайное включение - безопасно при обслуживании и наладке.
• Высокая степень защиты IP57 делает устройство пригодным для использования в сырых, пыльных средах.
• Быстросъемная головка упрощает сервисное обслуживание и замену контактного модуля без полного демонтажа.
• Черный цвет корпуса снижает бликование и хорошо сочетается с большинством панелей.

Ограничения применения

• Не предназначен для работы при напряжении выше 400 В - превышение может вызвать пробой контактов.
• Не рассчитан на частые импульсные нагрузки свыше 7,5 А - для таких задач нужны специализированные устройства.
• Не следует использовать в условиях постоянного погружения в жидкости - IP57 допускает лишь временное воздействие воды.
• Отсутствие переключающих контактов (0 шт.) означает, что этот переключатель не работает как перекрестный или многопозиционный - он только выбирает одно из двух состояний.

Примеры использования

• Выбор режима работы станка: “Автоматический” / “Ручной” с использованием одного контакта для включения двигателя и другого - для сигнализации.
• Аварийное отключение системы освещения в цехе - переключатель переводится в нейтральное положение перед ремонтом.
• Управление насосом и клапаном в системе водоснабжения: при одном положении включается насос, при втором - открывается клапан.
• Локальный управляемый доступ к оборудованию в зонах с высокой влажностью (например, на пищевых предприятиях).

Практические советы

• При установке проверьте точность диаметра отверстия - 22 мм должны совпадать с размером корпуса, иначе возникнет люфт или трудности с фиксацией.
• Используйте кабель сечением не более 2,5 мм2 - большие жилы могут повредить зажимы.
• При работе в условиях вибраций рекомендуется дополнительно закрепить провода хомутиками, чтобы предотвратить механическую нагрузку на контакты.
• Для удобства идентификации положений можно пометить рукоятку этикетками (“ON/OFF”, “A/B”) - цвет корпуса не имеет светоиндикации.
• Замену контактного модуля выполняйте при отключенном питании - даже при нейтральном положении есть риск наличия потенциала на входе.
