Переключатель АNС-22-2 на 2 фикс.полож.красный неон/240В I-O 1з+1р | BSW10-ANC-2-K04 IEK

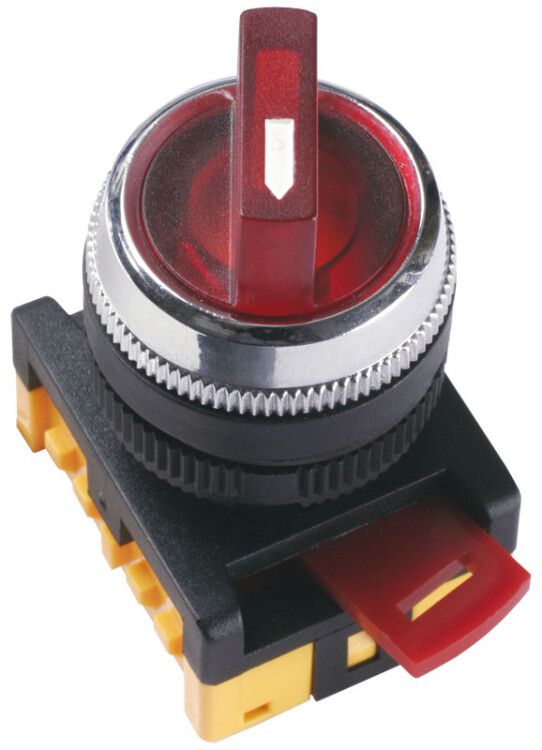

Переключатель на 2 фиксированных положения с красной неоновой ручкой 1з+1р 240В от IEK (ИЭК), артикул bsw10-anc-2-k04 - это встраиваемый коммутационный аппарат для ручного управления электрическими цепями переменного тока. Подходит для установки в распределительных щитах, пультах управления и оборудовании с требованием визуального контроля состояния.

Назначение и область применения

Переключатель на 2 фиксированных положения с красной неоновой ручкой 1з+1р 240В предназначен для ручного включения/выключения нагрузки в цепях переменного тока. Используется для управления магнитными пускателями, реле, световыми сигнализациями и другими устройствами автоматики. Красная неоновая ручка обеспечивает визуальную индикацию активного положения - удобно при работе в условиях слабого освещения. Применяется в промышленном оборудовании, станках, конвейерах, системах вентиляции и других объектах с необходимостью точного ручного управления.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Номинальный ток: 7,5 А
• Максимальное рабочее напряжение: 660 В
• Количество полюсов: 1
• Количество НЗ контактов: 1 (замыкающий)
• Количество НР контактов: 1 (размыкающий)
• Количество положений: 2 фиксированных (с нейтральным положением между ними)
• Тип элемента управления: поворотная рукоятка
• Цвет ручки: красный, с неоновой подсветкой
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Максимальное сечение кабеля: 2,5 мм2
• Диаметр отверстия для монтажа: 22 мм
• Способ монтажа: на монтажную плату (панель)
• Климатическое исполнение: УХЛ4 - для работы в помещениях с умеренным и холодным климатом, без конденсации
• Срок службы: 10 лет (при соблюдении условий эксплуатации)
• Соответствие стандарту: ГОСТ 30011.5.1

Совместимость и монтаж

Переключатель на 2 фиксированных положения с красной неоновой ручкой 1з+1р 240В имеет встраиваемую конструкцию и монтируется через круглое отверстие диаметром 22 мм. Для надежного крепления используется фиксирующее кольцо, входящее в комплект. Монтаж выполняется на металлическую или пластиковую панель толщиной до 8 мм. Кабель подключается к клеммам с зажимом для провода сечением до 2,5 мм2. Не допускается использование многожильных проводов без наконечников. Перед установкой проверьте соответствие диаметра отверстия - нестандартные панели требуют предварительной подготовки.

Безопасность и стандарты

Переключатель соответствует требованиям ГОСТ 30011.5.1, что гарантирует безопасность при использовании в промышленных сетях. Степень защиты IP40 исключает попадание твердых частиц размером более 1 мм, но не защищает от влаги - применение в сырых или открытых помещениях запрещено. Неоновая подсветка работает при напряжении до 240 В - при превышении возможен выход из строя индикатора. Элементы управления выполнены из самозатухающего пластика, соответствующего нормам пожаробезопасности.

Преимущества

• Неоновая подсветка ручки позволяет легко определить текущее состояние переключателя даже в темноте
• Четкая фиксация в двух положениях снижает риск случайного переключения
• Наличие нейтрального положения обеспечивает безопасное выключение без риска возврата в активное состояние
• Компактный форм-фактор и стандартизованный монтажный размер (22 мм) совместимы с большинством типовых щитов
• Высокая долговечность - срок службы 10 лет при регулярном использовании

Ограничения применения

• Не предназначен для работы в средах с высокой влажностью, пылью или агрессивными газами - степень защиты IP40 недостаточна
• Запрещена установка вне закрытых щитов - отсутствует защита от брызг и конденсата
• Не рекомендован для частого переключения (более 10–15 раз в час) - может снизиться срок службы контактов
• Неоновый индикатор не работает при напряжении выше 240 В - при питании 400 В или 660 В подсветка будет гореть некорректно или перегорит
• Не поддерживает управление постоянным током свыше 400 В - указано в описании производителя, но не является основной функцией устройства

Примеры использования

• Ручной ввод/вывод насоса в системе водоснабжения
• Выбор режима работы вентиляционного оборудования (вкл./выкл.)
• Активация аварийного останова на станке
• Управление световым сигналом в пульте управления
• Переключение между двумя источниками питания в резервной схеме

Практические советы

• При монтаже используйте только медные провода сечением до 2,5 мм2 - большие сечения не войдут в клемму
• Для многожильных проводов обязательно применяйте наконечники типа ПМ или ПВ
• Проверяйте напряжение сети перед подключением - неоновая ручка рассчитана на 240 В, а максимальное напряжение контактов - 660 В
• При сборке щита группируйте аналогичные переключатели по цвету: красный - “вкл.”, белый - “выкл.”, чтобы минимизировать ошибки оператора
• Не затягивайте крепеж слишком сильно - это может треснуть корпус из-за хрупкости пластика
• При необходимости замены - можно отсоединить только головку с ручкой, не трогая контактный модуль
