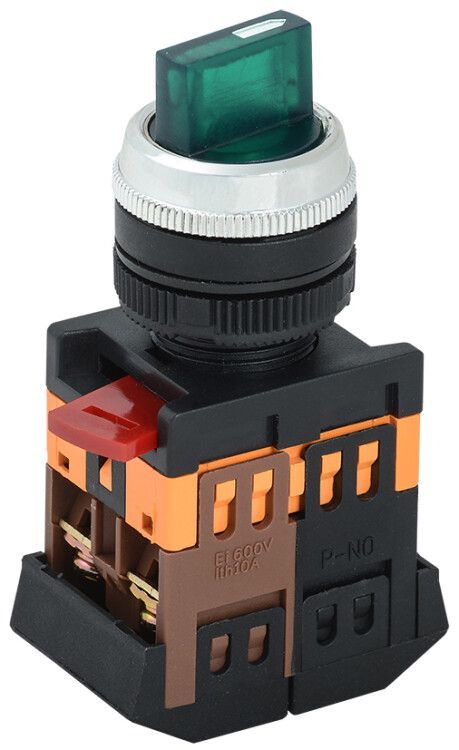

Переключатель АNС-22-2 на 2 фикс.полож.зеленый неон/240В I-O 1з+1р | BSW10-ANC-2-K06 IEK

Переключатель на 2 фиксированных положения с зеленой неоновой ручкой 240В 1з+1р от IEK (ИЭК), артикул bsw10-anc-2-k06 - это встраиваемое устройство для коммутации цепей переменного тока с индикацией активного состояния. Подходит для установки в распределительные щиты, используется в системах автоматизации и управления оборудованием.

Назначение и область применения

Переключатель на 2 фиксированных положения с зеленой неоновой ручкой 240В 1з+1р предназначен для ручного управления электрическими цепями переменного тока частотой 50 Гц. Он позволяет включать/выключать нагрузку, выбирать режим работы оборудования или переключать ступени регулирования. Устройство применяется в промышленных щитах: для управления станками, насосами, конвейерами, системами вентиляции и другим оборудованием, где требуется четкая визуальная индикация текущего положения.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный ток: 7,5 А
• Максимальное рабочее напряжение: 660 В
• Количество полюсов: 1
• Количество контактов: 1 замыкающий (1з), 1 размыкающий (1р)
• Количество положений: 2 фиксированных + нейтральное (центральное)
• Тип элемента управления: поворотная рукоятка с неоновой индикацией
• Цвет ручки: зеленый (индикация включения)
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Максимальное сечение кабеля: 2,5 мм2
• Диаметр отверстия для монтажа: 22 мм
• Способ монтажа: через монтажную плату (панель)
• Срок службы: 10 лет
• Климатическое исполнение: УХЛ4 - для эксплуатации в помещениях с умеренным и холодным климатом, без конденсации
• Нормативный документ: ГОСТ 30011.5.1

Совместимость и монтаж

Переключатель на 2 фиксированных положения с зеленой неоновой ручкой 240В 1з+1р имеет встраиваемую конструкцию и монтируется в панель через круглое отверстие диаметром 22 мм. Для надежного крепления используется фиксирующее кольцо, входящее в комплект. Монтаж возможен только на жесткой поверхности - например, металлическом щите или пластиковом корпусе с достаточной толщиной. Кабель подключается к клеммам с помощью винтовых зажимов; максимальное сечение провода - 2,5 мм2. Не допускается использование с проводами большего сечения - это может привести к плохому контакту и перегреву.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ 30011.5.1, что гарантирует соответствие нормам безопасности для электрооборудования. Индикация зеленым светом указывает на активное состояние - это снижает риск ошибочного вмешательства. Однако степень защиты IP40 не обеспечивает защиту от брызг и влаги - устройство нельзя использовать во влажных средах, на улице или в местах с высокой запыленностью без дополнительной защиты.

Преимущества

• Неоновая индикация в зеленой ручке наглядно показывает, когда переключатель находится в рабочем положении
• Четкая механическая фиксация в двух положениях исключает случайное переключение
• Наличие нейтрального положения позволяет безопасно вывести оборудование из работы без полного отключения питания
• Компоненты выполнены в виде модульной системы: головка легко снимается для обслуживания без демонтажа всего устройства
• Высокий срок службы (10 лет) и надежная контактная группа обеспечивают долговременную работу даже при частых переключениях

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - IP40 недостаточно для таких условий
• Не рекомендуется для управления мощными нагрузками свыше 7,5 А - возможен выход из строя контактов
• Не работает с постоянным током выше 400 В - указано в описании производителя, хотя в спецификации указано только AC
• Не подходит для установки в щиты с тонкими стенками менее 1,5 мм - требует жесткой основы для фиксации
• Не имеет функции блокировки - не предотвращает доступ посторонних лиц

Примеры использования

• Выбор режима работы станка: “Автомат” / “Ручной”
• Активация резервного контура в системе охлаждения
• Переключение между двумя скоростями вентилятора
• Ручной запуск/остановка насоса в аварийном режиме
• Управление освещением в техническом помещении с индикацией включения

Практические советы

• При монтаже проверьте точность диаметра отверстия - 22 мм должны совпадать с габаритами переключателя. Отклонение больше +-0,5 мм затруднит установку
• Используйте только медные провода сечением до 2,5 мм2. Алюминиевые провода не подходят - они хрупкие и плохо соединяются с клеммами
• Не закручивайте клеммные винты слишком сильно - это может повредить изоляцию или деформировать контакт
• При сборке щита располагайте переключатель так, чтобы рукоятка была легко доступна, а индикация хорошо видна - это важно для оператора
• Для длительной эксплуатации в условиях колебаний температур (например, зимой в неотапливаемом щите) убедитесь, что температура не опускается ниже -25C - это предел для исполнения УХЛ4
