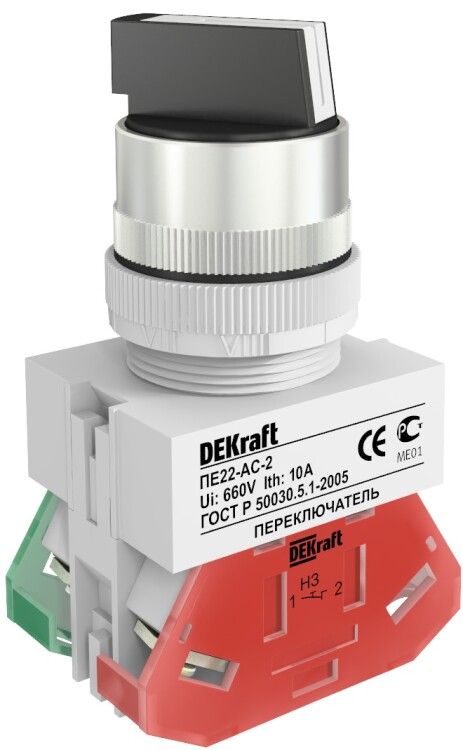

Переключатель на 2 положения I-O ПЕ-22 AC-2 d22мм стандарт. ручка черн. DEKraft 25051DEK APC

Переключатель ПЕ-22 22 мм AC-2 от DEKraft - это надёжный двухпозиционный выключатель с фиксацией в положениях «Вкл» (I) и «Выкл» (O), предназначенный для ручного управления электрическими цепями переменного тока. Устройство имеет защиту IP54, винтовые зажимы и монтируется через отверстие 22 мм, что делает его подходящим для панельных и шкафных решений в промышленной автоматизации.

Назначение и область применения

Переключатель ПЕ-22 22 мм AC-2 используется для включения и отключения электрических цепей вручную. Он обеспечивает чёткую фиксацию в двух положениях - «Вкл» и «Выкл» - без самовозврата, что важно для безопасного контроля оборудования. Применяется в системах управления станков, конвейеров, освещения, насосов и других устройствах, где требуется механическая кнопка с явным указанием состояния. Подходит для установки на панелях, дверях шкафов и корпусах стационарных установок.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение: 220 В
• Номинальный ток: 10 А
• Количество контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Диаметр отверстия для монтажа: 22 мм
• Подключение: винтовые зажимы, максимальное сечение кабеля - 2,5 мм2
• Степень защиты: IP54 (защита от пыли и брызг воды из любого направления)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40C до +40C, в условиях повышенной влажности)
• Элемент управления: поворотная рукоятка черного цвета
• Фиксация положений: да, без самовозврата
• Переднее кольцо: хромированное, декоративное
• Индикация: отсутствует
• Нормативный документ: ГОСТ 50030.5.1-2005

Совместимость и монтаж

Переключатель ПЕ-22 22 мм AC-2 монтируется в панель или крышку шкафа через круглое отверстие диаметром 22 мм. На задней части имеется гайка и резьба для фиксации. Для правильной установки необходимо просверлить отверстие точно по размеру - меньшее отверстие затруднит монтаж, большее - снижает герметичность и прочность крепления. Кабель подключается к винтовым клеммам: зачищенные жилы до 2,5 мм2 плотно закрываются. Обязательно проверьте соответствие полярности при подключении НО и НЗ контактов - они работают одновременно, но противоположно. Установка возможна как вертикально, так и горизонтально - ориентация не влияет на работу механизма.

Безопасность и стандарты

Переключатель соответствует требованиям ГОСТ 50030.5.1-2005, который регламентирует управление электрооборудованием. Степень защиты IP54 позволяет использовать его в помещениях с высокой запылённостью и риском попадания брызг воды - например, на заводах, в мастерских, на складах. Однако он не предназначен для работы во внешних условиях, под дождём или в средах с постоянными потоками жидкости. Хромированное кольцо предотвращает случайное касание токоведущих частей при работе.

Преимущества

• Надёжная фиксация в обоих положениях - исключает случайное отключение
• Простая и долговечная конструкция с минимальным числом движущихся деталей
• Защита IP54 увеличивает срок службы в сложных условиях
• Винтовое подключение удобно для многожильных и одножильных проводов
• Хромированное кольцо улучшает эргономику и визуальное восприятие положения переключателя
• Совместим с типовой панельной арматурой 22 мм - легко заменяет аналоги

Ограничения применения

• Не для цепей постоянного тока - рассчитан только на переменный ток 220 В
• Номинальный ток 10 А - нельзя применять для нагрузок выше этого значения
• Не имеет световой индикации - состояние «Вкл/Выкл» определяется лишь положением ручки
• Не рекомендован для взрывоопасных зон - отсутствует сертификат Ex
• Климатическое исполнение УХЛ4 допускает использование в холодных помещениях, но не в условиях постоянного переохлаждения ниже −40 C
• Не следует использовать в местах с частыми ударными нагрузками - механизм не усилен для вибраций

Примеры использования

• Управление питанием станка ЧПУ - включение/выключение основного контура
• Аварийное отключение конвейера на сборочном участке
• Ручной переключатель между режимами «Автомат» и «Ручной» на щите управления
• Контроль освещения в технологическом помещении с высокой запылённостью
• Отключение нагревателя в термокамере при обслуживании

Практические советы

• При монтаже используйте только качественную отвёртку - недостаточно плотное затягивание винтов вызывает нагрев и выход из строя контактной группы
• Обязательно проверьте совпадение диаметра отверстия с 22 мм - даже +-0,5 мм может привести к плохому креплению
• Если нужна индикация состояния, параллельно установите сигнальную лампу - сам переключатель её не содержит
• Для длительной эксплуатации в сырых помещениях периодически протирайте поверхность сухой тряпкой - хромированное кольцо не боится влаги, но грязь может забивать механизм
• При замене старого переключателя - сверьте количество и тип контактов: здесь 1НО+1НЗ, а не просто один контакт
• Артикул 25051dek - точный идентификатор модели в каталогах DEKRAFT. Не путайте с другими модификациями ПЕ-22, которые имеют другую комплектацию.
