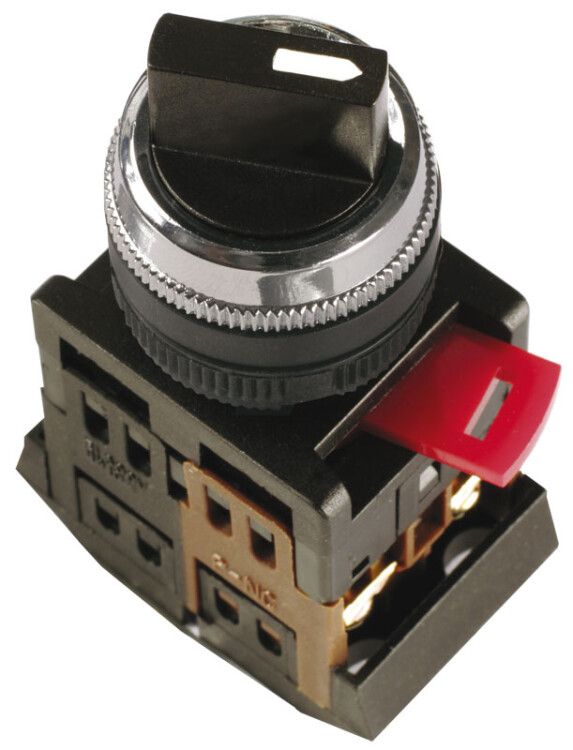

Переключатель AC-22-2 с фиксацией 2 позиции I-O 1н+1з стандартная ручка - BSW10-AC-2-K02 IEK

Переключатель АС-22 на 2 фиксированных положения I-O 1н+1з с стандартной ручкой - это встраиваемый коммутационный аппарат от GENERICA и IEK (артикул bsw10-ac-2-k02), предназначенный для ручного управления электрическими цепями с напряжением до 660 В переменного или 400 В постоянного тока. Устройство обеспечивает надёжное переключение между двумя состояниями: включено (I) и выключено (O), с одним нормально замкнутым контактом.

Назначение и область применения

Переключатель АС-22 на 2 фиксированных положения I-O 1н+1з с стандартной ручкой используется для ручного управления оборудованием в электрических щитах: включения/выключения насосов, вентиляторов, малых двигателей, светильников или контрольных цепей. Подходит для работы с магнитными пускателями, реле и другими устройствами автоматики. Применяется в промышленных системах, станках, конвейерах и других объектах с жесткими требованиями к надёжности.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока / до 400 В постоянного тока
• Номинальный ток: 10 А
• Род тока: AC/DC
• Количество положений: 2 фиксированных (I – включено, O – выключено)
• Наличие нейтрального положения: да (позиция O является нейтральной)
• Количество полюсов: 1
• Количество нормально замкнутых (НЗ) контактов: 1
• Количество переключающих контактов: 0 (нет перекидных контактов)
• Диаметр отверстия для монтажа: 22 мм
• Максимальное сечение кабеля: 2,5 мм2
• Степень защиты: IP40 (защита от предметов более 1 мм, но не от воды)
• Цвет корпуса: чёрный
• Климатическое исполнение: УХЛ4 (для эксплуатации в помещениях с умеренным и холодным климатом, в условиях повышенной влажности)
• Срок службы: 10 лет
• Способ монтажа: на монтажную плату (панель)
• Тип элемента управления: поворотная короткая ручка
• Нормативный документ: ГОСТ 30011.5.1

Совместимость и монтаж

Переключатель АС-22 на 2 фиксированных положения I-O 1н+1з с стандартной ручкой монтируется в панель через круглое отверстие диаметром 22 мм. Для установки требуется предварительно просверлить отверстие соответствующего размера. Конструкция позволяет легко защёлкнуть устройство в панели - после фиксации ручка остаётся доступна для ручного управления. Монтажная плата должна быть изготовлена из прочного материала (металл или пластик с достаточной толщиной). Подключение проводов допускается только сечением до 2,5 мм2 - использование большего сечения может привести к плохому контакту и перегреву. Устройство совместимо со всеми типами стандартных распределительных щитов, где предусмотрена возможность установки кнопочных и переключающих элементов.

Безопасность и стандарты

Переключатель АС-22 на 2 фиксированных положения I-O 1н+1з с стандартной ручкой соответствует ГОСТ 30011.5.1, что гарантирует соответствие требованиям безопасности для электрооборудования в промышленных установках. Степень защиты IP40 исключает попадание твёрдых частиц размером более 1 мм, однако не обеспечивает защиту от влаги - поэтому применение в сырых или открытых помещениях запрещено. Устройство не имеет функции аварийного отключения или блокировки - его можно использовать только как ручной командный элемент.

Преимущества

• Простая и проверенная механическая конструкция - высокая надёжность при частых переключениях
• Фиксированное положение “выключено” (O) снижает риск случайного включения оборудования
• Чёрный цвет корпуса хорошо сочетается с промышленными панелями и соответствует стандартам цветовой маркировки
• Срок службы 10 лет - долговечность при регулярном использовании
• Совместимость с широким спектром контроллеров и пускателей благодаря универсальным контактным параметрам

Ограничения применения

• Не предназначен для установки во внешних или влажных средах - IP40 не защищает от брызг и пыли в больших количествах
• Отсутствуют переключающие контакты - нельзя использовать для изменения направления тока или переключения нагрузки между двумя источниками
• Максимальный ток 10 А - не подходит для управления мощными двигателями выше 5,5 кВт
• Только один нормально замкнутый контакт - недостаточно для сложных схем управления, требующих нескольких контактов
• Не имеет индикации состояния - необходимо использовать внешние сигнальные лампы

Примеры использования

• Ручное включение/выключение воздушного нагревателя в технологическом шкафу
• Управление питанием вентилятора охлаждения в распределительном щите
• Командный элемент для тестирования работы пускателя перед запуском станка
• Выключение питания освещения в ремонтной зоне
• Ручной сброс системы автоматики после аварии

Практические советы

• При монтаже убедитесь, что отверстие в панели точно 22 мм - меньшее отверстие затруднит установку, большее - вызовет люфт и возможный выход устройства из строя
• Не используйте кабели сечением больше 2,5 мм2 - это может повредить зажимы контактов
• Для удобства обслуживания рекомендуется располагать переключатель на уровне глаз и в доступной зоне
• При сборке щита помните: этот переключатель имеет только НЗ контакт - он замыкает цепь при положении “I”, размыкает при “O”. Это важно для правильного проектирования схемы
• Если нужна индикация состояния, подключите параллельно светодиодную лампу через резистор - сам переключатель не имеет встроенной индикации
• Для условий с высокой вибрацией дополнительно закрепите корпус клеем или хомутом - хотя механизм устойчив, длительная вибрация может ослабить фиксацию
