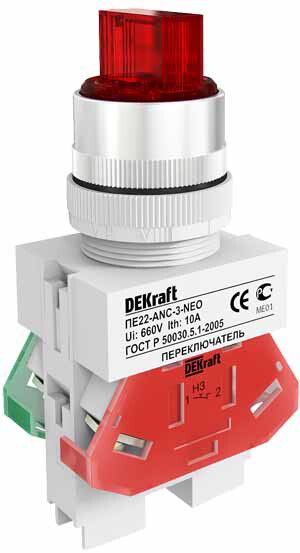

Переключатель ПЕ-22-ANC-2 неоновая лампа 2 положения I-O стандартная ручка красная - 25058DEK APC

Переключатель ПЕ-22 от DEKraft - двухпозиционное устройство с индикацией состояния, предназначенное для ручной коммутации цепей переменного тока. Красная ручка и хромированное кольцо обеспечивают визуальную узнаваемость, а наличие неоновой лампы позволяет контролировать включенное состояние оборудования. Артикул 25058dek соответствует модели ANC-2 и используется в промышленных системах с требованием надежной индикации.

Назначение и область применения

Переключатель ПЕ-22 служит для включения и выключения электрических цепей с одновременной индикацией состояния. Он подходит для управления оборудованием, где важно видеть текущий режим работы - например, для запуска/останова двигателей, насосов, нагревателей или освещения. Устройство часто устанавливают на панелях управления, дверях шкафов, станках и конвейерах. Благодаря наличию одной нормально открытой (НО) и одной нормально замкнутой (НЗ) контактной группы, его можно использовать в схемах с переключением между двумя состояниями, включая аварийные остановы.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока (AC)
• Номинальный ток: 10 А
• Количество контактов: 1 НО + 1 НЗ
• Количество положений: 2 (I - включено, O - выключено)
• Тип управления: поворотная ручка с фиксацией
• Цвет ручки: красный
• Цвет переднего кольца: хромированный
• Диаметр отверстия для монтажа: 22 мм
• Подключение: винтовые зажимы
• Максимальное сечение кабеля: 2,5 мм2
• Индикация: встроенная неоновая лампа
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, в условиях повышенной влажности)
• Монтаж: через монтажную плату (панель или дверцу)

Совместимость и монтаж

Переключатель ПЕ-22 монтируется в отверстие диаметром 22 мм, типичное для панелей управления. Для установки требуется просверлить отверстие точно по размеру - меньшее отверстие не позволит вставить корпус, большее - нарушит герметичность и прочность крепления. После вставки устройства фиксируется гайкой сзади. Подключение проводов осуществляется через винтовые зажимы: зачищенные жилы кабеля (до 2,5 мм2) вводятся в клеммы и затягиваются отверткой. Не допускается использование многожильных проводов без наконечников - они могут деформироваться при затяжке. Лампа индикации питается параллельно нагрузке - она светится при включенном состоянии (положение “I”).

Безопасность и стандарты

Переключатель ПЕ-22 соответствует ГОСТ 50030.5.1-2005, который регламентирует требования к аппаратам управления для низковольтных распределительных устройств. Степень защиты IP54 обеспечивает работу в помещениях с возможным попаданием брызг воды и пыли - подходит для цехов, мастерских, лабораторий. Однако не предназначен для эксплуатации в условиях постоянного воздействия воды, агрессивных сред или высоких температур выше +40C. Индикация выполнена неоновой лампой - безопасна при работе с 220 В, но не заменяет функцию отключения по току.

Преимущества

• Чёткая фиксация двух положений предотвращает случайное переключение
• Неоновая лампа встроена в корпус - не требует внешних решений для индикации
• Хромированное кольцо снижает риск коррозии и улучшает эргономику
• Комбинированная контактная группа (1НО+1НЗ) позволяет реализовать сложные схемы управления без дополнительных устройств
• Совместим с распространёнными панелями и шкафами благодаря стандартному диаметру 22 мм

Ограничения применения

• Не предназначены для постоянного подключения к сети выше 220 В - максимальное напряжение 660 В указано лишь как предел для изоляции, но рабочее - только 220 В
• Не рекомендован для взрывоопасных зон - отсутствует сертификат взрывозащиты
• Не работает при температурах ниже −25C - возможна потеря яркости лампы и увеличение усилия переключения
• Не поддерживает автоматические сигналы - только ручное управление
• Не имеет механической блокировки - нельзя применять в системах, требующих интерлоков

Примеры использования

• Включение/выключение насоса в системе водоснабжения с индикацией “вкл.”
• Ручной перевод конвейера в режим “останов” и “рабочий”
• Управление освещением в цеху через кнопку с подсветкой
• Аварийный останов станка - положение “O” сразу отключает питание
• Коммутирование цепей управления в щитах автоматизации

Практические советы

• При монтаже проверьте глубину панели - задняя часть переключателя должна свободно помещаться, иначе не получится закрутить фиксирующую гайку
• Используйте наконечники на многожильных проводах - это исключит обрыв контакта после нескольких циклов затяжки
• Не используйте переключатель для управления мощностью более 2,2 кВт при 220 В - превышение тока 10 А вызовет перегрев и выход из строя
• Если лампа не горит - проверьте целостность спирали и правильность подключения к цепи нагрузки
• Для длительной эксплуатации в пыльных условиях периодически протирайте поверхность - грязь на кольце может затруднять поворот ручки
