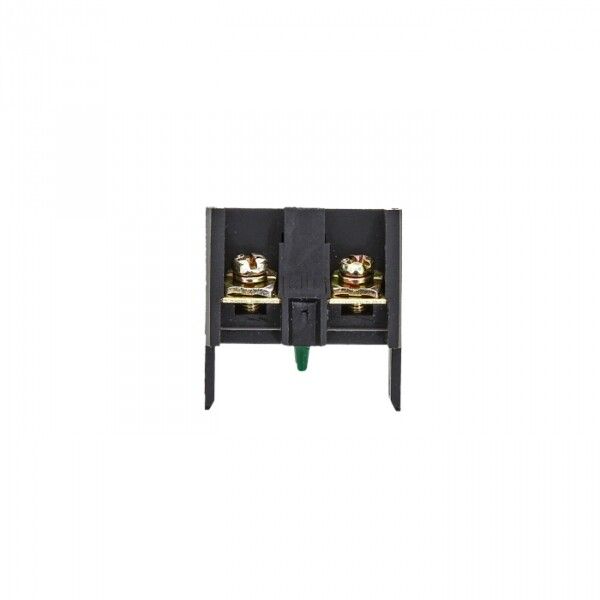

Дополнительный контакт для светосигнальной арматуры NO черный EKF PROxima | pbn-02-b

Контакт дополнительный для светосигнальной арматуры NO черный от EKF (артикул pbn-02-b) предназначен для расширения функциональности светосигнального оборудования за счёт добавления одного нормально разомкнутого контакта. Подходит для установки на устройства серии PROxima.

Назначение и область применения

Этот контакт используется для увеличения числа коммутируемых цепей в системах управления с применением светосигнальной арматуры, кнопочных постов и переключателей. Он позволяет передавать сигналы в управляющие системы - например, для контроля состояния работы оборудования, включения индикации или подключения внешних устройств. Применяется в автоматизированных линиях, станках, конвейерах и других объектах промышленной автоматизации.

Технические характеристики

• Количество нормально разомкнутых (НО) контактов: 1
• Номинальный рабочий ток: 2,5 А
• Частота: 50 Гц
• Тип подключения: втычное (быстрый монтаж без инструментов)
• Способ монтажа: установка сверху на корпус светосигнальной арматуры
• Рабочий температурный диапазон: от -10 C до +40 C
• Материал корпуса: пластик
• Цвет: чёрный
• Исполнение: аналоговый модуль
• Количество переключателей сигнала неисправности: 1

Совместимость и монтаж

Контакт дополнительный для светосигнальной арматуры NO черный (pbn-02-b) совместим с изделиями серии PROxima от EKF, имеющими соответствующий посадочный механизм сверху. Устанавливается путём плотного введения в фиксирующий паз на корпусе светильника или кнопки. Соединение происходит через штыревые контакты - не требует пайки или винтовых зажимов. Для надёжной работы необходимо соблюдать соответствие типоразмера базового устройства.

Преимущества

• Увеличивает число доступных контактов без замены основного устройства
• Обеспечивает быстрый и надёжный втычной монтаж
• Позволяет выполнять маркировку цепей - удобно при обслуживании и диагностике
• Совместим с силиконовыми накладками, повышающими степень защиты от пыли и влаги
• Стандартная цветовая гамма (чёрный) обеспечивает эстетичную интеграцию в комплектацию

Ограничения применения

• Не предназначена для работы при температурах ниже -10 C и выше +40 C - возможна потеря герметичности или деформация материала
• Подходит только для слаботочных цепей до 2,5 А; не использовать для силовой нагрузки
• Требует наличия совместимого корпуса светосигнальной арматуры серии PROxima - не универсальный элемент
• Не рассчитана на частые механические воздействия - не рекомендуется для мобильных или вибрационных сред

Примеры использования

• Добавление сигнала “работа” к кнопке старта на станке
• Передача сигнала “неисправность” от аварийного выключателя в PLC
• Формирование цепи индикации в пульте управления конвейером
• Создание дублирующего контакта для параллельного подключения реле

Практические советы

• Перед установкой проверьте, что базовое устройство имеет свободный посадочный участок сверху - иначе контакт не закрепится
• При использовании с силиконовыми накладками убедитесь, что они правильно установлены - иначе снижается уровень IP-защиты
• Не используйте этот контакт в качестве самостоятельного выключателя - он работает только в связке с основным оборудованием
• При необходимости маркировки применяйте этикетки, совместимые с пластиковым корпусом - избегайте клеев с растворителями
• Заменяйте только при выходе из строя - не требуется периодическое обслуживание
