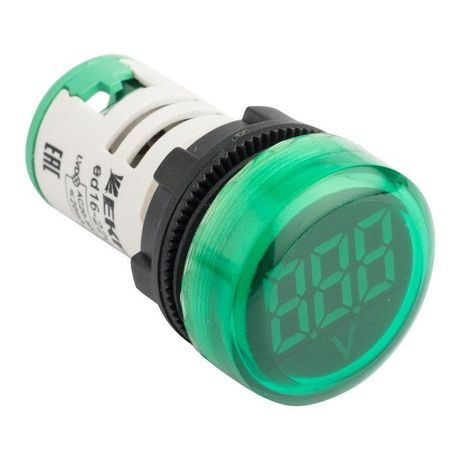

Индикатор значения напряжения ED16-22VD PROxima 70-500В AC EKF ed16-22vd-g

Индикатор значения напряжения зеленый ED16-22VD от EKF - компактный светодиодный индикатор для визуального контроля наличия напряжения в цепях переменного тока. Устройство подходит для монтажа в распределительных щитах, пультах управления и других местах, где требуется быстрая визуальная сигнализация.

Назначение и область применения

Indikator значения напряжения зеленый ED16-22VD предназначен для отображения наличия напряжения в электрической цепи. Он не измеряет величину напряжения - лишь показывает, есть ли оно в данный момент. Подходит для использования в системах управления, где важно быстро определить, находится оборудование под напряжением или нет. Часто устанавливают в постах кнопочного управления, вводно-распределительных устройствах (ВРУ), аппаратуре автоматического включения резерва (АВР) и на станциях управления электроприводами.

Технические характеристики

• Номинальное рабочее напряжение: 70–500 В переменного тока (AC)
• Тип лампы: светодиод (LED) - долговечный, энергоэффективный, не требует замены
• Цвет свечения: зеленый - стандартный сигнал «напряжение есть»
• Степень защиты: IP54 - защищён от пыли и брызг воды с любого направления
• Тип подключения: винтовые клеммы - надёжное и проверенное соединение
• Материал корпуса: пластик - легкий, устойчивый к химическому воздействию
• Габариты: 22×22×10 мм - компактная форма для плотной компоновки
• Линза: высокая - обеспечивает широкий угол видимости
• Комплектация: с установленной светодиодной лампой - готов к монтажу
• Количество индикаторов: один

Совместимость и монтаж

Indikator значения напряжения зеленый ED16-22VD монтируется в стандартные отверстия диаметром 16 мм, характерные для устройств серии PROxima. Для установки необходимо просверлить отверстие в панели, вставить индикатор и закрепить его фиксирующей гайкой сзади. Клеммы рассчитаны на провода сечением до 2,5 мм2. Монтаж возможен как на вертикальных, так и на горизонтальных поверхностях. Устройство совместимо с сетями 50/60 Гц, напряжением до 500 В AC. Не поддерживает работу от постоянного тока (DC).

Безопасность и стандарты

Индикатор соответствует требованиям безопасности для оборудования, используемого в электроустановках до 1000 В. Степень защиты IP54 позволяет применять его в помещениях с повышенной влажностью, пылью или риском попадания брызг - например, на производстве, в цехах, на объектах ЖКХ. Отсутствие открытых контактов снижает риск поражения током при обслуживании. Напряжение выше 500 В не допускается - это ограничение связано с изоляцией внутренних элементов.

Преимущества

• Светодиодная подсветка - срок службы более 50 000 часов, не перегорает при нормальном режиме
• Компактные размеры - экономят место в плотно заполненных шкафах
• Яркая зелёная линза - легко различима даже при ярком освещении
• Фиксация гайкой - прочное крепление без необходимости клея или дополнительных кронштейнов
• Гарантия 7 лет - подтверждает надёжность производства EKF

Ограничения применения

• Не работает от постоянного тока (DC) - только переменный ток (AC) 50/60 Гц
• Максимальное напряжение - 500 В, не следует использовать в сетях выше этого значения
• Не является измерительным прибором - не показывает точную величину напряжения, только факт его наличия
• Не рекомендован для установки в условиях постоянного прямого потока воды или погружения
• Пластиковый корпус не выдерживает механических ударов - не используется там, где возможны повреждения

Примеры использования

• На пульте управления насосной станцией - зелёный индикатор показывает, что питание подано на двигатель
• В ВРУ - сигнализирует, что входное напряжение активно
• На станции АВР - указывает, что основной источник питания включён
• На станках с электроприводом - демонстрирует наличие напряжения на исполнительном механизме

Практические советы

• При выборе между красным, жёлтым и зелёным индикаторами - зелёный обычно используют для «нормального состояния», красный - для аварии, жёлтый - для предупреждения
• Обязательно проверьте напряжение сети перед подключением - превышение 500 В может вызвать выход из строя
• При сборке шкафа учтите посадочный диаметр 16 мм - отверстие должно быть точно такого же размера
• Подключение проводов - затягивайте винты равномерно, чтобы не повредить контактные площадки внутри корпуса
• Если нужна индикация и напряжения, и тока - выбирайте комбинированные модели серии PROxima, а не этот одиночный индикатор
