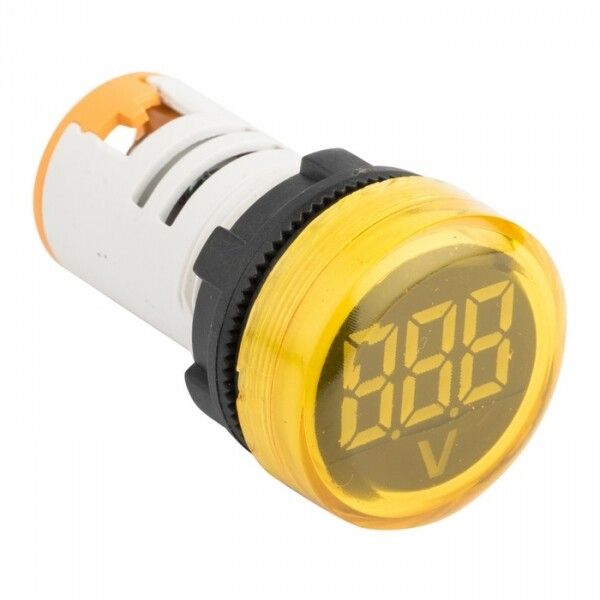

Индикатор значения напряжения желтый ED16-22VD EKF PROxima | ed16-22vd-y

Индикатор значения напряжения желтый ED16-22VD от EKF - компактный светодиодный индикатор для визуального контроля наличия переменного напряжения в пределах 70–500 В. Подходит для установки в распределительных щитах, пультах управления и оборудовании, где требуется четкая сигнализация о наличии питания.

Назначение и область применения

Индикатор значения напряжения желтый ED16-22VD предназначен для отображения наличия напряжения в цепях переменного тока. Он не измеряет величину напряжения, а лишь сигнализирует о его наличии. Удобен для быстрой диагностики состояния оборудования: когда индикатор горит - питание есть; если не горит - возможно отключение или повреждение цепи.

Часто применяется в электрошкафах, автоматических системах управления, станках, конвейерах, насосных станциях и других объектах промышленной автоматизации. Желтый цвет выбран для обозначения предупредительного статуса - например, «питание подано, но оборудование не запущено».

Технические характеристики

• Тип индикатора: светодиодный
• Цвет свечения: желтый
• Рабочее напряжение: 70–500 В переменного тока (AC)
• Степень защиты: IP54 - защищён от пыли и брызг воды с любого направления
• Тип подключения: винтовые клеммы - надёжное и проверенное соединение
• Габариты: 22×22×10 мм - компактная форма для плотной укладки в ограниченном пространстве
• Линза: высокая - обеспечивает широкий угол видимости и равномерное рассеивание света
• Комплектация: с установленной светодиодной лампой - не требует самостоятельной замены
• Материал переднего кольца: пластик - устойчив к механическим воздействиям и химически агрессивной среде

Совместимость и монтаж

Индикатор значения напряжения желтый ED16-22VD монтируется в отверстие диаметром 16 мм - совместим с типичными круглыми отверстиями в панелях и крышках электрошкафов. Для установки используется фиксирующая гайка, входящая в комплект (не указана в характеристиках, но предусмотрена конструкцией EKF PROxima).

Подключается к сети через два провода: один - к фазе, второй - к нулю или земле. Напряжение должно быть переменным (AC), постоянный ток (DC) не поддерживается. Максимальное напряжение - 500 В, ниже 70 В индикатор может не загореться даже при наличии потенциала.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP54 позволяет использовать его в помещениях с повышенной влажностью, пылью или возможностью попадания брызг - например, на производственных участках, в цехах, на открытых площадках под навесом. Серия EKF PROxima прошла сертификацию в рамках ЕАЭС, что гарантирует соответствие нормам электробезопасности.

Преимущества

• Яркий светодиод - хорошо виден даже при ярком освещении
• Компактный размер - экономит место внутри шкафа
• Винтовое подключение - прочное, долговечное, не требует специнструментов
• Заводская сборка - лампа уже установлена, не нуждается в доработке
• 7-летняя гарантия - подтверждает надёжность и качество материалов

Ограничения применения

• Не работает при напряжении ниже 70 В - не подходит для слаботочных цепей
• Только для переменного тока (AC) - нельзя применять в цепях постоянного тока
• Не является измерительным прибором - не показывает точную величину напряжения, только факт его наличия
• Не предназначена для работы в условиях постоянного погружения в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью
• Пластиковый корпус не выдерживает экстремальных температур - не рекомендован для установки рядом с нагревательными элементами выше +80 C

Примеры использования

• На пульте управления станком - сигнал, что питание подано, но машина ещё не запущена
• В распределительном щите - индикация наличия напряжения на группе розеток
• На внешней панели насосной станции - оповещение о включении насоса
• В системах автономного энергоснабжения - контроль подачи напряжения от генератора

Практические советы

• При монтаже используйте только подходящую по диаметру (16 мм) посадочную нишу - перегрузка корпуса может вызвать трещины
• Проверьте уровень напряжения до подключения - превышение 500 В может вывести индикатор из строя
• Для многоканальной системы лучше использовать индикаторы одного цвета и серии - так легче интерпретировать состояние оборудования
• Если необходимо отслеживать и ток, и напряжение - выбирайте комбинированные модели EKF PROxima, а не этот индикатор
• При обслуживании щита не отключайте питание полностью - индикатор значения напряжения желтый ED16-22VD покажет, остаётся ли опасный потенциал на шинах
