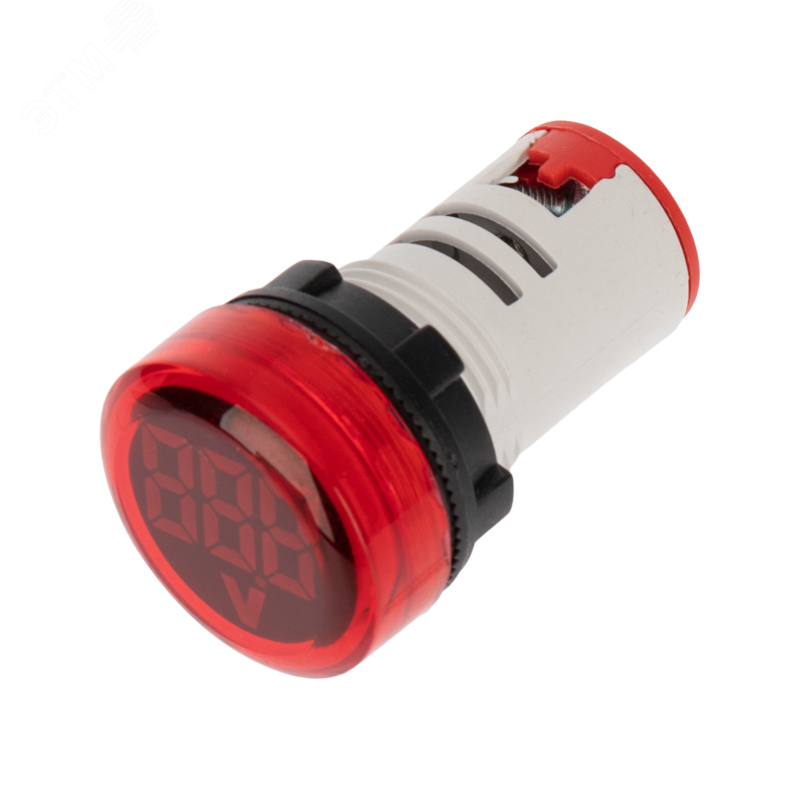

Индикатор значения напряжения красный VD22 70-500 В | 36-5000 REXANT MEET

Индикатор значения напряжения красный VD22 70-500В от Rexant - это компактный светодиодный индикатор для визуального контроля наличия напряжения в электроцепях от 70 до 500 В переменного тока. Устройство устанавливается в щиты, панели управления и оборудование, где важно быстро определить, есть ли питание на участке цепи.

Назначение и область применения

Indikator napryazheniya Krasnyy VD22 70-500V предназначен для визуальной сигнализации наличия напряжения в электрических цепях. Он показывает, когда на оборудовании есть питание - это особенно полезно при обслуживании, диагностике и безопасности персонала. Применяется в распределительных щитах, пультах управления, станках, конвейерах, системах автоматизации и других объектах с переменным током.

Технические характеристики

• Рабочее напряжение: 70–500 В переменного тока (AC)
• Тип светового элемента: светодиод (LED)
• Цвет свечения: красный
• Степень защиты: IP65 - полностью защищен от пыли и устойчив к струям воды из любого направления
• Диаметр монтажного отверстия: 22 мм
• Форма линзы: круглая
• Высота корпуса: 10 мм
• Тип подключения: винтовые зажимы
• Цвет корпуса: черный
• Наличие кольца: да - обеспечивает плотную фиксацию в панели
• Лампа в комплекте: да - замена не требуется при установке
• Количество индикаторов: один

Совместимость и монтаж

VD22 70-500В устанавливается в подготовленное отверстие диаметром 22 мм. Крепится с помощью металлического кольца, которое затягивается гайкой с тыльной стороны панели. Подключение осуществляется через два винтовых контакта - к ним подводятся провода от контролируемой цепи. Индикатор совместим с любыми устройствами, работающими в диапазоне 70–500 В AC. Не требует внешнего питания - работает напрямую от сети, которую контролирует.

Безопасность и стандарты

Степень защиты IP65 позволяет использовать индикатор в условиях повышенной запыленности и влажности - например, на производствах, в цехах, на открытых площадках под навесом. Корпус выполнен из прочного пластика, устойчивого к механическим воздействиям. Напряжение выше 500 В не допускается - это может повредить светодиод. Индикатор не предназначен для работы с постоянным током (DC).

Преимущества

• Яркий красный свет легко заметен даже при ярком освещении
• Монолитный корпус и IP65 обеспечивают долгий срок службы в сложных условиях
• Не требует внешнего источника питания - экономичен и надежен
• Установка занимает несколько минут - просто вставьте и закрутите
• Светодиод имеет длительный срок службы - замена лампы не нужна

Ограничения применения

• Не работает с постоянным током (DC) - только переменный (AC)
• Нельзя применять при напряжении ниже 70 В - индикатор не будет гореть
• Недопустимо превышать верхний предел 500 В - риск выхода из строя
• Не рассчитан на взрывоопасные среды - не используйте в АЗС, химических цехах без специальных разрешений
• Не является средством защиты от поражения током - всегда соблюдайте правила электробезопасности

Примеры использования

• На входе в частный электрощит - чтобы видеть, есть ли напряжение на группе розеток
• На панели станка - сигнал, что машина подключена к сети
• В шкафу управления насосом - проверка включения насоса без доступа к клеммам
• На конвейере - быстрая диагностика, почему лента не движется
• В распределительных пунктах - визуальный контроль состояния цепи перед работой

Практические советы

• Проверяйте напряжение в цепи перед установкой - если оно ниже 70 В, индикатор не загорится
• Обязательно отключайте питание при подключении проводов - даже при малом токе возможен удар
• При монтаже в толстую панель убедитесь, что длина контактных выводов достаточна для надежного соединения
• Если индикатор не светит, проверьте целостность цепи и правильность подключения - он не выйдет из строя от скачков, но может перегореть при превышении 500 В
• Этот индикатор VD22 70-500В от Rexant можно заменить аналогом с тем же диаметром и напряжением - артикулы etm36-5000 и 36-5000 соответствуют одному изделию
