Адаптер для установки на DIN-рейку PROxima 22 мм EKF adp-22

Адаптер для установки на DIN-рейку EKF adp-22 из серии PROxima предназначен для удобного монтажа коммутационных устройств на стандартную DIN-рейку, обеспечивая расширение функционала за счет дополнительных контактов и возможности маркировки.

Назначение и область применения

Адаптер для установки на DIN-рейку EKF adp-22 используется для фиксации и выравнивания оборудования, которое не имеет собственного крепления на DIN-рейку - например, светосигнальной арматуры, кнопок управления и переключателей. Он позволяет устанавливать эти устройства рядом с автоматическими выключателями, реле и другим модульным оборудованием в щитах, сохраняя компактность и порядок сборки. Также адаптер предоставляет возможность добавить дополнительные контактные группы, что особенно полезно при необходимости расширения цепей управления без замены основного аппарата.

Технические характеристики

• Тип изделия: Адаптер
• Тип адаптера: Нижний - монтируется под устройство, обеспечивает опору и выравнивание
• Материал: Пластик - устойчив к механическим воздействиям и химическим средам в условиях электрошкафа
• Совместим с DIN-рейкой типа TS35/7,5 и TS35/15
• Не содержит активных элементов - не требует питания

Совместимость и монтаж

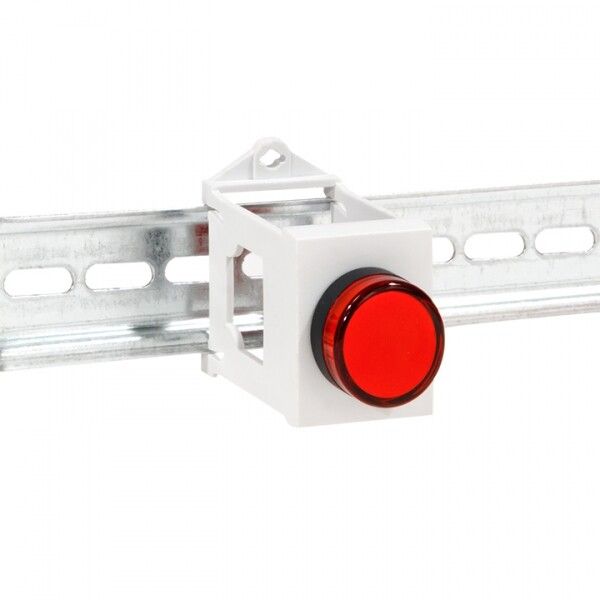

Адаптер EKF adp-22 устанавливается на DIN-рейку перед основным устройством. После фиксации адаптера на рейку, кнопка, переключатель или сигнальная лампа крепится сверху. Для надежного крепления рекомендуется использовать силиконовые накладки, входящие в комплект - они снижают вибрацию и повышают герметичность. Монтаж не требует инструментов: адаптер просто защелкивается на рейку до характерного щелчка. Убедитесь, что посадочная ширина вашего устройства соответствует габаритам адаптера - он рассчитан на стандартные модульные корпуса шириной до 22,5 мм.

Преимущества

• Увеличивает число доступных контактных групп - позволяет подключать дополнительные цепи через встроенные контакты
• Обеспечивает четкую маркировку - поверхность адаптера предназначена для наклейки бирок или нанесения меток
• Защита от внешних воздействий - силиконовые накладки предотвращают попадание пыли и влаги на клавиши кнопок
• Эргономичный дизайн - выравнивает высоту устройств, делая панель более аккуратной и удобной для обслуживания

Ограничения применения

• Не предназначен для работы с токами выше номинала подключаемого устройства - адаптер не является коммутирующим элементом
• Не следует использовать в условиях постоянного прямого воздействия воды или агрессивных химических паров - материал пластиковый, хотя и устойчивый
• Подходит только для устройств с плоской задней стенкой; несовместим с круглыми или нестандартными корпусами

Примеры использования

• Установка аварийной кнопки останова на DIN-рейку рядом с частотным преобразователем
• Добавление индикационной лампы к реле времени для визуального контроля состояния
• Фиксация нескольких кнопок управления на одной секции шкафа вместо отдельных кронштейнов
• Использование в системах автоматизации на пищевых производствах, где важна чистота и легкая мойка панели

Практические советы

• Перед монтажом проверьте, чтобы адаптер плотно защелкивался на рейке - слабое крепление вызывает люфт и быстрый износ контактов
• Используйте силиконовые накладки даже при условии, что устройство кажется герметичным - они снижают риск случайного нажатия и продлевают срок службы кнопок
• При использовании в многокомпонентных щитах располагайте адаптеры так, чтобы маркировка была легко читаема - лучше всего сбоку или сверху
• EKF adp-22 можно применять в составе уже собранного щита - его легко добавить между существующими модулями, если есть свободное место на рейке
