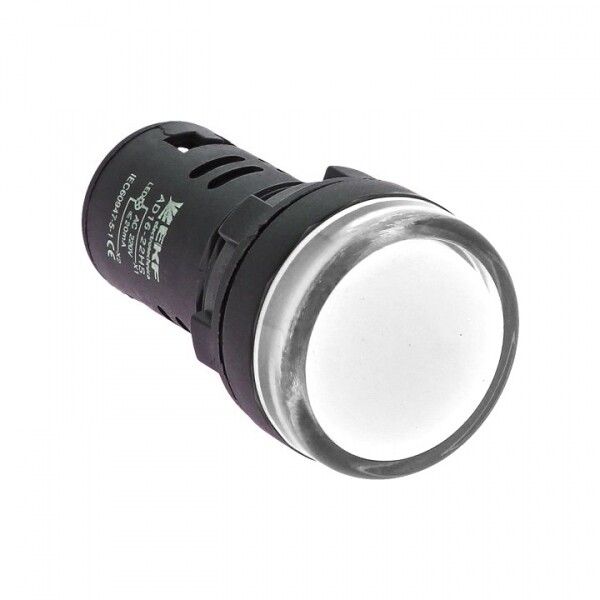

Матрица светодиодная AD16-22HS белый 230 В AC EKF PROxima | ledm-ad16-w

Матрица светодиодная AD16-22HS белая 230 В AC от EKF - компактный индикатор для визуального отображения состояния электрической цепи в щитах и пультах управления. Устройство работает от сети 230 В AC, имеет белый свет и монтируется на лицевую панель. Артикул ledm-ad16-w подходит для замены аналогичных индикаторов в промышленной аппаратуре.

Назначение и область применения

Матрица светодиодная AD16-22HS белая 230 В AC используется для индикации включения питания, работы оборудования или наличия напряжения в цепи. Применяется в местах, где требуется четкая визуальная сигнализация: вводно-распределительные устройства (ВРУ), пульты управления, станции управления электроприводами, системы автономного включения резерва (АВР), кнопочные посты.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Род тока: Переменный (50/60 Гц)
• Тип лампы: Светодиодная, встроенная
• Цвет свечения: Белый
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Материал корпуса: Пластик
• Габариты: 22×22×15 мм
• Способ монтажа: На лицевую панель (через отверстие 20–22 мм)
• Подключение: Винтовые зажимы для проводов
• Количество индикаторов: 1
• Комплектация: Матрица с уже установленной светодиодной лампой

Совместимость и монтаж

AD16-22HS белая 230 В AC устанавливается в подготовленное круглое отверстие диаметром 20–22 мм на передней панели шкафа или пульта. Для фиксации используется резьбовая гайка с уплотнителем. Подключаются два провода: фаза и ноль - к винтовым клеммам. Напряжение 230 В AC соответствует стандартной сетевой нагрузке в России и Европе. Не требует внешних преобразователей или балластов.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам индикации в электроустановках до 1000 В. Степень защиты IP40 обеспечивает безопасную работу внутри закрытых щитов, защищенных от доступа посторонних предметов. Не предназначен для установки во влажных помещениях или на открытом воздухе из-за отсутствия герметизации.

Преимущества

• Энергоэффективность: светодиод потребляет мало энергии, не нагревает корпус
• Долгий срок службы: LED-элементы работают десятки тысяч часов
• Чёткий белый свет: хорошо виден даже при ярком освещении
• Простая замена: совместима с другими моделями серии AD16
• Фиксация без инструментов: гайка затягивается рукой после вставки

Ограничения применения

• Не использовать в условиях повышенной влажности, пыли или контакта с жидкостью - IP40 не защищает от брызг и пылевых потоков
• Не рассчитана на напряжение выше 230 В - применение на 380 В или 400 В DC приведёт к выходу из строя
• Не подходит для монтажа в металлических панелях без предварительной изоляции клемм
• Не является источником освещения - только индикатор, слабый свет

Примеры использования

• Индикация включения главного автомата в ВРУ
• Сигнал “питание есть” на пульте управления насосной станцией
• Индикация активного канала в системе АВР
• Обозначение готовности к запуску на панели станка
• Замена перегоревшей лампочки в старом кнопочном посте

Практические советы

• При монтаже проверьте диаметр отверстия - он должен быть 20–22 мм, иначе матрица AD16-22HS белая 230 В AC не войдёт или будет болтаться
• Не перетягивайте гайку - пластиковый корпус легко треснет
• При подключении используйте провода сечением 0,5–2,5 мм2 - винты рассчитаны на этот диапазон
• Если нужна защита от пыли и влаги - выбирайте модели с IP65/IP67, а не эту
• Arтикул ledm-ad16-w - единственный в линейке EKF PROxima с этим цветом и напряжением, другие цвета имеют другие артикулы
