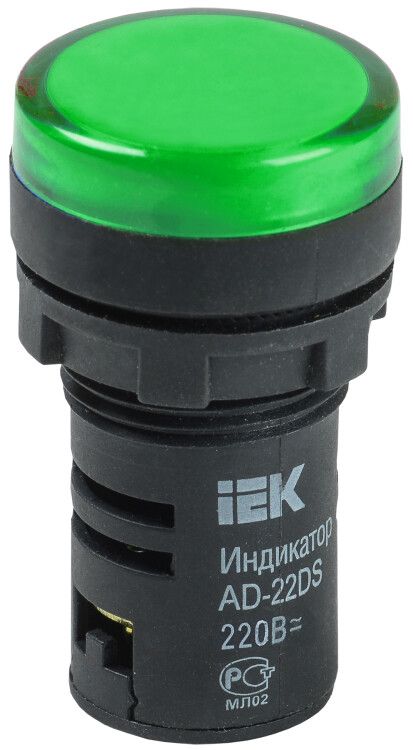

Лампа светосигнальная AD22DS d22мм 230В AC зел. KARAT IEK BLS10-ADDS-230-K06

Лампа светосигнальная матрица d22мм зеленый 230В AC от IEK (ИЭК), артикул bls10-adds-230-k06, предназначена для визуальной индикации состояния оборудования в электрощитах и промышленных системах. Светодиодная технология обеспечивает долгий срок службы и надежную работу при переменном токе 230 В.

Назначение и область применения

Лампа светосигнальная матрица d22мм зеленый 230В AC используется для отображения рабочего состояния цепей - например, когда оборудование включено или система находится в нормальном режиме. Подходит для установки в распределительных щитах, пультах управления, станках, конвейерах и других устройствах промышленной автоматизации. Зеленый цвет свечения соответствует стандартным обозначениям «готово» или «работает».

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Тип лампы: светодиодная (LED) - низкое энергопотребление, устойчивость к вибрациям
• Номинальный ток: 0,02 А
• Диаметр отверстия для монтажа: 22 мм
• Цвет свечения: зеленый
• Тип подключения: винтовые клеммы - удобно для подвода проводов сечением до 2,5 мм2
• Степень защиты: IP40 - защищена от предметов больше 1 мм, но не от воды и пыли
• Срок службы: до 10 лет при штатных условиях эксплуатации
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным климатом, возможны перепады температур и повышенная влажность
• Тип линзы: плоская - равномерное рассеивание света без фокусировки
• Количество индикаторов: один
• Способ монтажа: на печатную плату (SMD/PCB) - требует установки через отверстие и фиксации с обратной стороны
• Соответствие стандартам: ГОСТ Р 50030.5.1

Совместимость и монтаж

Лампа светосигнальная матрица d22мм зеленый 230В AC монтируется в панель через круглое отверстие диаметром 22 мм. Крепится с помощью фиксирующей гайки с обратной стороны. Для работы требуется подключение к сети 230 В AC через винтовые клеммы. Совместима с любыми печатными платами, где есть место под посадку диаметром 22 мм и доступ к контактам. Не требует внешнего драйвера - работает напрямую от сети.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1, что гарантирует соответствие нормам безопасности для электрооборудования в промышленных системах. Степень защиты IP40 предотвращает попадание твердых частиц размером более 1 мм, однако не обеспечивает защиту от брызг, пыли или влаги - поэтому не применяется во влажных или открытых средах.

Преимущества

• Светодиодная технология снижает потребление энергии и исключает перегрев
• Долгий срок службы - до 10 лет, минимизирует необходимость замены
• Простой винтовой контакт позволяет легко подключить провода без пайки
• Плоская линза обеспечивает равномерное освещение без слепящих бликов
• Соответствие российскому стандарту - совместима с большинством отечественных щитов и панелей

Ограничения применения

• Не предназначена для установки вне помещений - IP40 не защищает от влаги и пыли
• Не рекомендуется использовать в местах с постоянными механическими воздействиями - отсутствует ударопрочность корпуса
• Только для переменного тока 230 В - нельзя подключать к постоянному току или другим напряжениям
• Требуется точное соблюдение посадочного диаметра 22 мм - несовместима с другими размерами

Примеры использования

• Индикация включения насоса в системе водоснабжения
• Состояние готовности к запуску конвейера на заводе
• Обозначение работоспособности системы отопления в тепловом пункте
• Сигнал «рабочий режим» на пульте управления станком ЧПУ

Практические советы

• При монтаже используйте изолированные провода сечением до 2,5 мм2 - они плотно фиксируются в винтовых клеммах
• Проверьте напряжение перед подключением - превышение 230 В может вывести лампу из строя
• Для сборки щита выбирайте места с минимальным уровнем вибраций - хотя LED устойчив, длительные сотрясения могут повредить пайку на плате
• Если нужна защита от влаги - используйте лампу внутри закрытого щита с классом защиты IP54 и выше
• Артикул bls10-adds-230-k06 совпадает с каталогом IEK - при заказе запасных частей указывайте именно этот номер
