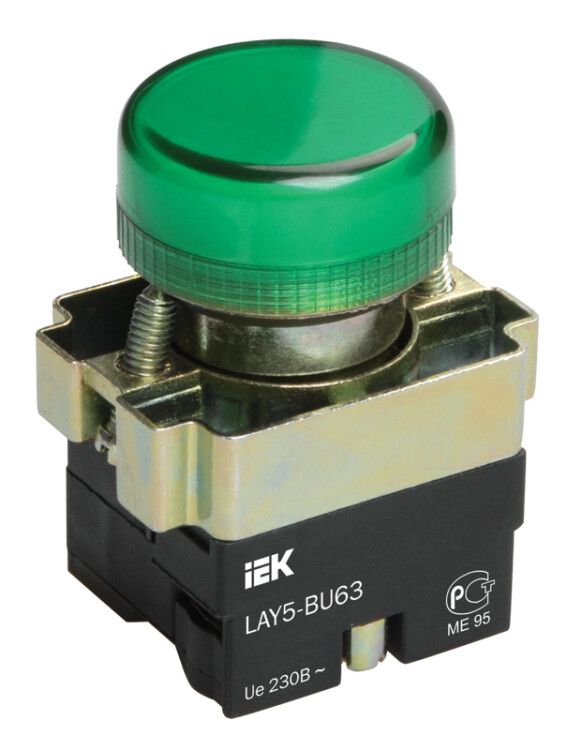

Индикатор светосигнальный LAY5-BU63 d22мм 230В зел. KARAT IEK BLS50-BU-K06

Индикатор светосигнальный диаметр 22 мм, 230 В, зеленый от IEK (ИЭК), артикул bls50-bu-k06 - это надежный элемент сигнализации для визуального отображения состояния цепей в электрощитах и промышленном оборудовании. Устройство работает от сети переменного тока 230 В и оснащено встроенной лампой, что исключает необходимость самостоятельной установки источника света.

Назначение и область применения

Индикатор светосигнальный диаметр 22 мм, 230 В, зеленый используется для отображения рабочего состояния оборудования - например, когда цепь включена, система готова к запуску или устройство находится в штатном режиме. Подходит для монтажа в распределительных щитах, пультах управления, станках, конвейерах и других системах автоматизации. Зеленый цвет стандартизирован как сигнал «норма» или «работа» согласно общепринятой практике.

Технические характеристики

• Диаметр корпуса: 22 мм - соответствует стандартным отверстиям для установки в панелях
• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 0,001 А - крайне малый потребляемый ток, не нагружает цепь управления
• Цвет свечения: зеленый
• Тип цоколя: BA9s - совместим с типовой лампой этого формата
• Тип линзы: плоская - обеспечивает равномерное рассеивание света без бликов
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов
• Степень защиты: IP40 - защищен от предметов более 1 мм, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Срок службы: 10 лет - при соблюдении условий эксплуатации
• Комплектация: с установленной лампой
• Количество индикаторов: один
• Нормативный документ: ГОСТ Р 50030.5.1 - соответствие требованиям к аппаратам управления и коммутационным устройствам

Совместимость и монтаж

Индикатор светосигнальный диаметр 22 мм, 230 В, зеленый предназначен для монтажа на металлическую или пластиковую монтажную плату через круглое отверстие диаметром 22 мм. Для фиксации используется резьбовая гайка, которая затягивается с тыльной стороны панели. Подключение осуществляется через два винтовых контакта - к ним подводятся провода от управляющей цепи. Цоколь BA9s позволяет легко заменить лампу при выходе из строя без демонтажа всего устройства.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.5.1, который регламентирует безопасность и функциональность электрооборудования управления. Степень защиты IP40 предотвращает попадание инструментов и проводов диаметром более 1 мм внутрь корпуса, однако не обеспечивает защиту от влаги и пыли - поэтому применение допускается только внутри закрытых щитов. Климатическое исполнение УХЛ4 гарантирует работу в условиях нормальной влажности и температурного режима, характерных для производственных помещений в средней полосе России.

Преимущества

• Встроенная лампа - не требует дополнительных расходных материалов при установке
• Высокая долговечность - срок службы до 10 лет снижает частоту обслуживания
• Простая замена лампы - благодаря цоколю BA9s можно менять источник света без снятия индикатора с панели
• Стандартный диаметр 22 мм - совместим с большинством существующих панелей и щитов
• Четкий визуальный сигнал - зеленый цвет хорошо воспринимается даже при ярком фоновом освещении

Ограничения применения

• Не применяется во внешних установках - степень защиты IP40 не защищает от влаги и пыли
• Не рекомендован для мест с высокой вибрацией - возможна потеря контакта при длительном воздействии механических колебаний
• Подходит только для сетей переменного тока 230 В - нельзя использовать в цепях постоянного тока или другого напряжения
• Не предназначен для работы при температурах ниже −25C или выше +40C - риск снижения срока службы или отказа

Примеры использования

• Индикация включения питания на силовом щите
• Сигнал «готов к работе» на пульте управления станком
• Обозначение активного канала в системе автоматического контроля
• Функциональный индикатор в распределительных пунктах (РЩ, ЩО, ЩК)

Практические советы

• При монтаже проверьте точность диаметра отверстия - должно быть точно 22 мм; меньшее отверстие повредит корпус, большее - вызовет люфт и плохую фиксацию
• Не перегибайте провода при подключении - винтовые клеммы чувствительны к усилиям, используйте жилы с медными наконечниками для многожильных проводов
• При замене лампы выключите питание - хотя ток потребления минимален, работа под напряжением увеличивает риск поражения током
• Для группового монтажа нескольких индикаторов используйте одинаковый тип подключения и расположение - это упрощает диагностику и обслуживание
• Индикатор светосигнальный диаметр 22 мм, 230 В, зеленый от IEK (ИЭК) - артикул bls50-bu-k06 - лучше сочетать с другими изделиями серии IEK для единых стандартов сборки и сервиса
