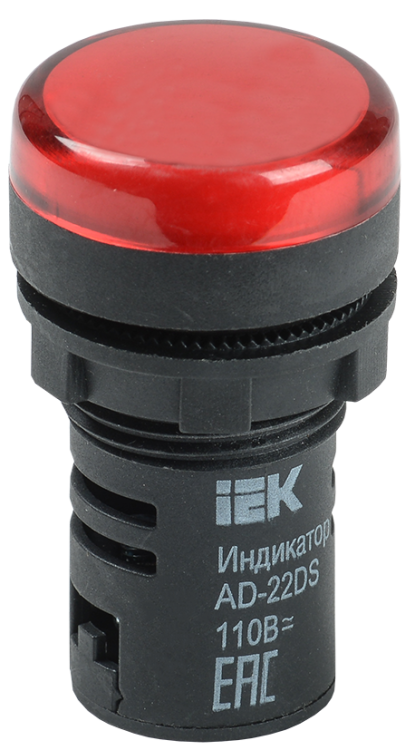

Лампа сигнальная AD22DS KARAT 22мм красный 230В IEK (ИЭК) BLS10-ADDS-230-K04

Лампа светосигнальная AD22DS LED матрица d22мм красный 230В от IEK - это надёжный индикатор состояния цепей для установки в электрощитах и промышленном оборудовании. Модель адаптирована под стандартные условия эксплуатации, обеспечивает долгий срок работы и совместима с сетями переменного и постоянного тока.

Назначение и область применения

Лампа светосигнальная AD22DS LED матрица d22мм красный 230В используется для визуальной индикации включённого состояния электрической цепи. Красный цвет свечения применяется для обозначения аварийных ситуаций, активной мощности или предупредительных сигналов. Устанавливается в распределительных щитах, пультах управления, станках, конвейерах и других устройствах промышленной автоматизации.

Технические характеристики

• Номинальное напряжение: 230 В (работает как на переменном, так и на постоянном токе)
• Тип лампы: светодиод (LED) - низкое энергопотребление, высокая яркость
• Номинальный ток: 0,02 А
• Цвет свечения: красный
• Диаметр отверстия для монтажа: 22 мм
• Степень защиты: IP40 - защищена от предметов больше 1 мм, но не от воды
• Срок службы: до 10 лет при нормальных условиях эксплуатации
• Тип подключения: винтовые зажимы - удобны для быстрого монтажа проводов
• Тип линзы: плоская - равномерное рассеивание света без бликов
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Количество индикаторов: один
• Способ монтажа: на монтажную плату - требует фиксации через отверстие и крепления с тыльной стороны

Совместимость и монтаж

Лампа светосигнальная AD22DS LED матрица d22мм красный 230В устанавливается в панели с отверстием диаметром 22 мм. Для монтажа требуется подготовить место в корпусе или щите, продеть выводы проводов через заднюю часть и затянуть их винтовыми клеммами. Подключение возможно как к сети 230 В AC, так и к источникам DC того же напряжения. Не требует внешних резисторов или драйверов - работает напрямую.

Безопасность и стандарты

Лампа соответствует ГОСТ Р 50030.5.1 - требованиям к коммутационным аппаратам низковольтного оборудования. Сертифицирована для использования в системах автоматизации и распределения электроэнергии. Отсутствие защиты от влаги (IP40) делает её непригодной для открытых площадок или сырых помещений.

Преимущества

• Высокая надёжность благодаря использованию светодиодной матрицы - отказы крайне редки
• Долгий срок службы (до 10 лет) снижает необходимость замены и обслуживания
• Низкое потребление тока (0,02 А) позволяет использовать в цепях с ограниченной нагрузкой
• Простой винтовой контакт упрощает подключение и ремонт
• Плоская линза даёт равномерное освещение без “горящих точек”

Ограничения применения

• Не предназначена для установки во влажных средах - степень защиты IP40 исключает воздействие воды и пылевых потоков
• Только для внутреннего монтажа - не выдерживает перепады температур ниже −25C и выше +40C
• Подходит только для монтажа в панелях с отверстием точно 22 мм - другие размеры не подходят
• Не имеет механической кнопки или функции тестирования - только индикация

Примеры использования

• Индикация включения насоса в системе водоснабжения
• Сигнал аварии на панели управления конвейером
• Обозначение наличия напряжения в силовом шкафу
• Индикатор готовности к запуску станка ЧПУ
• Функциональный элемент в распределительных щитах жилых и промышленных зданий

Практические советы

• Перед установкой проверьте соответствие диаметра отверстия - 22 мм - чтобы избежать люфта или повреждения корпуса
• При подключении используйте провода сечением не менее 0,5 мм2 - достаточного для тока 0,02 А и надёжного контакта в винтовых клеммах
• Не устанавливайте лампу светосигнальная AD22DS LED матрица d22мм красный 230В рядом с источниками тепла - это сокращает срок службы светодиодов
• Для групповой индикации рекомендуется использовать одновременно несколько моделей одного типа - это обеспечит единый стиль и яркость
• Артикул bls10-adds-230-k04 - единственный в линейке IEK с таким сочетанием цвета, напряжения и диаметра; аналоги других брендов могут отличаться по габаритам
