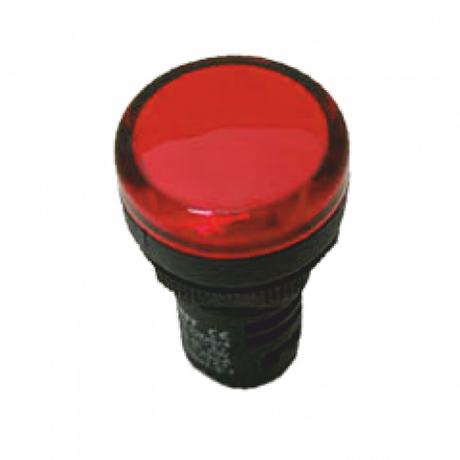

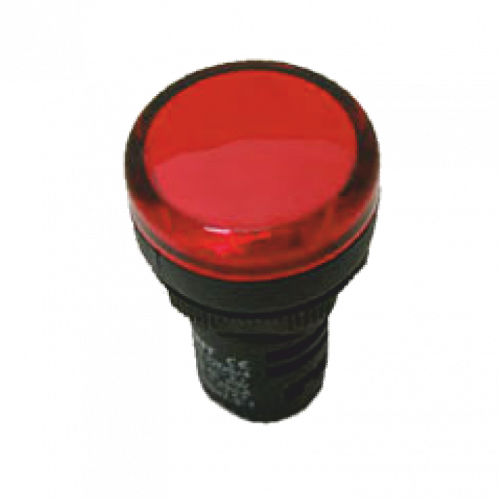

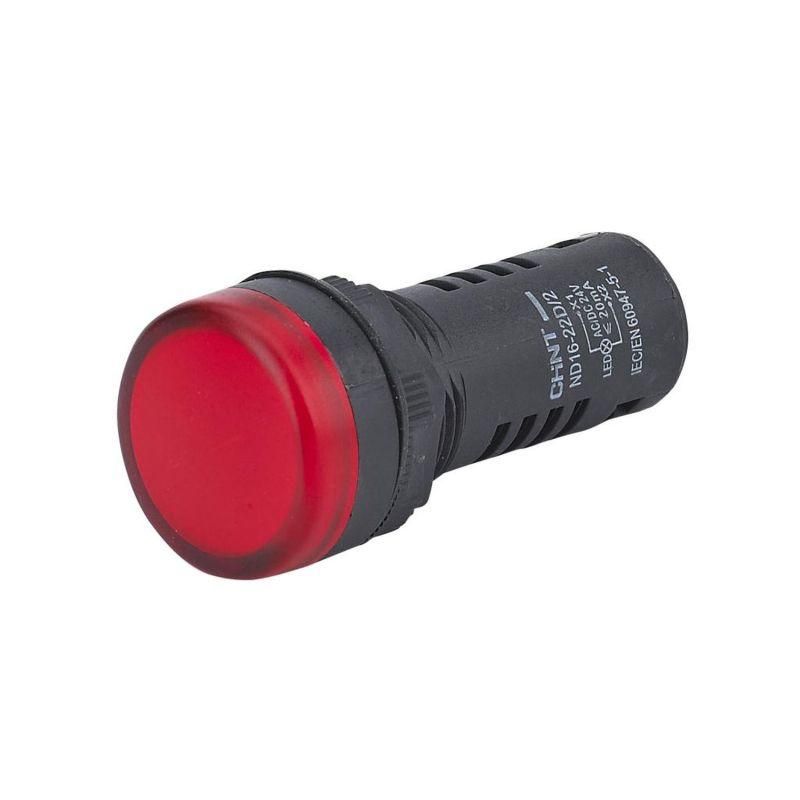

Индикатор ND16-22D/2 красный AC/DC230В (R) | 593075 CHINT

Индикатор CHINT ND16-22D/2 красный AC/DC 230В (R) - компактный световой сигнал для визуального отображения состояния оборудования в цепях переменного и постоянного тока. Подходит для панелей управления, автоматических систем и промышленного оснащения.

Назначение и область применения

Индикатор ND16-22D/2 используется для сигнализации включения питания, рабочего режима или аварийного состояния устройств. Применяется в щитах управления, на пультах, в оборудовании с сетью 230 В - например, на станках, насосах, конвейерах, системах вентиляции. Благодаря универсальному типу напряжения AC/DC работает как в бытовых, так и в промышленных сетях.

Технические характеристики

• Номинальное напряжение: 230 В (переменный и постоянный ток)
• Тип лампы: светодиод - долговечный, энергоэффективный, не требует замены в течение всего срока службы
• Цоколь: BA9s - стандартизированный двухконтактный цоколь, совместимый с большинством аналогичных индикаторов
• Цвет линзы: красный - высокая видимость, соответствует стандартам безопасности для предупредительных сигналов
• Форма линзы: плоская - обеспечивает равномерное рассеивание света без бликов
• Степень защиты: IP40 - защищён от твёрдых частиц крупнее 1 мм, но не от воды; подходит для внутренней установки в закрытых щитах
• Корпус: чёрный, прочный пластик - устойчив к механическим воздействиям и химически агрессивным средам
• Размеры: 30,5 × 22 × 15 мм - компактный формат для плотной компоновки
• Подключение: винтовые зажимы - надёжный контакт, удобен для многожильных проводов до 2,5 мм2
• Срок службы: до 40 000 часов - гарантирует работу без замены в течение многих лет

Совместимость и монтаж

Индикатор ND16-22D/2 устанавливается в отверстие диаметром 16 мм - стандарт для серии ND16. Крепится фиксирующим кольцом из металла, которое затягивается с тыльной стороны панели. Для монтажа требуется только отвертка. Лампа уже встроена - не нуждается в самостоятельной замене. Совместим с любыми устройствами, работающими на 230 В AC/DC. Не рекомендуется использовать в условиях повышенной влажности или открытых площадках - степень защиты IP40 не предусматривает защиту от брызг.

Безопасность и стандарты

Индикатор CHINT ND16-22D/2 соответствует требованиям международных норм для промышленной электроники. Серия ND16 прошла тестирование на помехозащищённость - не создаёт радиопомех и устойчива к внешним электромагнитным влияниям. Соответствует стандартам IEC 60073 и EN 60947-5-1 для индикационных устройств.

Преимущества

• Универсальность: работает как от переменного, так и от постоянного тока - не требует выбора модели по типу сети
• Высокая надёжность: светодиод с гарантией 40 000 часов снижает расходы на обслуживание
• Механическая прочность: прочный корпус и фиксирующее кольцо обеспечивают устойчивость к вибрациям
• Легкий монтаж: винтовое подключение и стандартный размер посадочного места позволяют заменить старый индикатор без переделки панели
• Помехозащищённость: не вызывает помех в соседних цепях и не реагирует на внешние ЭМИ

Ограничения применения

• Не предназначен для установки во влажных помещениях, на улице или в местах с возможностью попадания воды - IP40 не защищает от брызг
• Не подходит для цепей с напряжением выше 230 В - перегрузка приведёт к выходу из строя
• Не имеет функции мигания - только постоянное свечение
• Замена лампы невозможна - при отказе меняется весь индикатор

Примеры использования

• Сигнал «питание включено» на распределительном щите
• Индикация готовности к запуску на станке ЧПУ
• Обозначение активного канала в системе автоматизации
• Сигнализация аварии на конвейере (при использовании в связке с реле)

Практические советы

• Перед установкой проверьте соответствие напряжения сети 230 В - даже небольшое превышение сокращает срок службы светодиода
• При монтаже в металлическом шкафу убедитесь, что корпус индикатора не контактирует с токоведущими частями - хотя IP40 защищает от пыли, он не изолирует от пробоя
• Для группового монтажа нескольких индикаторов используйте одинаковые модели - это упрощает замену и сервис
• При замене старого индикатора - проверьте цоколь: BA9s отличается от других (например, BAY15d) - несовместимость приведёт к невозможности установки
• Артикул 593075 - точный идентификатор для заказа запасных единиц. Храните одну резервную единицу - замена занимает менее минуты.
