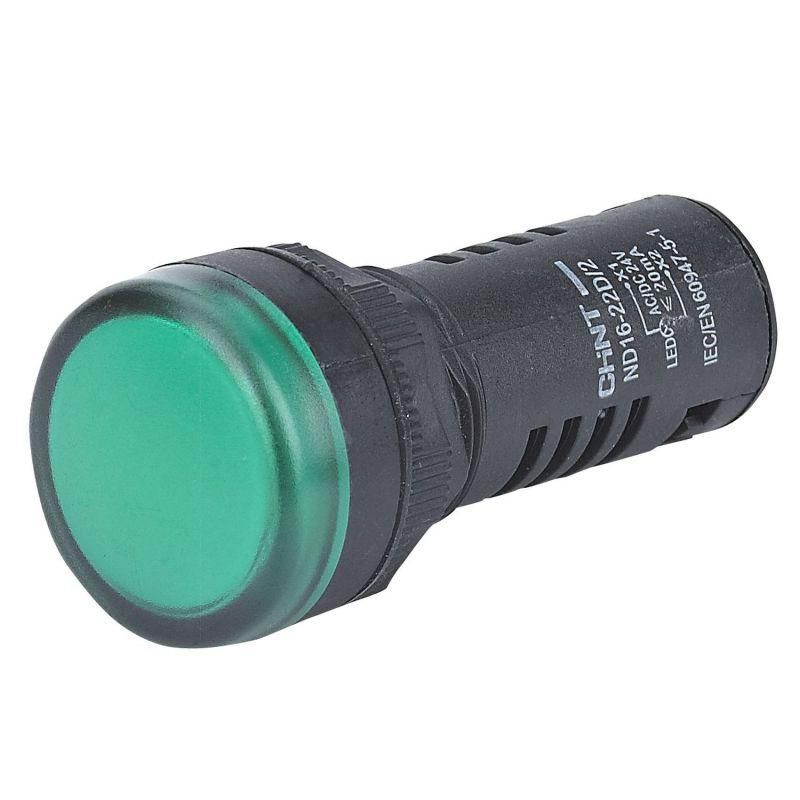

Индикатор ND16-22D/2 зеленый AC/DC230В (R) | 593077 CHINT

Индикатор CHINT ND16-22D/2 зеленый AC/DC 230В (R) - компактный световой сигнал для визуального контроля состояния оборудования в цепях переменного и постоянного тока до 230 В. Подходит для панелей управления, автоматических систем и промышленных устройств.

Назначение и область применения

Индикатор ND16-22D/2 зеленый AC/DC 230В (R) используется для отображения включённого состояния устройства - например, когда питание подано, машина запущена или система готова к работе. Цвет линзы - зелёный, что соответствует стандартным обозначениям «нормальное состояние». Применяется в щитах управления, на пультах, в оборудовании для пищевой, фармацевтической и легкой промышленности, где требуется надёжный визуальный индикатор без высокой степени защиты.

Технические характеристики

• Номинальное напряжение: 230 В - работает как в сетях переменного (AC), так и постоянного (DC) тока;
• Тип лампы: светодиод - энергоэффективный, долговечный, не требует замены в течение всего срока службы;
• Цоколь: BA9s - стандартизированный двухконтактный цоколь, совместим с большинством современных гнезд;
• Цвет линзы: зелёный - обеспечивает хорошую видимость при любом освещении;
• Тип линзы: плоская - позволяет устанавливать индикатор flush с поверхностью панели;
• Подключение: винтовые клеммы - надёжное и простое для монтажа проводами до 2,5 мм2;
• Степень защиты: IP40 - защищён от предметов более 1 мм, но не от воды и пыли;
• Размеры: 30,5×22×15 мм - компактный форм-фактор для плотной компоновки;
• Переднее кольцо: пластиковое, есть - обеспечивает герметичную посадку в отверстие панели и фиксацию;
• Срок службы: до 40 000 часов - гарантирует работу без замены в течение многих лет;
• Комплектация: с установленной лампой - не требует самостоятельной установки светодиода.

Совместимость и монтаж

Индикатор ND16-22D/2 зеленый AC/DC 230В (R) устанавливается в круглое отверстие диаметром 16 мм - типовая посадка для серии ND16. Переднее кольцо фиксируется с помощью резьбы, после чего корпус зажимается сзади. Для подключения используйте провода сечением до 2,5 мм2. Клеммы рассчитаны на многожильные и одножильные провода. Убедитесь, что глубина панели достаточна для размещения задней части индикатора (15 мм). Монтаж возможен как на вертикальных, так и на горизонтальных поверхностях.

Безопасность и стандарты

Индикатор CHINT ND16-22D/2 соответствует требованиям безопасности для бытовых и промышленных устройств. Серия ND16 прошла тестирование на помехозащищённость - минимизирует влияние электромагнитных помех от частотных преобразователей и двигателей. Напряжение 230 В соответствует европейским и российским нормам для силового оборудования. Отсутствие защиты от брызг и пыли (IP40) делает его непригодным для открытых площадок или влажных сред.

Преимущества

• Универсальность: один индикатор работает как на переменном, так и на постоянном токе - снижает количество запасных частей;
• Долговечность: светодиод с гарантией 40 000 часов исключает необходимость регулярной замены;
• Простота монтажа: винтовое подключение и стандартный размер посадочного места позволяют заменить старый индикатор без доработки панели;
• Помехозащищённость: внутренняя схема подавляет импульсные помехи - важное преимущество в условиях промышленной автоматизации;
• Фиксированная линза: плоский дизайн предотвращает накопление пыли и легко моется.

Ограничения применения

Индикатор ND16-22D/2 зеленый AC/DC 230В (R) нельзя использовать в условиях повышенной влажности, на улице, в помещениях с мытьём водой или в местах с большим количеством пыли - степень защиты IP40 не обеспечивает защиту от жидкости и пылевых потоков. Также он не предназначен для работы при температуре ниже -20 C или выше +60 C - указанные значения не указаны явно, но для светодиодов этого класса такие условия выходят за рамки нормальной эксплуатации. Не применяйте в взрывоопасных зонах - отсутствуют соответствующие сертификаты.

Примеры использования

• Индикация включения питания на распределительном щите;
• Сигнал «готово» на станках ЧПУ и конвейерах;
• Индикация работоспособности системы автономного питания;
• Обозначение активного режима на пультах управления насосными станциями;
• Встраивание в шкафы автоматики для лабораторного оборудования.

Практические советы

• При замене старого индикатора проверьте соответствие цоколя BA9s - другие типы (например, T1.5) не подходят;
• Не перегружайте клеммы - максимальное сечение провода - 2,5 мм2; большие жилы могут повредить контакт;
• При установке в металлическую панель убедитесь, что переднее кольцо изолировано от контакта с корпусом - риск короткого замыкания;
• Для удобства обслуживания рекомендуется выносить индикаторы в доступные участки панели - особенно если они используются для оперативного контроля;
• Серия ND16 совместима с другими моделями этой же линейки - можно комбинировать цвета и функции в одном блоке.
