Индикатор помехозащищенный ND16-22D/4K2 зеленый АС 230В (R) | 146694 CHINT

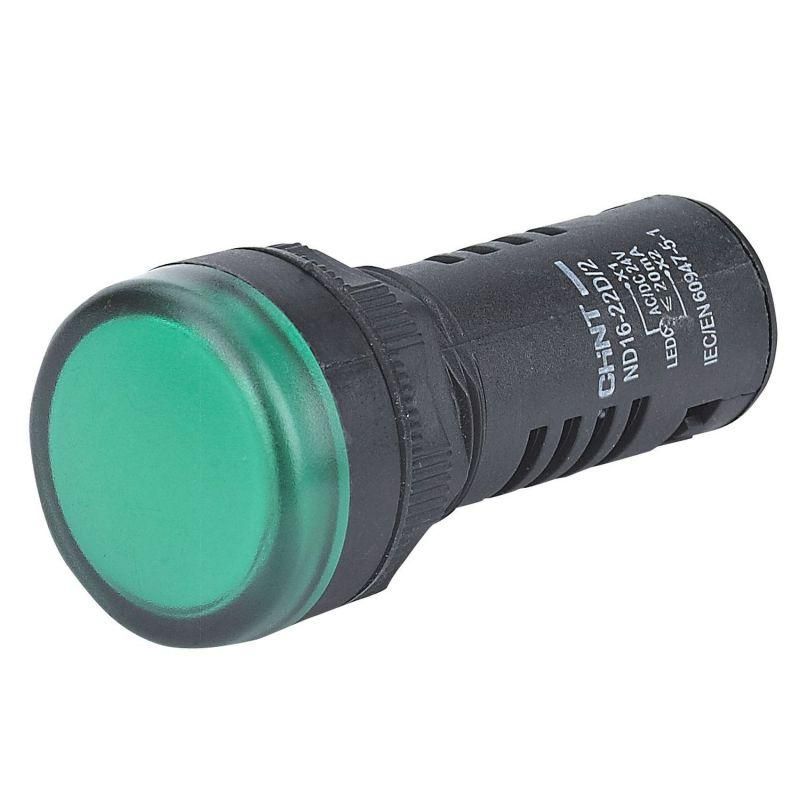

Индикатор помехозащищенный ND16-22D/4K2 зеленый AC 230В (R) от CHINT - компактный световой индикатор для визуального контроля состояния оборудования в условиях электромагнитных помех. Применяется в автоматических системах управления, пультах и распределительных щитах. Артикул 146694 соответствует серии ND16, известной надежностью и долговечностью.

Назначение и область применения

Индикатор ND16-22D/4K2 зеленый AC 230В (R) предназначен для отображения рабочего состояния электрооборудования - например, включенного питания, готовности системы или нормальной работы цепи. Подходит для установки в панели управления, шкафах автоматики, на станках, конвейерах и других устройствах, где требуется четкий визуальный сигнал. Благодаря помехозащитной конструкции, работает устойчиво даже рядом с частотными преобразователями, сварочным оборудованием и другими источниками ЭМП.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Тип тока: Переменный (не поддерживает постоянный ток)
• Цвет линзы: Зеленый - указывает на “готово”, “работает” или “норма”
• Форма линзы: Плоская - обеспечивает равномерное рассеивание света
• Тип цоколя: BA9s - стандартный двухконтактный цоколь с фиксацией поворотом
• Подключение: Винтовые зажимы - удобны для быстрого монтажа проводов до 2,5 мм2
• Габариты: 30,5 × 22 × 15 мм - компактный формат для плотной компоновки
• Цвет корпуса: Черный - снижает блики, маскирует загрязнения
• Наличие кольца: Да - позволяет закрепить индикатор в отверстии 16 мм
• Степень защиты: IP40 - защищён от твердых частиц крупнее 1 мм, но не от воды
• Комплектация: Уже содержит лампу - замена не требуется при установке
• Ресурс: До 40 000 часов работы - срок службы без обслуживания

Совместимость и монтаж

Индикатор ND16-22D/4K2 зеленый AC 230В (R) совместим с любыми устройствами, имеющими стандартное отверстие Ø16 мм для установки. Для монтажа необходимо:

• Вырезать в панели круглое отверстие диаметром 16 мм
• Вставить индикатор до щелчка - кольцо фиксирует его сзади
• Подключить два провода к винтовым клеммам: L (фаза) и N (нуль)
• Не перепутать полярность - хотя для переменного тока она не важна, соблюдение порядка улучшает безопасность

Лампа встроена и не подлежит замене - при выходе из строя весь индикатор заменяют целиком.

Безопасность и стандарты

Индикатор соответствует требованиям безопасности для внутреннего использования в сухих помещениях. Степень защиты IP40 исключает попадание инструментов или крупных частиц, но не защищает от влаги - не применяйте в сырых средах, на улице или в местах возможного брызгов. Серия ND16 прошла испытания на устойчивость к электромагнитным помехам, что важно для промышленных объектов.

Преимущества

• Помехозащищенная конструкция - минимизирует ложные срабатывания в условиях ЭМП
• Встроенная лампа - не требует самостоятельной закупки и замены
• Долгий срок службы (до 40 000 часов) - снижает затраты на обслуживание
• Универсальность серии ND16 - один тип индикатора подходит для AC и DC версий (хотя этот экземпляр только для AC)
• Черный корпус и плоская линза - обеспечивают хорошую видимость сигнала даже при ярком освещении

Ограничения применения

• Не предназначено для использования во влажных, пыльных или агрессивных средах - IP40 недостаточно для таких условий
• Работает только от сети 230 В переменного тока - нельзя использовать с постоянным током, 12/24 В или другим напряжением
• Нельзя разбирать - лампа не меняется, при отказе нужна полная замена
• Не рекомендовано для установки вблизи высокотемпературных элементов - риск перегрева корпуса

Примеры использования

• Индикация включения станка на пульте управления
• Сигнал “питание есть” в силовом шкафу
• Индикация работоспособности контроллера в системе автоматизации
• Обозначение активного режима на конвейере или насосной станции
• Встраивание в распределительные щиты с частотниками - благодаря помехозащите не мерцает

Практические советы

• При монтаже проверьте, чтобы отверстие было точно Ø16 мм - слишком маленькое повредит кольцо, большое - вызовет люфт
• Не используйте индикатор в качестве основного предохранителя или коммутирующего элемента - он только для индикации
• При замене старого индикатора - сравните цоколь BA9s и напряжение 230 В AC; другие модели серии ND16 могут иметь другой цвет или напряжение
• Для многоканальных панелей лучше выбирать индикаторы одной серии - так легче поддерживать единый стиль и запасные части
• Артикул 146694 - это именно модель с зеленой линзой и 230 В AC. Если нужен красный или белый - ищите другие варианты серии ND16
