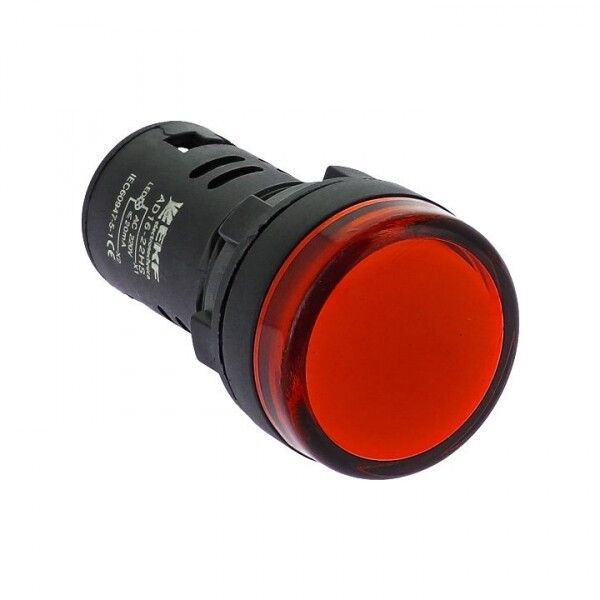

Матрица светодиодная AD16-22HS красный 230 В AC| ledm-ad16-r | EKF

Матрица светодиодная AD16-22HS красный 230 В AC от EKF - это компактный индикатор для визуального отображения состояния электрических цепей в аппаратуре управления. Артикул ledm-ad16-r предназначен для установки в щитах, пультах и распределительных устройствах, где требуется надежная сигнализация на напряжении 230 В переменного тока.

Назначение и область применения

Матрица светодиодная AD16-22HS красный 230 В AC используется для индикации включённого состояния оборудования. Её устанавливают там, где важно быстро определить, работает ли устройство: в кнопочных постах, вводно-распределительных устройствах (ВРУ), системах автоматического включения резерва (АВР), станциях управления электроприводами и других местах контроля электрических цепей. Подходит для работы в условиях промышленной автоматизации и объектов ЖКХ, энергетики, машиностроения.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Частота: 50 Гц (совместима с сетью 50–60 Гц)
• Цвет свечения: красный
• Тип лампы: светодиод - долговечный, энергоэффективный, не требует замены при нормальном режиме
• Степень защиты: IP40 - защищена от предметов больше 1 мм, но не от воды и пыли
• Диапазон рабочих температур: от -10 C до +40 C
• Габариты: 22×22×10 мм - компактный формат для плотной компоновки
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Материал корпуса: пластик - легкий, устойчивый к коррозии
• Тип линзы: высокая - обеспечивает яркую и сфокусированную видимость
• Количество индикаторов: один
• Цоколь: BA9s - совместим с типичными гнездами для индикаторов в панелях управления

Совместимость и монтаж

Матрица светодиодная AD16-22HS красный 230 В AC устанавливается в стандартные круглые отверстия диаметром 22 мм. Для монтажа достаточно продеть провода через заднюю часть и затянуть их винтовыми зажимами. Убедитесь, что в вашем шкафу есть место под фиксацию с помощью крепёжного кольца из пластика, входящего в комплект. Лампа уже вмонтирована - менять её не нужно. Совместима с любыми панелями, имеющими гнездо типа BA9s. Не используйте с напряжением выше 230 В - возможен выход из строя.

Безопасность и стандарты

Изделие соответствует требованиям к индикационному оборудованию для цепей переменного тока до 660 В и постоянного до 400 В, указанным в описании производителя. Однако степень защиты IP40 исключает применение во влажных средах, на улице или в помещениях с повышенной запылённостью. Не рекомендовано использование в взрывоопасных зонах.

Преимущества

• Светодиодный источник света - срок службы до 50 000 часов, почти не нагревается
• Низкое энергопотребление - экономично при длительной работе
• Яркая красная индикация - хорошо заметна даже при ярком освещении
• Простой монтаж - не нужны дополнительные переходники или адаптеры
• Компактность - позволяет размещать несколько индикаторов на ограниченной площади

Ограничения применения

• Не подходит для внешней установки - IP40 не защищает от влаги и пыли
• Работает только при напряжении 230 В AC - не совместима с 12/24/48 В постоянного тока
• Температурный диапазон ограничен: ниже -10 C и выше +40 C возможны отказы
• Не предназначена для частых механических ударов - хрупкий пластиковый корпус
• Не имеет функции мигания - только постоянное свечение

Примеры использования

• Индикация “включено” на пульте управления насосной станцией
• Сигнализация активного канала в АВР
• Обозначение питания вводного автомата в ВРУ
• Индикация готовности к запуску в станках с ЧПУ
• Фиксация состояния контактора в панели управления конвейером

Практические советы

• Перед установкой проверьте соответствие напряжения сети - 230 В +-10%. Превышение вызовет перегрузку.
• При монтаже в металлический щит убедитесь, что корпус не соприкасается с токоведущими элементами - риск КЗ.
• Для многоканальных панелей используйте цветовые коды: красный - “работает”, зелёный - “готов”, жёлтый - “ожидание”.
• При замене старых лампочек - AD16-22HS легко заменяет обычные лампы накаливания того же цоколя BA9s.
• Не закручивайте винты слишком сильно - можно повредить контактные площадки внутри корпуса.
