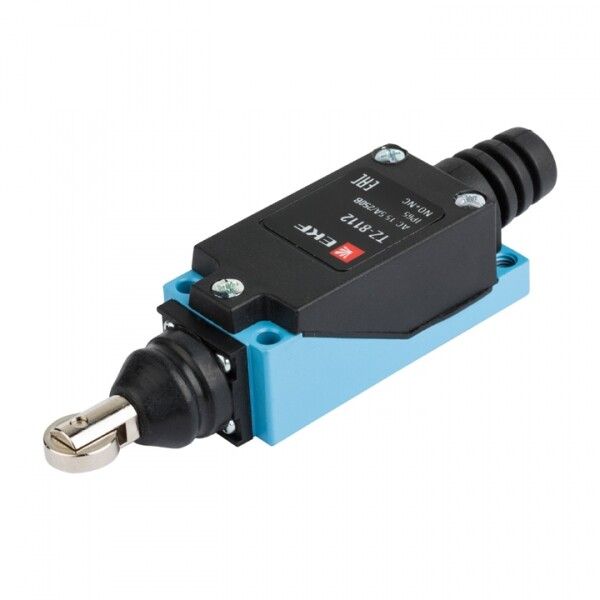

Выключатель концевой TZ-8112 PROxima EKF tz8112

Выключатель концевой TZ-8112 PROxima от EKF предназначен для фиксации положения подвижных механизмов в системах автоматизации - например, на станках, конвейерах или шлюзах. Этот модельный ряд отличается надёжностью в условиях запылённости и повышенной влажности благодаря защите IP65.

Назначение и область применения

Выключатель концевой TZ-8112 PROxima используется для контроля оконечных положений движущихся элементов: дверей, платформ, рычагов, заслонок. Он замыкает или размыкает управляющую цепь при достижении заданной точки перемещения. Применяется в системах автоматического управления, сигнализации и безопасности на производстве, в логистике и на транспорте.

Технические характеристики

• Номинальное напряжение: 230 В - подходит для стандартных сетей переменного тока
• Номинальный рабочий ток: 5 А - способен коммутировать нагрузки до 1150 Вт при 230 В
• Степень защиты: IP65 - полностью герметичен против пыли и защищён от струй воды из любого направления
• Тип включения: мгновенный переключатель - контакт изменяет состояние сразу при воздействии, без задержки
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО) - позволяет использовать как для старта, так и для остановки
• Тип элемента управления: толкатель с роликом - обеспечивает плавное срабатывание при контакте с поверхностью, снижает износ
• Рабочая температура: от -25 C до +50 C - работает в холодных цехах и жарких помещениях
• Материал корпуса: пластик - легкий, устойчив к химическим веществам, не проводит ток
• Форма корпуса: прямоугольный параллелепипед - компактная форма для установки в ограниченном пространстве
• Подключение: зажимаемый - провода фиксируются в клеммной колодке без пайки
• Способ монтажа: накладной - крепится болтами к поверхности, не требует врезки

Совместимость и монтаж

Выключатель TZ-8112 PROxima совместим со всеми устройствами, использующими сигналы от концевых выключателей: контроллеры PLC, реле времени, пускатели. Для монтажа требуется свободный доступ к месту срабатывания. Крепление осуществляется через два отверстия в основании корпуса. Учитывайте посадочные габариты - корпус имеет прямоугольную форму, что исключает поворот на оси. Подключение проводов: сечение до 2,5 мм2, затяжка клемм - усилием 0,2–0,3 Нм.

Безопасность и стандарты

Выключатель TZ-8112 PROxima соответствует требованиям ГОСТ IEC 60947-5-1-2014 - международному стандарту для аппаратов управления и коммутационных устройств. Соответствие гарантирует безопасность при работе в промышленных условиях и соответствие нормам электроустановок РФ.

Преимущества

• Универсальная комбинация НЗ+НО контактов - позволяет реализовать сложные алгоритмы управления одним устройством
• Роликовый толкатель - минимизирует трение и износ при многократных срабатываниях
• Защита IP65 - выдерживает влажные, пыльные и агрессивные среды без потери функциональности
• Накладной монтаж - не требует доработки конструкции, легко заменяется при необходимости
• Пластиковый корпус - не коррозирует, не нагревается, не создаёт помех

Ограничения применения

• Не предназначен для работы с высокими импульсными токами - максимальный ток 5 А не допускает запуска мощных двигателей напрямую
• Не рассчитан на постоянное погружение в жидкости - IP65 не равно IP67
• Температурный диапазон ограничен - ниже -25 C возможна потеря эластичности материалов, выше +50 C - риск перегрева внутренних контактов
• Не подходит для взрывоопасных зон - отсутствует сертификация Ex

Примеры использования

• Остановка конвейера при достижении крайнего положения
• Активация световой сигнализации при открывании технологической двери
• Фиксация положения люка на бункере перед запуском питателя
• Контроль уровня подъёмника в системе автопогрузчика
• Индикация закрытия крышки оборудования для предотвращения запуска при открытой крышке

Практические советы

• Выбирайте место установки так, чтобы толкатель с роликом контактировал с деталью под углом 90° - это продлит срок службы
• Проверьте посадочный диаметр и толщину объекта, который будет активировать выключатель - он должен иметь достаточную площадь для давления на ролик
• Перед первым запуском проверните толкатель вручную - убедитесь, что контакты переключаются чётко, без заеданий
• При использовании в вибрационных средах дополнительно закрепите провода хомутиками - избежите обрыва из-за усталостного разрушения
• TZ-8112 PROxima - часть серии PROxima от EKF; при замене можно использовать другие модели этой серии с аналогичным типом контактов и степенью защиты
