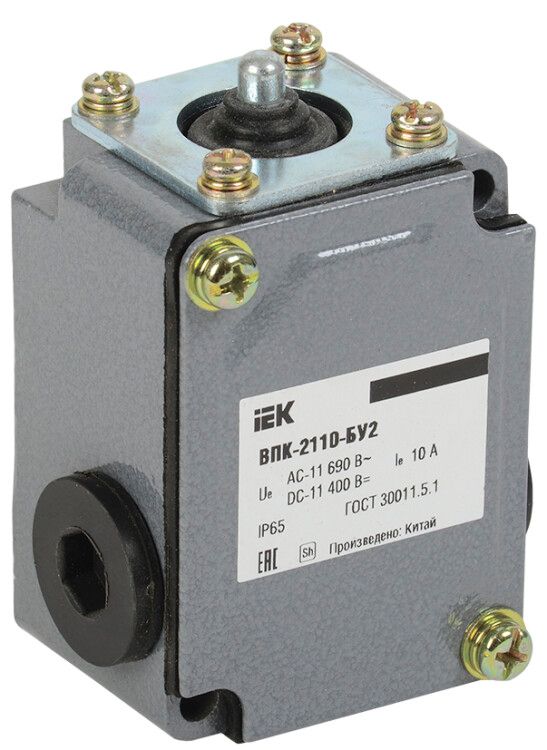

Выключатель концевой ВПК-2110-БУ2, толкатель, IP65, IEK - KV-1-2110-1

Выключатель концевой ВПК-2110-БУ2 — это надёжный механический переключатель с защитой IP65, предназначенный для автоматического размыкания и замыкания цепей управления при достижении объектом заданной позиции. Бренд IEK и артикул kv-1-2110-1 указывают на серийную продукцию, проверенную в промышленных условиях.

Назначение и область применения

Выключатель концевой ВПК-2110-БУ2 используется для контроля положения движущихся элементов: стола станка, шлюзовой заслонки, тележки конвейера или другого механизма. Когда объект сталкивается с толкателем, выключатель срабатывает — замыкает или размыкает контакт, передавая сигнал в систему управления. Применяется там, где нужна точная фиксация предельных положений: в металлургии, машиностроении, пищевой промышленности, логистических системах.

Технические характеристики

• Степень защиты: IP65 — полностью защищён от пыли и струй воды под давлением;
• Номинальный ток: 10 А — допустимый ток через контакты при напряжении до 690 В;
• Напряжение: до 690 В переменного и постоянного тока;
• Количество контактов: один нормально замкнутый (НЗ) и один нормально разомкнутый (НО);
• Тип переключения: мгновенный — контакт изменяет состояние сразу при срабатывании, без задержки;
• Рабочая температура: от –40 °C до +50 °C — работает в холодных ангарах и жарких цехах;
• Механическая износостойкость: 1 млн циклов — срок службы соответствует заявленным 10 годам при интенсивном использовании;
• Корпус: металлический, покрыт порошковой краской — устойчив к коррозии и механическим повреждениям;
• Габариты: 83×60×48 мм — компактный размер для установки в ограниченном пространстве;
• Климатическое исполнение: У2 — предназначен для работы в помещениях с умеренным климатом;
• Способ монтажа: на монтажную плату — крепится болтами к поверхности, не требует DIN-рейки.

Совместимость и монтаж

Выключатель ВПК-2110-БУ2 монтируется на плоскую поверхность с помощью двух крепёжных отверстий. Диаметр отверстий под болты не указан — рекомендуется использовать M4. Для правильной работы важно, чтобы толкатель был установлен так, чтобы усилие приходилось перпендикулярно его оси. Монтажная плата должна быть жесткой — вибрация может вызвать ложные срабатывания. Кабель подводится через резьбовое отверстие M16×1,5 — используйте герметичную втулку. Подключение проводов: клеммы рассчитаны на медные жилы сечением до 2,5 мм².

Безопасность и стандарты

Выключатель соответствует ГОСТ 30011.5.1 — стандарту для концевых выключателей в промышленных системах управления. Функция безопасности реализована через наличие пары НЗ+НО контактов, что позволяет применять устройство в цепях аварийной остановки. Однако сам по себе он не является безопасностным выключателем категории SIL — для таких задач требуется сертифицированное оборудование с дублированием.

Преимущества

• Высокая степень защиты IP65 обеспечивает работу в запылённых и влажных средах без потери функциональности;
• Металлический корпус и порошковое покрытие увеличивают долговечность в агрессивных условиях;
• Мгновенное переключение исключает задержки сигнала — важный фактор для скоростных линий;
• 1 млн циклов — минимальный ресурс, достаточный для многолетней эксплуатации даже в режиме 24/7;
• Наличие обоих типов контактов (НО и НЗ) даёт гибкость в проектировании схем управления.

Ограничения применения

• Не предназначен для прямого управления силовыми цепями выше 10 А — для этого нужны контакторы;
• Не имеет встроенного светового индикатора — нельзя визуально определить текущее состояние без внешнего оборудования;
• Не подходит для взрывоопасных зон — отсутствует взрывозащита Ex;
• Требует механического контакта с объектом — не работает бесконтактно, как датчики Холла или индуктивные;
• Климатическое исполнение У2 не гарантирует работу на открытом воздухе при осадках — для улицы нужен более высокий класс защиты.

Примеры использования

• На конвейере: фиксирует крайнее положение тележки, отправляя сигнал на остановку;
• На станке ЧПУ: определяет возврат инструмента в начальную точку после цикла;
• В шлюзе: контролирует закрытие двери перед запуском процесса;
• В лифтовой системе: сигнализирует о достижении этажа для остановки кабины.

Практические советы

• При установке убедитесь, что толкатель не перегружается боковым усилием — это снижает срок службы;
• Для частых срабатываний (более 100 раз в час) регулярно проверяйте целостность контактов и чистоту толкателя;
• Если в цепи есть индуктивные нагрузки (например, катушки реле), добавьте дугогасящий контур (RC-цепь) для продления жизни контактов;
• При монтаже на вибрирующей поверхности используйте резиновые прокладки между выключателем и основанием;
• Артикул kv-1-2110-1 совпадает с другими модификациями ВПК-2110 — уточните тип толкателя при заказе, поскольку они различаются по форме и ходу.
