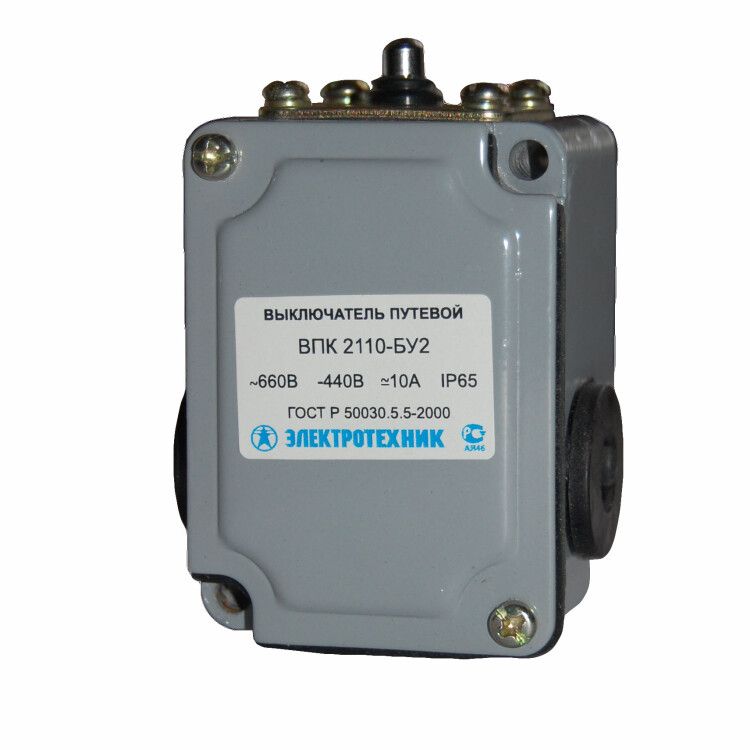

Выключатель путевой конечный ВПК 2110 10A толкатель Электротехник ET000522

Выключатель путевой ВПК-2110-БУ2 от Электротехник - это надёжный концевой выключатель с толкателем и степенью защиты IP65, предназначенный для точного отключения цепей при достижении предельного положения механизма. Артикул et000522 подходит для промышленного использования в условиях запылённости и перепадов температур.

Назначение и область применения

Выключатель путевой ВПК-2110-БУ2 используется для автоматического размыкания или замыкания электрической цепи при физическом контакте с движущейся частью оборудования. Он обеспечивает безопасное завершение цикла работы - например, остановку станка после прохождения заданного пути или закрытие ворот до упора.

Области применения: металлообрабатывающие станки, конвейеры, шлюзы, лифтовые системы, автоматические ворота, устройства с линейным или поворотным перемещением.

Технические характеристики

• Тип: концевой выключатель с толкателем купольного типа
• Переключение: мгновенное (без выдержки времени)
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальный ток: 10 А
• Номинальное напряжение: 660 В
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал корпуса: металл - устойчив к ударным нагрузкам и коррозии
• Рабочая температура: от -40 C до +50 C - подходит для холодных и жарких помещений
• Климатическое исполнение: У2 - для умеренного климата в закрытых помещениях
• Габариты: 60×48×83 мм
• Способ монтажа: на монтажную плату (через отверстия в основании)
• Нормативный документ: ТУ 3428-003-59826184-2005

Совместимость и монтаж

Выключатель путевой ВПК-2110-БУ2 монтируется на заранее подготовленную монтажную плату или раму с помощью болтов через четыре отверстия в основании корпуса. Диаметр отверстий соответствует стандартному креплению для устройств такого класса. Для подключения используйте кабель с медными жилами, например, КВВГ - он совместим по требованиям к гибкости и защите.

Не требует внешнего питания - работает как пассивный коммутирующий элемент. Подключается последовательно в цепь управления или силовую цепь, в зависимости от задачи.

Безопасность и стандарты

Выключатель ВПК-2110-БУ2 имеет функцию безопасности: при срабатывании он гарантированно разрывает цепь, что предотвращает аварийные ситуации. Соответствует требованиям ТУ 3428-003-59826184-2005, которые регламентируют надёжность и долговечность в промышленной среде. IP65 позволяет использовать устройство в зонах с высокой запылённостью и возможным попаданием брызг воды - например, на участках мойки или в сырых цехах.

Преимущества

• Двухконтактная система (НО+НЗ) даёт гибкость в схемах управления - можно одновременно отключить питание и активировать сигнал остановки
• Металлический корпус обеспечивает повышенную механическую прочность против деформаций при частых срабатываниях
• Купольный толкатель легко взаимодействует с поверхностями любой формы - не требует точной ориентации
• Широкий диапазон температур делает его пригодным для использования вне отапливаемых помещений
• Мгновенное переключение минимизирует риск зависания контактов при вибрациях

Ограничения применения

• Не предназначен для установки в местах постоянного погружения в жидкость - IP65 не гарантирует герметичность при длительном подводе
• Не рекомендован для частого использования в условиях сильных ударных нагрузок свыше 10 Н - может произойти смещение внутренних механизмов
• Климатическое исполнение У2 не рассчитано на экстремальные условия (например, морской климат или промышленные выбросы агрессивных паров)
• Отсутствуют встроенные клеммы - требуется внешнее соединение проводами, что увеличивает время монтажа

Примеры использования

• На конвейере: толкатель срабатывает при столкновении с деталью в крайнем положении - отключает двигатель и включает световой индикатор остановки
• На воротах: при полном закрытии толкатель нажимается - размыкает цепь питания двигателя, предотвращая перегрузку
• На фрезерном станке: выключатель фиксирует окончание движения суппорта - сигнализирует системе управления о готовности к следующему циклу

Практические советы

• При установке проверьте, чтобы толкатель свободно нажимался без перекоса - иначе контакт будет работать с перебоями
• Учитывайте габариты 60×48×83 мм при проектировании места крепления - особенно в компактных узлах
• Для долгой службы избегайте установки рядом с источниками сильных электромагнитных помех - хотя выключатель не чувствителен к ним, проводка может реагировать
• Проверяйте целостность контактов каждые 6–12 месяцев при интенсивном использовании - особенно в условиях пыли
• Подбор кабеля: используйте КВВГ с сечением не менее 0,75 мм2 для тока 10 А - это снижает нагрев и повышает надёжность соединения
