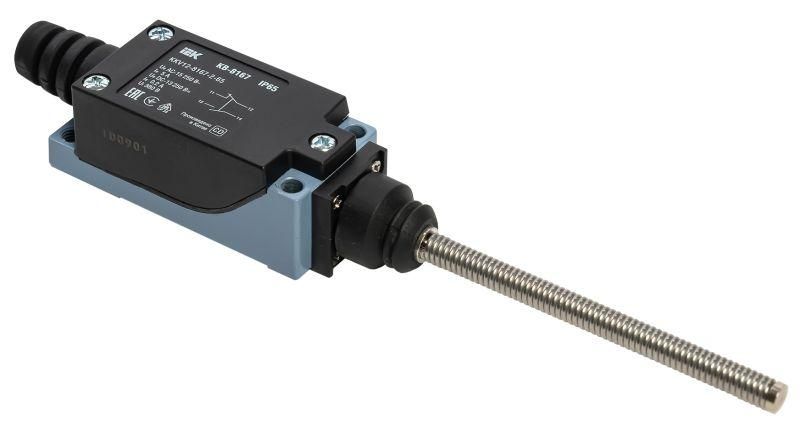

Выключатель концевой КВ-8167 IP65 гибкий пружин. стержень IEK KKV12-8167-2-65

Выключатель концевой КВ-8167 гибкий пружинный стержень IP65 от IEK предназначен для автоматического размыкания или замыкания цепей управления при физическом контакте с движущимися деталями оборудования. Металлический корпус, защищённый по стандарту IP65, делает этот выключатель надёжным в условиях пыли, влаги и механических нагрузок.

Назначение и область применения

Выключатель концевой КВ-8167 гибкий пружинный стержень IP65 используется для контроля положения подвижных узлов в автоматических системах. Он реагирует на физическое давление — например, когда деталь машины задевает гибкий стержень. Это позволяет включить или выключить питание, запустить сигнал тревоги или остановить процесс. Подходит для станков, конвейеров, шлюзов, лифтов, дверей и других устройств с линейным или возвратно-поступательным движением.

Технические характеристики

• Степень защиты: IP65 — полностью герметичен от пыли, защищён от струй воды из любого направления;
• Тип элемента управления: гибкий пружинный стержень — обеспечивает мягкое срабатывание без жесткого удара;
• Тип переключения: мгновенный — контакт изменяет состояние сразу при достижении порогового усилия;
• Номинальный ток: 3 А при переменном токе 125 В (класс AC-15);
• Контакты: один нормально замкнутый (NC), один нормально разомкнутый (NO), один перекидной (SPDT);
• Материал корпуса: металл — прочный, устойчив к деформациям и внешним повреждениям;
• Рабочая температура: от –20 °C до +70 °C — подходит для холодных и жарких помещений;
• Габариты: 78,7 × 28,6 × 24,9 мм — компактная форма для установки в ограниченном пространстве;
• Срок службы: 10 лет — рассчитан на длительную работу без обслуживания;
• Подключение: провода выводятся через резьбовые зажимы внутри корпуса — требует ручного подсоединения;
• Функция безопасности: да — соответствует требованиям к аварийному отключению.

Совместимость и монтаж

Выключатель концевой КВ-8167 гибкий пружинный стержень IP65 совместим со всеми стандартными системами управления на напряжение до 250 В переменного тока. Для монтажа требуется закрепить корпус на неподвижной части механизма так, чтобы стержень свободно касался движущегося элемента. Убедитесь, что посадочное место не создаёт боковой нагрузки — это снижает риск поломки стержня. Присоединение проводов выполняется после снятия крышки корпуса; используйте провода сечением до 1,5 мм². Направление движения объекта должно совпадать с осью стержня — иначе возможны некорректные срабатывания.

Безопасность и стандарты

Выключатель КВ-8167 соответствует требованиям ТР ТС 004/2011 и ГОСТ IEC 60947-5-1. Его функция безопасности реализуется через гарантированное размыкание цепи при активации — что важно для экстренной остановки оборудования. Сертифицирован для использования в промышленных системах, где требуется надёжное отключение при аварии.

Преимущества

• Гибкий пружинный стержень снижает риск поломки при случайных ударах — более долговечен, чем жёсткие рычаги;
• Металлический корпус выдерживает высокую механическую нагрузку — подходит для тяжёлых условий;
• IP65 обеспечивает стабильную работу даже в сыром, пыльном или агрессивном окружении;
• Один перекидной контакт (SPDT) позволяет использовать выключатель в двух режимах одновременно — как включение и как отключение;
• Долгий срок службы — 10 лет — минимизирует затраты на замену и техобслуживание.

Ограничения применения

• Не предназначен для работы с токами выше 3 А — превышение вызывает перегрев и выход из строя;
• Не рекомендован для постоянного погружения в жидкости — IP65 не гарантирует герметичность при длительном контакте с водой;
• Не следует применять в средах с химически агрессивными парями (например, кислоты, щёлочи) — материал корпуса не имеет специального покрытия;
• Установка под углом к оси движения увеличивает вероятность заклинивания стержня — требуется точная ориентация;
• Не подходит для частотных срабатываний свыше 10–15 раз в минуту — это сокращает срок службы контактов.

Примеры использования

• На конвейере: стержень срабатывает при прохождении изделия — останавливает ленту для проверки качества;
• На дверях шкафа: при открывании выключатель размыкает цепь питания — предотвращает включение при открытой двери;
• На станке: при перемещении стола в крайнее положение — выключатель отключает двигатель и подаёт сигнал;
• В лифтах: контролирует положение кабины на уровне этажа — обеспечивает безопасную остановку.

Практические советы

• Перед установкой проверьте, чтобы стержень мог свободно прогнуться на 5–10° без препятствий — это продлит срок службы;
• Используйте кабельные вводы с уплотнителями, если провода выводятся наружу — сохраните степень защиты IP65;
• При использовании в вибрационных средах закрепляйте корпус с помощью контргаек — предотвратите самопроизвольное ослабление;
• Для тестирования срабатывания используйте мультиметр в режиме прозвона — убедитесь, что NC и NO меняют состояние при нажатии;
• Замена выключателя КВ-8167 гибкий пружинный стержень IP65 должна производиться только при отключенном питании — даже при малом токе есть риск поражения.
