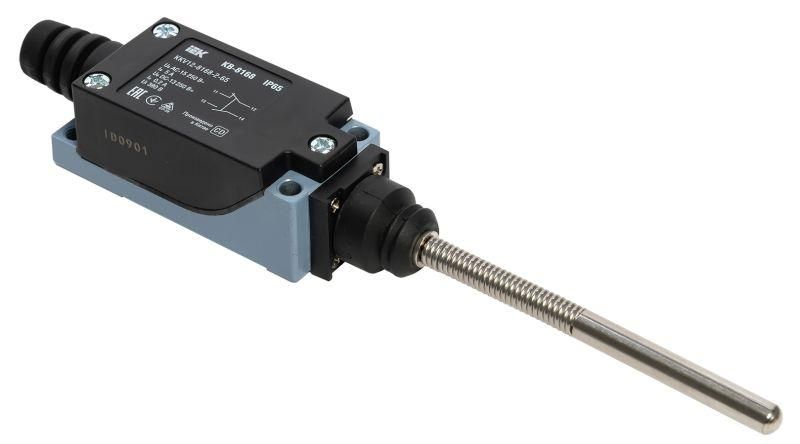

Выключатель концевой КВ-8168 двойной пружинный стержень IP65 - KKV12-8168-2-65 IEK

Выключатель концевой КВ-8168 двойной пружинный стержень IP65 от бренда IEK предназначен для автоматического отключения или включения электрических цепей при достижении механическим элементом предельного положения. Артикул kkv12-8168-2-65 используется в системах управления и сигнализации на оборудовании с движущимися частями.

Назначение и область применения

Выключатель концевой КВ-8168 двойной пружинный стержень IP65 применяется для контроля положения подвижных узлов: дверей, люков, рычагов, столиков станков, конвейеров и других машин. Он замыкает или размыкает цепь при физическом контакте с объектом — например, когда деталь достигает крайнего положения. Подходит для работы в цепях управления, сигнализации и контроля с напряжением до 250 В переменного тока.

Технические характеристики

• Степень защиты: IP65 — полностью защищён от пыли и устойчив к струям воды из любого направления;
• Тип элемента управления: гибкий (пружинный) стержень — обеспечивает мягкое срабатывание без жесткого удара;
• Функция безопасности: да — выключатель можно использовать в аварийных и безопасностных контурах;
• Тип переключения: мгновенный — контакт изменяет состояние сразу при достижении порогового усилия, без задержки;
• Номинальный ток: 3 А при AC-15, 125 В — подходит для слаботочных цепей управления;
• Количество контактов: один нормально замкнутый (НЗ) и один переключающий — позволяет реализовать базовые схемы включения/выключения;
• Рабочая температура: от -20 °C до +70 °C — работает в холодных и жарких условиях производства;
• Материал корпуса: металл — прочная, долговечная конструкция, устойчивая к механическим повреждениям;
• Габариты: 78,7 × 28,6 × 24,9 мм — компактный размер для установки в ограниченном пространстве;
• Тип подключения: прочее — требует внешней проводки через клеммы или выводы (не указан тип разъёма);
• Соответствие нормам: соответствует ТР ТС 004/2011 и ГОСТ IEC 60947-5-1 — сертифицирован для промышленного использования в РФ и ЕАЭС.

Совместимость и монтаж

Выключатель КВ-8168 двойной пружинный стержень IP65 совместим со всеми стандартными креплениями для концевых выключателей. Устанавливается на раму, стенку или опорную поверхность с помощью двух крепёжных отверстий в основании корпуса. Для надёжной работы важно, чтобы ось движения механизма точно попадала на центр пружинного стержня. Диаметр стержня не указан — проверьте совместимость с вашим приводным элементом перед монтажом. Подключение выполняется вручную: провода заводятся в клеммник, затягиваются отвёрткой. Не используйте силовой кабель выше 3 А — перегрузка вызовет выход из строя контактов.

Безопасность и стандарты

Выключатель КВ-8168 двойной пружинный стержень IP65 соответствует требованиям ТР ТС 004/2011 и ГОСТ IEC 60947-5-1, что подтверждает его пригодность для использования в промышленных системах безопасности. Мгновенное переключение и наличие функции безопасности позволяют применять его в аварийных остановках, зонах доступа и интерлок-цепях. Корпус из металла и степень защиты IP65 обеспечивают работу даже в запылённых и влажных средах — например, на пищевых линиях или в цехах с мойкой оборудования.

Преимущества

• Ударопрочная металлическая конструкция снижает риск поломки при интенсивном использовании;
• Пружинный стержень гасит удары, продлевая срок службы как самого выключателя, так и приводного механизма;
• IP65 защищает от пыли и брызг — идеально для суровых условий производства;
• Мгновенное действие гарантирует точное срабатывание без задержек — критично для автоматических систем;
• Соответствие российским и международным стандартам упрощает прохождение проверок и сертификаций.

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 3 А — использование при больших нагрузках приведёт к свариванию контактов;
• Подключение осуществляется вручную; отсутствует встроенный штекер — требуется дополнительная подготовка проводов;
• Не имеет регулировки угла или хода стержня — фиксированная геометрия требует точной настройки установки;
• Работает только при прямом контакте — не подходит для бесконтактного срабатывания (например, по магнитному принципу);
• Не рекомендован для постоянного погружения в жидкости — IP65 не обеспечивает герметичность при длительном подводе.

Примеры использования

• На станках ЧПУ — для определения крайних положений стола или шпинделя;
• На конвейерах — для остановки ленты при достижении грузом конца участка;
• В дверях камер — для отключения питания при открывании;
• В лифтах и эскалаторах — как датчик наличия платформы в нужной позиции;
• В упаковочных машинах — для контроля положения упаковочного механизма.

Практические советы

• Перед установкой проверьте, чтобы пружинный стержень свободно двигался — не допускайте заклинивания;
• При монтаже на вибрирующее оборудование используйте дополнительные демпферы или резиновые прокладки;
• Обязательно учитывайте посадочные размеры: корпус 78,7×28,6×24,9 мм — убедитесь, что есть место для крепления и свободного хода стержня;
• Для долгой службы не нагружайте стержень более чем на 1–2 см хода — превышение снизит ресурс пружины;
• Проверяйте целостность контактов каждые 6–12 месяцев при интенсивной эксплуатации — особенно в пыльных помещениях.
