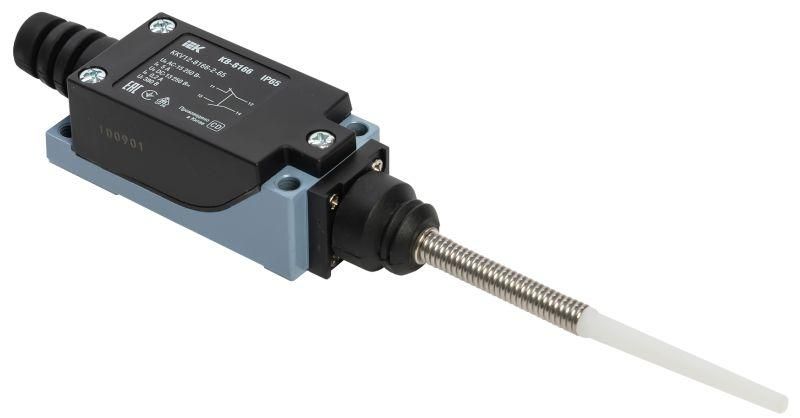

Выключатель концевой КВ-8166 шток пружинный с диэлектриком на отклонение IP65 IEK - KKV12-8166-2-65

Выключатель концевой КВ-8166 шток пружинный с диэлектриком на отклонение IP65 от бренда IEK предназначен для автоматического размыкания или замыкания цепей управления при физическом контакте с движущимися деталями оборудования. Артикул kkv12-8166-2-65 обеспечивает надёжную работу в условиях пыли, влаги и механических нагрузок.

Назначение и область применения

Выключатель концевой КВ-8166 используется для контроля положения подвижных узлов в автоматических системах. Он реагирует на физическое давление - например, когда деталь машины задевает его шток. Это позволяет отключить двигатель, запустить сигнал тревоги или изменить направление движения. Подходит для станков, конвейеров, лифтов, дверных механизмов и других устройств, где требуется точная фиксация границ перемещения.

Технические характеристики

• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления;
• Управление: гибкий пружинный стержень - мягко деформируется при контакте, снижая ударные нагрузки;
• Переключение: мгновенное - контакт замыкается или размыкается сразу при достижении порогового усилия;
• Номинальный ток: 3 А при переменном напряжении 125 В (класс AC-15);
• Контакты: один нормально замкнутый (НО), один нормально разомкнутый (НР), один перекидной (переключающий) - можно использовать как однополюсный переключатель;
• Рабочая температура: от -20C до +70C - подходит для холодных и жарких помещений;
• Корпус: металлический - прочный, рассеивает тепло, устойчив к внешним повреждениям;
• Габариты: 79,2 × 28,6 × 24,7 мм - компактный размер для установки в ограниченном пространстве;
• Срок службы: 10 лет - при соблюдении условий эксплуатации;
• Подключение: провода заводятся через резьбовые входы (не указан тип клемм - требует проверки на месте).

Совместимость и монтаж

Выключатель КВ-8166 монтируется на раму, стенку или опору с помощью крепёжных отверстий в корпусе. Диэлектрическая вставка внутри штока предотвращает пробой между корпусом и активируемой деталью - важно, если объект имеет потенциал заземления. Установка должна исключать боковые нагрузки на шток - он работает только при осевом нажатии. Для подключения используйте провода сечением до 1,5 мм2. Напряжение выше 125 В переменного тока не рекомендовано - возможен выход из строя контактов.

Безопасность и стандарты

Выключатель соответствует требованиям ТР ТС 004/2011 и ГОСТ IEC 60947-5-1. Функция безопасности реализована через гарантированное размыкание цепи при срабатывании - что делает его подходящим для аварийных остановок. Металлический корпус обеспечивает экранирование от помех, а IP65 защищает от внешних факторов.

Преимущества

• Шток с диэлектриком исключает риск короткого замыкания на корпус даже при работе с токопроводящими поверхностями;
• Пружинный механизм снижает износ деталей и продлевает срок службы;
• Мгновенное переключение гарантирует быстрый ответ системы - важен для высокоскоростных линий;
• Металлический корпус устойчив к механическим повреждениям и химическим воздействиям;
• Один перекидной контакт позволяет легко перенастроить логику работы (НО/НР) без замены устройства.

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток 3 А, напряжение до 125 В AC; при превышении контакты могут свариваться;
• Запрещено применять в взрывоопасных зонах - сертификат ATEX отсутствует;
• Не следует использовать в условиях постоянного погружения в жидкости - IP65 не предусматривает длительного контакта с водой;
• При установке необходимо избегать боковых усилий - они вызывают заклинивание штока и преждевременный выход из строя.

Примеры использования

• На конвейере: шток срабатывает при прохождении изделия - отключает двигатель после завершения операции;
• На дверях шкафа: при открывании - замыкает цепь сигнализации;
• На станке: при достижении крайнего положения стола - останавливает подачу инструмента;
• В лифте: контролирует положение кабины на уровне этажа - даёт сигнал для открытия дверей.

Практические советы

• Проверьте посадочный диаметр и длину штока перед установкой - он должен свободно касаться движущегося элемента без перекоса;
• При использовании в условиях повышенной вибрации закрепите выключатель с помощью контргайки или герметика;
• Для долгой работы регулярно проверяйте состояние штока - при наличии следов износа или коррозии замените устройство;
• Если нужна более высокая мощность - выбирайте другую модель, так как КВ-8166 не рассчитан на токи выше 3 А;
• Артикул kkv12-8166-2-65 совпадает с официальным номером IEK - заказывайте по нему для гарантии оригинала.
