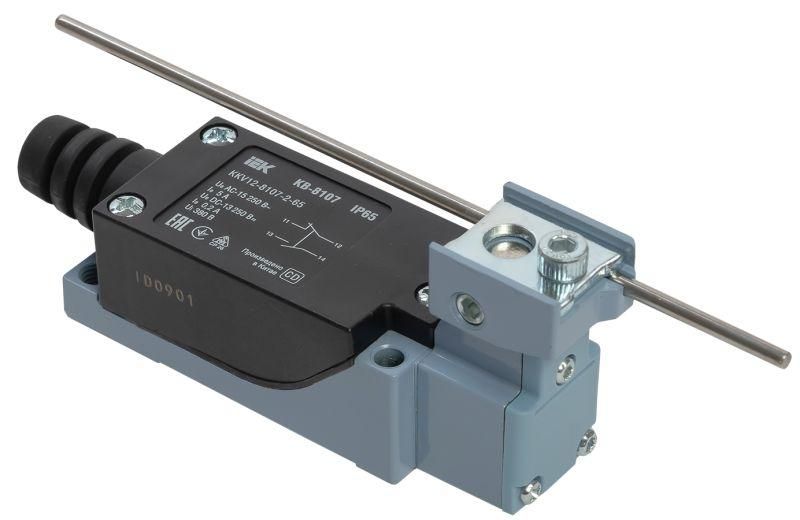

Выключатель концевой КВ-8107 IP65 регулир. стержень IEK KKV12-8107-2-65

Выключатель концевой КВ-8107 регулируемый стержень IP65 от бренда IEK предназначен для автоматического размыкания или замыкания цепей управления при достижении механическим объектом заданного положения. Артикул kkv12-8107-2-65 обеспечивает надёжную работу в условиях пыли, влаги и широкого диапазона температур.

Назначение и область применения

Выключатель концевой КВ-8107 регулируемый стержень IP65 используется для контроля перемещений в механизмах: он срабатывает при физическом контакте с движущейся частью оборудования — например, съездом платформы, заслонкой или рычагом. Применяется в системах управления, сигнализации и контроля с напряжением до 250 В переменного тока. Подходит для установки на станках, конвейерах, шлюзах, лифтах и других устройствах, где требуется точная фиксация крайних положений.

Технические характеристики

• Степень защиты: IP65 — полностью защищён от пыли и устойчив к струям воды из любого направления;
• Номинальный ток: 3 А при AC-15, 125 В — рассчитан на управление слаботочными цепями, включая реле и контроллеры;
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) — позволяет реализовать базовые логические функции;
• Переключение: мгновенное — контакт изменяет состояние сразу при срабатывании, без задержек;
• Корпус: металлический — прочный, устойчив к механическим повреждениям и внешним воздействиям;
• Рабочая температура: от -20 °C до +70 °C — подходит для холодных ангаров и жарких цехов;
• Габариты: 97,6 × 28,6 × 40,9 мм — компактный размер для установки в ограниченном пространстве;
• Срок службы: 10 лет — при соблюдении условий эксплуатации и нагрузок;
• Подключение: через клеммы внутри корпуса — провода фиксируются винтовым зажимом;
• Функции безопасности: да — соответствует требованиям к аварийной остановке и позиционному контролю.

Совместимость и монтаж

Выключатель концевой КВ-8107 регулируемый стержень IP65 совместим со всеми типами устройств, использующих дискретные входы: ПЛК, реле времени, системы управления оборудованием. Монтаж осуществляется на плоскую поверхность с помощью двух крепёжных отверстий в основании корпуса. Регулируемый стержень позволяет точно настраивать расстояние срабатывания — его можно закрепить в нужном положении после установки. Для подключения используются медные провода сечением до 1,5 мм². Убедитесь, что посадочное место не имеет люфта — иначе возможны ложные срабатывания.

Безопасность и стандарты

Выключатель КВ-8107 соответствует требованиям ТР ТС 004/2011 (безопасность электрооборудования) и ГОСТ IEC 60947-5-1 — международному стандарту на концевые выключатели. Это гарантирует соответствие нормам промышленной безопасности, включая отказоустойчивость и долговечность в критических режимах работы.

Преимущества

• Металлический корпус обеспечивает высокую механическую прочность и устойчивость к вибрациям;
• Регулируемый стержень позволяет адаптировать чувствительность под конкретный механизм без замены детали;
• IP65 защищает от пыли и брызг — идеально для цехов с высокой запылённостью или влажностью;
• Мгновенное переключение исключает задержки в работе автоматики;
• Наличие обоих типов контактов (НО и НЗ) снижает необходимость в дополнительных модулях.

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 3 А — нельзя использовать для прямого управления двигателями или нагревателями;
• Не следует применять в средах с постоянным погружением в жидкости — IP65 не обеспечивает герметичность при длительном подводе;
• Рабочая температура ниже -20 °C требует предварительного прогрева перед включением — материал может стать хрупким;
• Не рекомендован для взрывоопасных зон — отсутствует сертификат Ex.

Примеры использования

• На конвейере: срабатывает при достижении грузом конца ленты, отправляя сигнал на остановку;
• В дверях шлюза: определяет полное закрытие, позволяя запустить следующий этап процесса;
• На станке с ЧПУ: фиксирует крайнее положение суппорта, чтобы избежать столкновения с упором;
• В лифтовых системах: контролирует положение кабины на верхней и нижней площадке.

Практические советы

• При установке проверьте, чтобы стержень свободно двигался — не допускайте трения о корпус или крепёж;
• Используйте кабель с изоляцией, устойчивой к маслам и химическим веществам, если выключатель установлен в агрессивной среде;
• После монтажа протестируйте срабатывание вручную — убедитесь, что контакт переключается чётко, без “провала”;
• Для многократного использования в вибрационных условиях затяните крепёж с моментом 0,5–0,7 Н·м — недостаточно плотное крепление вызовет самопроизвольное отвинчивание;
• Артикул kkv12-8107-2-65 — единственный вариант в линейке IEK с таким сочетанием IP65, металлического корпуса и регулируемого стержня — выбирайте его, когда нужны надёжность и точность.
