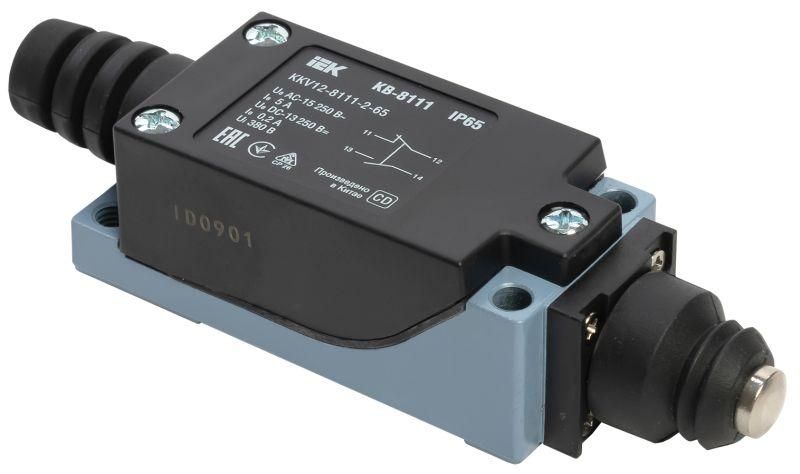

Выключатель концевой КВ-8111 толкатель купольный IP65 IEK - KKV12-8111-2-65

Выключатель концевой КВ-8111 толкатель купольный IP65 от бренда IEK предназначен для автоматического размыкания или замыкания электрических цепей при физическом контакте с движущимися деталями оборудования. Артикул kkv12-8111-2-65 обеспечивает надёжную работу в условиях пыли, влаги и широкого диапазона температур, что делает его подходящим для промышленной автоматизации.

Назначение и область применения

Выключатель концевой КВ-8111 толкатель купольный IP65 используется для контроля положения подвижных узлов: дверей, люков, столиков, рычагов, перемещаемых платформ. Он реагирует на механический контакт - когда объект задевает купольный толкатель, выключатель мгновенно меняет состояние контактов. Применяется в системах управления, сигнализации и безопасного отключения устройств, где требуется точная фиксация крайних положений.

Технические характеристики

• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления;
• Номинальный ток: 3 А при переменном напряжении 125 В (класс AC-15);
• Контакты: один нормально замкнутый (NC), один нормально разомкнутый (NO), один переключающий (SPDT);
• Материал корпуса: металл - прочный, устойчив к деформации и внешним воздействиям;
• Рабочая температура: от -20 C до +70 C - подходит для холодных цехов и жарких зон;
• Габариты: 79,6 × 28,6 × 24,8 мм - компактный размер для установки в ограниченном пространстве;
• Срок службы: 10 лет - рассчитан на длительную эксплуатацию без замены;
• Тип переключения: мгновенный - контакт изменяет состояние сразу при достижении порогового усилия, без задержки;
• Подходит для функций безопасности: да - может использоваться в аварийных остановках и системах защиты.

Совместимость и монтаж

Выключатель КВ-8111 имеет выводы для подключения проводов, но тип подключения не указан в спецификациях - рекомендуется использовать клеммы с зажимом на 0,5–2,5 мм2. Монтаж осуществляется через два крепёжных отверстия в корпусе. Убедитесь, что толкатель свободно перемещается без заклинивания. Посадочные размеры не стандартизированы - проверьте совместимость с вашим кронштейном или креплением перед установкой. Подключение выполняйте при отключенном питании.

Безопасность и стандарты

Выключатель КВ-8111 соответствует требованиям ТР ТС 004/2011 (безопасность машин) и ГОСТ IEC 60947-5-1 - стандарту на концевые выключатели для промышленного оборудования. Это позволяет применять его в системах, требующих сертифицированной защиты, включая аварийные остановки и блокировки.

Преимущества

• Металлический корпус повышает долговечность и устойчивость к ударным нагрузкам;
• IP65 обеспечивает надёжную работу в запылённых, влажных и агрессивных средах;
• Мгновенное переключение исключает задержки в управлении - важно для скоростных линий;
• Наличие NC и NO контактов позволяет гибко проектировать схемы управления;
• Срок службы 10 лет снижает затраты на обслуживание и замену.

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 3 А / 125 В - не используйте для питания двигателей или нагревателей;
• Не следует применять в средах с постоянным погружением в жидкости - IP65 не гарантирует герметичность при длительном подводе;
• Толкатель купольный чувствителен к боковым нагрузкам - избегайте смещения силы приложенной не по оси;
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка).

Примеры использования

• Фиксация положения двери станка - при открывании выключатель размыкает цепь и останавливает оборудование;
• Контроль окончания движения конвейера - сигнал о достигнутом конце пути активирует следующую операцию;
• Автоматическая блокировка люка в печи - выключатель предотвращает включение при открытой крышке;
• Система аварийной остановки на погрузчике - при срабатывании толкателя отключается двигатель.

Практические советы

• Устанавливайте выключатель так, чтобы толкатель срабатывал при минимальном усилии - избегайте перегрузки механизма;
• Проверяйте целостность контактов и чистоту поверхности толкателя каждые 6 месяцев в пыльных условиях;
• Для многократных циклов работы выбирайте места с равномерным ходом - резкие удары сокращают срок службы;
• При подключении используйте экранированные кабели, особенно если выключатель работает рядом с частотными преобразователями;
• Артикул kkv12-8111-2-65 совпадает с оригиналом IEK - можно заменить аналогичные модели без изменения схемы.
