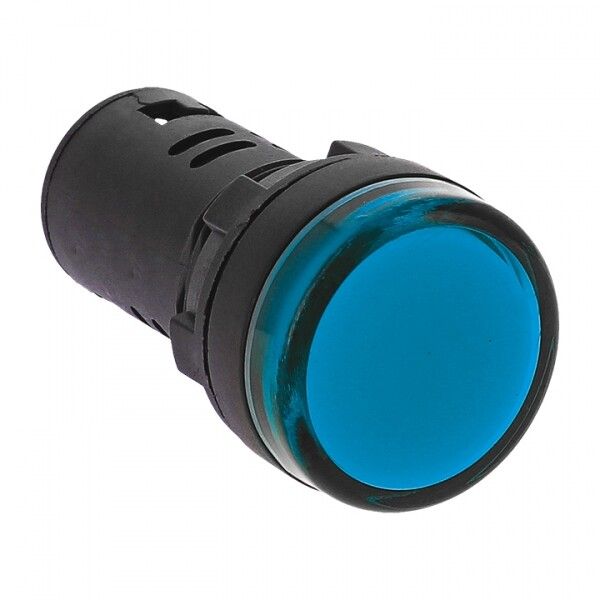

Матрица светодиодная AD16-22HS синяя 230В AC PROxima | ledm-ad16-b EKF

Матрица светодиодная AD16-22HS синяя 230В AC от EKF - индикаторное устройство для визуального отображения состояния электрических цепей в щитах и пультах управления. Устройство совмещает компактный размер, надежную защиту IP54 и простое винтовое подключение, что делает его удобным решением для монтажа на лицевых панелях.

Назначение и область применения

Матрица светодиодная AD16-22HS синяя 230В AC используется для индикации включения или работы оборудования в системах управления. Подходит для установки в посты кнопочные, вводно-распределительные устройства (ВРУ), системы автоматического включения резерва (АВР), станции управления электроприводами и другие места, где требуется четкая визуальная сигнализация.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Тип тока: Переменный, частота 50–60 Гц
• Цвет свечения: Синий
• Тип лампы: Светодиод
• Количество индикаторов: 1
• Степень защиты: IP54 - защищена от пыли и брызг воды из любого направления
• Габариты: 22×22×10 мм
• Материал корпуса: Пластик
• Тип линзы: Высокая - обеспечивает яркий и сфокусированный поток света
• Подключение: Винтовые зажимы для проводов
• Способ монтажа: На лицевую панель через круглое отверстие
• Комплектация: Устройство с установленной светодиодной лампой

Совместимость и монтаж

Матрица светодиодная AD16-22HS синяя 230В AC монтируется в панели толщиной до 8 мм. Для установки необходимо просверлить отверстие диаметром 20–21 мм - соответствует габаритам корпуса. Клеммы рассчитаны на провода сечением до 2,5 мм2. Напряжение питания строго 230 В AC - подключать к другому напряжению нельзя. Монтаж выполняется без инструментов: фиксируется за счет двух фиксаторов на корпусе после вставки в отверстие.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования, предназначенного для использования в условиях промышленного контроля. Степень защиты IP54 позволяет применять Matrytsu svetodiodnaya AD16-22HS sinyaya 230V AC в помещениях с повышенной влажностью, пылью или возможными брызгами жидкости. Не рекомендуется для установки во взрывоопасных средах или под прямыми струями воды.

Преимущества

• Светодиод обеспечивает долгий срок службы - до 50 000 часов без замены
• Низкое энергопотребление - не нагревает панель и не перегружает сеть
• Яркий синий цвет хорошо виден даже при ярком освещении
• Компактный размер позволяет использовать в плотно заполненных шкафах
• Фиксация без дополнительных креплений снижает время монтажа

Ограничения применения

• Не работает при напряжении ниже 200 В или выше 250 В - требует стабильного 230 В AC
• Не предназначена для постоянного погружения в воду или воздействия струй высокого давления
• Не подходит для цепей постоянного тока - только переменный ток 50/60 Гц
• Не имеет функции мигания - только постоянное свечение
• Не допускается использование в местах с температурой ниже –25 C или выше +60 C

Примеры использования

• Индикация “включен” на пульте управления насосной станцией
• Сигнализация готовности к работе на ВРУ
• Отображение активного режима в системе АВР
• Обозначение фазы L1 в распределительном щите
• Индикация наличия напряжения на панели станка с ЧПУ

Практические советы

• При монтаже проверьте глубину отверстия - корпус выступает на 10 мм, не забудьте про свободное пространство сзади
• Затягивайте винты равномерно - перетягивание повредит пластиковую основу
• Для многоканальных панелей используйте одинаковые модели - так легче обслуживать и менять
• AD16-22HS синяя 230В AC от EKF совместима с другими изделиями серии PROxima - можно комбинировать с кнопками, переключателями и другими индикаторами
• Если нужен мигающий сигнал - выбирайте модель с функцией мигания, эта версия только постоянно горит
