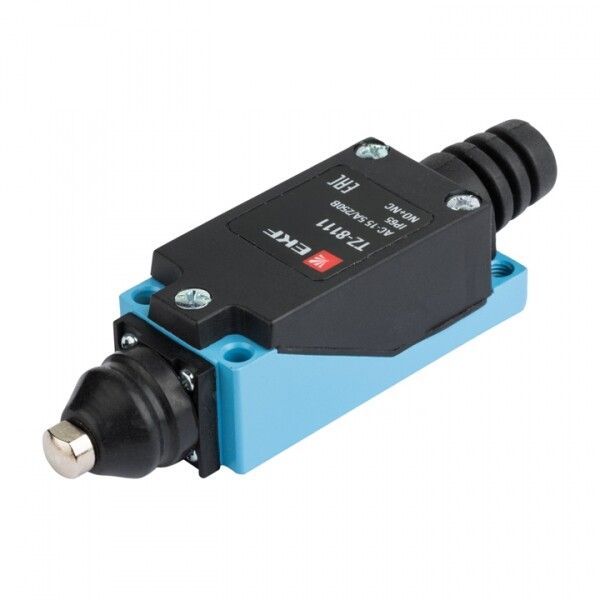

Выключатель концевой TZ-8111 PROxima 5А 230В IP65 EKF tz8111

Выключатель концевой TZ-8111 от EKF PROxima - это надёжный коммутационный аппарат для фиксации крайних положений движущихся механизмов в системах автоматизации. Применяется там, где требуется точная и безопасная остановка или сигнал о достижении предельного положения.

Назначение и область применения

Выключатель концевой TZ-8111 используется для контроля положения подвижных элементов: дверей, люков, столиков, рычагов, конвейеров и других устройств. Когда деталь достигает заданной точки, толкатель выключателя срабатывает - замыкаются или размыкаются контакты, что передаёт сигнал в управляющую систему. Подходит для работы в цепях управления, сигнализации и безопасности.

Технические характеристики

• Номинальное напряжение: 230 В - рассчитан на работу в бытовых и промышленных сетях переменного тока
• Номинальный ток: 5 А - способен коммутировать нагрузки до 5 ампер, например, реле, маломощные двигатели, световые индикаторы
• Степень защиты IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления
• Рабочая температура: от -25C до +50C - подходит для установки в неотапливаемых помещениях, на улице или в холодильных камерах
• Корпус из пластика - легкий, устойчив к коррозии, не проводит ток
• Форма корпуса: прямоугольный параллелепипед - компактный, удобен для крепления на стенках или рамах
• Один нормально замкнутый (НЗ) и один нормально разомкнутый (НО) контакт - позволяет реализовать базовые схемы управления
• Тип подключения: зажимаемый - провода фиксируются в клеммах без пайки
• Управление: толкатель купольный - срабатывает при давлении сверху, равномерно распределяет усилие
• Переключение: мгновенное - контакт изменяет состояние сразу при достижении порогового перемещения, без задержки

Совместимость и монтаж

Выключатель TZ-8111 имеет накладной тип монтажа - крепится болтами или саморезами к поверхности, не требует внутренней установки. Диаметр отверстий под крепёж не указан, поэтому проверьте размеры в комплекте. Клеммы доступны после снятия крышки - удобно для подключения даже при установленном устройстве. Для правильной работы важно, чтобы толкатель мог свободно двигаться без заклинивания. Убедитесь, что механическая часть механизма воздействует на него точно по оси.

Безопасность и стандарты

Выключатель концевой TZ-8111 соответствует требованиям ГОСТ IEC 60947-5-1-2014 - международному стандарту для низковольтных коммутационных аппаратов. Это гарантирует соответствие основным требованиям к надёжности, долговечности и электробезопасности.

Преимущества

• Защита IP65 обеспечивает работоспособность в запылённых, влажных и агрессивных средах
• Два типа контактов (НЗ и НО) позволяют использовать его в различных схемах без необходимости менять модель
• Мгновенное переключение исключает задержки и нечёткие срабатывания
• Пластиковый корпус не деформируется при ударах и не окисляется
• Зажимные клеммы ускоряют монтаж и снижают риск плохого контакта

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 5 А - нельзя подключать мощные двигатели или нагреватели напрямую
• Только один толкатель - не поддерживает многоточечное управление или сложные последовательности
• Нет встроенной индикации состояния - невозможно визуально определить, замкнут ли контакт
• Не рекомендован для частых циклических срабатываний более 1000 раз в час - возможен износ механики
• Не взрывозащищён - не применяется во взрывоопасных зонах

Примеры использования

• Остановка двери шлюза при полном открытии
• Сигнал о достижении верхнего положения грузовой платформы
• Автоматическое отключение конвейера при попадании предмета в зону контроля
• Фиксация положения люка вентиляционной системы
• Контроль хода режущего инструмента на станке

Практические советы

• При установке учитывайте посадочные размеры - убедитесь, что толкатель будет активирован именно в нужной точке движения
• Избегайте боковых нагрузок на толкатель - они вызывают преждевременный износ
• Подключайте провода плотно - слабый зажим может привести к нагреву и выходу из строя
• Для длительной эксплуатации в условиях вибраций используйте контргайки или герметик на крепёж
• TZ-8111 - одна из моделей серии EKF PROxima TZ-8; другие модели этой серии имеют аналогичную конструкцию, но отличаются формой толкателя или числом контактов - выбирайте по задаче
