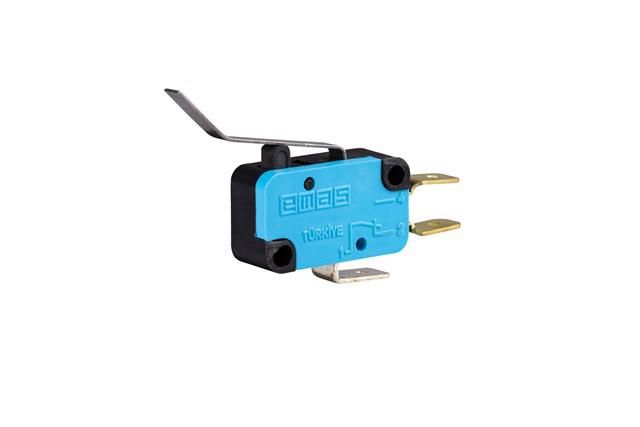

Выключатель-микро MK1KIM4 EMAS

Выключатель концевой EMAS с артикулом mk1kim4 - это компактное устройство для автоматического размыкания или замыкания электрических цепей при достижении объектом заданной позиции. Подходит для управления станками, конвейерами и спецаппаратурой, где важны точность, долговечность и надёжность.

Назначение и область применения

Выключатель концевой EMAS mk1kim4 используется для контроля положения движущихся элементов в механизмах. Он активируется физическим упором - например, когда деталь на конвейере достигает предельной точки. Устройство переключает цепь управления, сигнализируя системе о завершении действия или необходимости остановки.

Применяется в стационарном и мобильном оборудовании: металлорежущих станках, автоматических линиях, медицинской и военной технике, а также в радиоэлектронных устройствах специального назначения.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока (AC)
• Номинальный ток: 10 А (для AC); до 4 А - для слаботочных цепей
• Рабочий ток: допускается до 120 А - при кратковременных импульсах
• Частота включений: макс. 60 механических операций/мин, 30 электрических/мин
• Механический ресурс: минимум 1 000 000 срабатываний
• Электрический ресурс: минимум 100 000 срабатываний
• Температурный режим: T125 - работает при температуре до +125 C
• Сопротивление контактов: ≤15 мОм
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: выдерживает 1500 В переменного тока в течение 1 минуты
• Класс защиты корпуса: термоустойчивый материал класса V0 (не поддерживает горение)
• Относительная влажность: до 80 % без конденсации
• Стандарт соответствия: TS 1472, EN 61058-1

Совместимость и монтаж

Выключатель концевой EMAS mk1kim4 имеет стандартизированный крепёж - подходит для установки в типовые монтажные ниши. Для правильного функционирования важно обеспечить точное совпадение хода упора с рычагом выключателя. Недостаточное усилие или боковое смещение могут привести к преждевременному износу.

Подключение осуществляется через клеммы с зажимом проводов сечением до 1,5 мм2. Кабель должен быть защищён от перегибов в зоне входа - особенно при частых циклах движения.

Безопасность и стандарты

Устройство соответствует европейскому стандарту EN 61058-1, который гарантирует безопасную работу в бытовых и промышленных условиях. Корпус выполнен из материала класса V0 - самозатухающий, не распространяет пламя даже при локальном перегреве. Это делает выключатель концевой EMAS подходящим для применений с высокими требованиями к пожаробезопасности.

Преимущества

• Высокая точность срабатывания - минимальный люфт в механизме позволяет точно фиксировать позицию
• Компактный размер - легко интегрируется в плотно укомплектованное оборудование
• Долгий срок службы - благодаря высокому механическому ресурсу снижаются затраты на обслуживание
• Надёжные контакты - обеспечивают стабильную коммутацию даже при колебаниях нагрузки
• Термостойкость - сохраняет работоспособность в жарких средах, например рядом с двигателями или нагревателями

Ограничения применения

Не рекомендуется использовать выключатель концевой EMAS mk1kim4 в средах с повышенной запылённостью без внешней защиты - хотя корпус герметичен, он не имеет IP-рейтинга. Также недопустимо превышать максимальную частоту электрических включений (30 в минуту) - это вызывает перегрев контактов и сокращает ресурс. Не применяйте в цепях с напряжением выше 250 В или с постоянным током свыше 4 А - возможна дуговая эрозия.

Примеры использования

• Остановка стола фрезерного станка при достижении крайнего положения
• Фиксация положения двери шкафа в автоматической линии сборки
• Контроль уровня подъёмника в медицинском оборудовании
• Аварийная остановка конвейера при сдвиге ленты
• Переключение режима в тестовой аппаратуре при смене позиции образца

Практические советы

• При монтаже проверьте, чтобы упор действовал строго по оси рычага - боковые нагрузки ускоряют износ
• Используйте выключатель концевой EMAS mk1kim4 только в цепях управления, а не силовых - его контакты рассчитаны на малые токи длительного режима
• Для частых циклов (>20 в минуту) регулярно проверяйте контактную группу на окисление
• Если требуется защита от влаги - устанавливайте выключатель в корпус с уплотнителем, так как сам по себе он не имеет степени защиты IP
• Замена происходит без демонтажа всего узла - достаточно открутить два винта крепления и отсоединить провода
