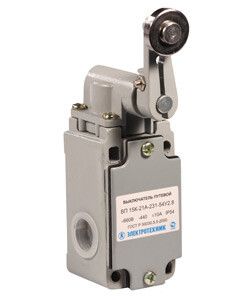

Выключатель путевой ВП 15К-21Б-231-54 У2.8 IP54 рычаг с роликом прямого действия Электротехник ET004427 ET008079

Выключатель путевой ВП 15К-21Б-231-54 У2.8 от бренда Электротехник предназначен для фиксации положения подвижных узлов в автоматических системах — например, на станках, конвейерах или лифтах. Его рычаг с роликом обеспечивает надёжное срабатывание даже при слабом давлении, а степень защиты IP54 позволяет использовать устройство в условиях пыли и влажности.

Назначение и область применения

Выключатель путевой ВП 15К-21Б-231-54 У2.8 используется для контроля положения механизмов в электрических цепях управления, сигнализации и безопасности. Он реагирует на механический контакт — когда движущаяся часть задевает рычаг с роликом, контакты переключаются, отправляя сигнал в систему. Подходит для установки на оборудование, где требуется точное определение крайних положений: ленточные конвейеры, шлюзы, двери, перемещаемые платформы.

Технические характеристики

• Номинальное напряжение: до 660 В
• Номинальный ток: 10 А
• Тип контактов: 2 нормально замкнутых (НЗ), 1 нормально открытый (НО), всего 4 переключающих контакта
• Тип толкателя: рычаг с роликом прямого действия
• Степень защиты: IP54 — защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон
• Рабочая температура: от -45 °C до +40 °C — подходит для холодных помещений и открытых площадок
• Материал корпуса: силумин — легкий, прочный сплав алюминия с кремнием, устойчив к коррозии
• Способ подключения: кабельный ввод типа PG — позволяет провести кабель прямо через корпус без дополнительной муфты
• Самовозврат: отсутствует — после срабатывания рычаг остаётся в отклонённом положении, требует ручного возвращения
• Ручное управление: есть — можно вручную перевести контакты в нужное состояние для тестирования или обслуживания
• Электронный выход: да — возможно использование в системах с цифровым контролем
• Вспомогательные блок-контакты для безопасности: 2 — обеспечивают дублирующий сигнал для систем класса SIL

Совместимость и монтаж

Выключатель путевой ВП 15К-21Б-231-54 У2.8 монтируется на винты — крепится болтами к плоской поверхности. Для правильной установки важно соблюдать угол поворота рычага: он должен свободно двигаться без заклинивания. Кабельный ввод типа PG совместим с кабелями диаметром 5–11 мм — перед монтажом проверьте соответствие внешнего диаметра вашего кабеля. Место установки должно позволять рычагу беспрепятственно взаимодействовать с движущимся объектом — зазор между деталью и роликом рекомендуется не менее 1–2 мм для предотвращения преждевременного износа.

Безопасность и стандарты

Устройство соответствует требованиям для применения в системах безопасности благодаря двум вспомогательным блок-контактам, которые обеспечивают дублирование сигнала. Это делает его подходящим для использования в аварийных остановках, защитных экранах и других функциональных цепях, где важна отказоустойчивость. Соответствует ГОСТ Р 50030.5.1 и IEC 60947-5-1 для концевых выключателей.

Преимущества

• Высокая механическая долговечность — контакты рассчитаны на многократные срабатывания без потери характеристик
• Защита IP54 снижает риск отказа в запылённых или влажных помещениях
• Рычаг с роликом минимизирует трение и износ при длительной работе
• Ручное управление упрощает диагностику и наладку без демонтажа
• Силуминовый корпус устойчив к ударным нагрузкам и химическим воздействиям

Ограничения применения

• Не подходит для условий постоянного погружения в воду — IP54 не обеспечивает гидроизоляцию при затоплении
• Отсутствие самовозврата требует ручного возврата рычага после срабатывания — не годится для автоматически возобновляемых процессов
• Рабочая температура выше +40 °C недопустима — возможен перегрев внутренних компонентов
• Не предназначен для работы с переменными токами свыше 10 А — превышение нагрузки вызывает сваривание контактов

Примеры использования

• Фиксация крайнего положения стола станка ЧПУ — при достижении точки рычаг отклоняется, выключатель размыкает цепь питания двигателя
• Контроль открытия/закрытия люка на конвейере — срабатывание триггерит световой сигнал и блокировку доступа
• Аварийная остановка при сдвиге защитного щита — два вспомогательных контакта одновременно отключают питание и активируют сигнализацию
• Определение наличия продукта на ленте — ролик срабатывает при прохождении контейнера, формируя импульс для учёта

Практические советы

• Перед установкой проверьте, чтобы направление движения детали совпадало с осью рычага — иначе возможен перекос и быстрый износ ролика
• Используйте кабель с жилами не меньше 1,5 мм² при максимальной нагрузке — это исключит нагрев и потерю напряжения
• При использовании в системах безопасности обязательно протестируйте работу обоих вспомогательных контактов — они должны сработать одновременно
• Не используйте этот выключатель в качестве основного рубильника — он служит только для управления и сигнализации
• При замене убедитесь, что новый экземпляр имеет тот же артикул — ВП 15К-21Б-231-54 У2.8 отличается по расположению контактов и углу поворота рычага от аналогов
