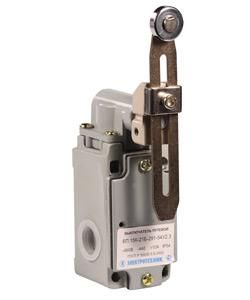

Выключатель путевой ВП 15К-21Б-291-54 У2.3, рычаг с роликом, регулируемый по длине, полумгновенный, IP54 - ET004428 Электротехник

Выключатель путевой ВП 15К-21Б-291-54 У2.3 от бренда Электротехник — это надёжный концевой выключатель с регулируемым рычагом и роликом, предназначенный для фиксации положения подвижных узлов в системах автоматизации. Его конструкция обеспечивает точное срабатывание даже в условиях запылённой среды, а степень защиты IP54 делает его подходящим для промышленного использования.

Назначение и область применения

Выключатель путевой ВП 15К-21Б-291-54 У2.3 используется для контроля конечных положений механизмов в электрических цепях управления, сигнализации и аварийного отключения. Он реагирует на механический контакт — когда движущаяся часть машины задевает рычаг с роликом, выключатель переключает контакты. Подходит для установки на станках, транспортерах, лифтах, шлюзах, грузоподъёмниках и других устройствах с линейным или поворотным перемещением.

Технические характеристики

• Номинальное напряжение: 660 В — позволяет работать в сетях переменного и постоянного тока до этого значения.
• Тип выключателя: Концевой — предназначен для срабатывания при достижении предельного положения объекта.
• Управление: Регулируемый рычаг с роликом — угол и длина рычага можно менять для точной настройки точки срабатывания.
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) — обеспечивают гибкую логику управления (например, останов + сигнал).
• Степень защиты: IP54 — защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон.
• Способ монтажа: Винтовой — крепится болтами через отверстия в корпусе, не требует специальных кронштейнов.
• Габариты: 195×44×40 мм — компактный размер для установки в ограниченных пространствах.
• Материал корпуса: Силумин — легкий, прочный сплав алюминия с кремнием, устойчив к коррозии и механическим нагрузкам.

Совместимость и монтаж

Выключатель путевой ВП 15К-21Б-291-54 У2.3 совместим с большинством стандартных клеммных колодок и проводами сечением до 2,5 мм². Для монтажа используйте два винта M4, которые входят в комплект. Убедитесь, что место установки позволяет свободному ходу рычага — он не должен задевать другие детали. Регулировка длины рычага выполняется вручную: ослабьте зажим, сместите рычаг, закрепите. После установки проверьте срабатывание при медленном перемещении контролируемого узла.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р МЭК 60947-5-1 для концевых выключателей. Применяется в цепях с рабочими токами до 5 А при 660 В. Не предназначен для коммутации силовых цепей выше указанных значений. Работает в температурном диапазоне от -25°C до +40°C — не рекомендован для экстремально холодных или жарких условий без дополнительной защиты.

Преимущества

• Регулируемый рычаг с роликом снижает риск заедания и увеличивает срок службы при частых циклах.
• Полумгновенное действие — быстрое переключение контактов минимизирует вероятность дребезга.
• Силуминовый корпус устойчив к ударным нагрузкам и вибрациям — идеален для тяжёлых условий эксплуатации.
• IP54 обеспечивает долговечность в помещениях с повышенной влажностью, пылью или масляными брызгами.

Ограничения применения

• Не применяется во взрывоопасных зонах — отсутствует взрывозащита (Ex-маркировка).
• Не рассчитан на длительное погружение в жидкости — IP54 не гарантирует герметичность при затоплении.
• Не подходит для очень высоких скоростей движения (>2 м/с): возможен отказ из-за инерционного удара.
• Имеет один канал управления — для сложных логических схем потребуется несколько устройств или дополнительные реле.

Примеры использования

• На конвейере: фиксирует крайнее положение платформы перед остановкой.
• На станке с ЧПУ: определяет возврат инструмента в исходную точку.
• В шлюзе: сигнализирует о полном открытии/закрытии клапана.
• На подъёмнике: отключает питание при достижении верхней/нижней границы хода.

Практические советы

• Перед установкой проверьте, чтобы ось рычага была параллельна направлению движения — иначе возникнет боковая нагрузка и преждевременный износ.
• При использовании в местах с частыми вибрациями дополнительно закрепите провода хомутиками, чтобы не нагружать клеммы.
• Для продления срока службы периодически очищайте ролик от грязи и смазывайте шарнир силиконовой смазкой (не маслом!).
• При замене старого выключателя сверьте длину рычага и расположение крепёжных отверстий — модель ВП 15К-21Б-291-54 У2.3 имеет уникальные габариты, не все аналоги подходят посадочно.
