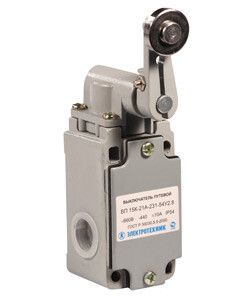

Выключатель путевой ВП 15К-21Б-231-54 У2.3 IP54 рычаг с роликом полумгновенный Электротехник ET004426

Выключатель путевой ВП 15К-21Б-231-54 У2.3 от бренда Электротехник — это надёжный механический концевой выключатель с рычагом и роликом, предназначенный для точного определения положения движущихся узлов в автоматических системах. Он работает в жестких условиях: защищён от пыли и влаги (IP54), рассчитан на напряжение до 660 В и ток до 10 А, подходит для монтажа на винты и имеет кабельный ввод PG.

Назначение и область применения

Выключатель путевой ВП 15К-21Б-231-54 У2.3 используется для контроля конечных положений механизмов: когда подвижная часть достигает заданной точки, она активирует рычаг с роликом, что замыкает или размыкает электрическую цепь. Применяется в системах управления, сигнализации и аварийной остановки.

• Лифты, эскалаторы, шлюзы
• Станки с ЧПУ, конвейеры, транспортеры
• Автоматические ворота, двери, заслонки
• Системы безопасности, где требуется гарантированное отключение при достижении предела хода

Технические характеристики

• Напряжение: до 660 В переменного/постоянного тока
• Номинальный ток: 10 А
• Тип толкателя: рычаг с роликом — обеспечивает плавное и бесшумное срабатывание даже при малых усилиях
• Тип срабатывания: полумгновенный — быстрый переход между состояниями, снижает риск сваривания контактов
• Количество контактов: 1 нормально замкнутый (НЗ), 1 нормально открытый (НО), всего 4 переключающих контакта — позволяет использовать один прибор для нескольких функций
• Степень защиты: IP54 — защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и брызг воды со всех сторон
• Рабочая температура: от –45 °C до +40 °C — подходит для холодных складов, зимних площадок, промзон
• Материал корпуса: силумин — легкий, прочный сплав алюминия с кремнием, устойчив к коррозии
• Подключение: кабельный ввод типа PG — совместим с кабелями стандартного диаметра, не требует дополнительных муфт
• Фиксация: с фиксацией — после установки рычаг не смещается случайно
• Ручное управление: есть — можно проверить работу вручную без внешнего воздействия
• Электронный выход: да — сигнал передаётся через контактную группу, не требует внешнего преобразователя
• Вспомогательные контакты: 2 связанных с безопасностью — обеспечивают дублирующий сигнал для систем класса SIL или PL

Совместимость и монтаж

Выключатель путевой ВП 15К-21Б-231-54 У2.3 монтируется на поверхность с помощью винтов. Для правильной установки важно соблюсти следующее:

• Используйте винты M4–M5, соответствующие отверстиям в основании корпуса
• Не затягивайте слишком сильно — силумин чувствителен к перегрузкам
• Кабельный ввод PG — подбирается под диаметр провода (обычно 5–9 мм); используйте уплотнительные кольца, если ввод не плотно прилегает
• Рычаг с роликом должен свободно поворачиваться; направление действия — перпендикулярно плоскости движения детали
• Проверьте, чтобы ролик не терся о препятствие в нейтральном положении — это вызывает преждевременный износ

Безопасность и стандарты

Выключатель путевой ВП 15К-21Б-231-54 У2.3 соответствует требованиям к устройствам для систем безопасности: наличие двух вспомогательных контактов позволяет применять его в цепях, требующих дублирования сигнала (например, по EN ISO 13849-1). Подтверждает работоспособность в экстремальных температурных режимах и при повышенной запыленности.

Преимущества

• Высокая износостойкость контактов — способен выдерживать десятки тысяч циклов срабатывания
• Герметичный корпус IP54 — долгая служба в сырых, пыльных помещениях
• Рычаг с роликом — минимизирует трение, снижает нагрузку на приводной механизм
• Полумгновенное действие — исключает зависание контактов при медленном перемещении
• Встроенные вспомогательные контакты — экономят место и время при сборке систем безопасности

Ограничения применения

• Не предназначен для постоянного погружения в воду — IP54 не гарантирует герметичность при длительном контакте с жидкостью
• Не рекомендован для агрессивных сред: щелочей, кислот, растворителей — материал корпуса не устойчив к химической коррозии
• Работает только при механическом воздействии — не подходит для бесконтактного определения положения
• Температура ниже –45 °C может сделать пластиковые элементы хрупкими — не применяйте в Arctic-условиях без тестирования
• Не имеет встроенного индикационного света — для диагностики нужен внешний контроллер

Примеры использования

• На конвейере: рычаг с роликом срабатывает, когда груз достигает конечной точки — отключает двигатель и включает сигнал о завершении операции
• В лифте: при достижении этажа ролик нажимает на выключатель — формируется сигнал “двери можно открывать”
• В станке: при возврате инструмента в начальное положение выключатель ВП 15К-21Б-231-54 У2.3 размыкает цепь питания — предотвращает столкновение
• В системе безопасности: два вспомогательных контакта используются в параллельной цепи — если один отказывает, второй сохраняет функцию аварийной остановки

Практические советы

• Перед установкой проверьте ход рычага — он должен возвращаться в исходное положение без заеданий
• При использовании в вибрационных средах закрепите кабель дополнительно хомутиками — чтобы нагрузка не передавалась на выводы
• Для продления срока службы регулярно осматривайте ролик: если он стёрся или потерял форму — замените весь выключатель
• Если система требует двойной безопасности — используйте оба вспомогательных контакта, не оставляйте их незадействованными
• Артикул et004426 — это конкретная модификация с рычагом и роликом. Не путайте с другими вариантами серии ВП 15, которые имеют другие типы толкателей (например, шток или кнопку)
