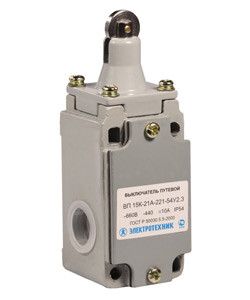

Выключатель путевой ВП15К-21А-221-54 У2.3 толкатель с роликом, полумгновенный, IP54 - ET506038 Электротехник

Выключатель путевой ВП 15К-21А-221-54 У2.3 от бренда Электротехник - это надёжный аппарат для автоматического отключения цепей при достижении предельного положения движущихся частей оборудования. Он работает в жестких условиях, защищён от пыли и влаги (IP54), и рассчитан на длительную эксплуатацию в промышленных системах.

Назначение и область применения

Выключатель путевой ВП 15К-21А-221-54 У2.3 используется для контроля и коммутации электрических цепей при физическом контакте с подвижными элементами машин. Его основная задача - безопасно отключить питание, когда механизм достигает крайнего положения: например, завершает перемещение стола станка, доезжает до упора на конвейере или полностью открывает ворота.

Подходит для установки на автоматических линиях, металлорежущих станках, грузоподъёмных устройствах, системах транспортировки и других объектах, где требуется точное управление по положению.

Технические характеристики

• Номинальный ток: 10 А - способен работать с нагрузками до 10 ампер без перегрева;
• Напряжение: до 660 В - подходит для трёхфазных сетей промышленного уровня;
• Количество контактов: 2 (1 нормально открытый - НО, 1 нормально закрытый - НЗ) - позволяет реализовать базовые схемы управления и сигнализации;
• Тип включения: переключение с задержкой - обеспечивает полумгновенное действие, снижает риск дребезга контактов;
• Тип элемента управления: толкатель с роликом - минимизирует трение, удобен для взаимодействия с плавно движущимися поверхностями;
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон;
• Климатическое исполнение: У2 - работает при температуре от –40 C до +50 C, подходит для холодных цехов и открытых площадок;
• Материал корпуса: металл - повышает механическую прочность и теплопроводность;
• Габариты: 44×10×108 мм - компактный размер, легко помещается в ограниченном пространстве;
• Форма корпуса: прямоугольный параллелепипед - упрощает крепление на монтажной плате;
• Способ монтажа: монтажная плата - фиксируется болтами или саморезами через отверстия в корпусе;
• Нормативный документ: ТУ 3428-003-59826184-2005 - соответствует отраслевому стандарту РФ.

Совместимость и монтаж

Выключатель путевой ВП 15К-21А-221-54 У2.3 монтируется на металлическую или пластиковую платформу с помощью двух крепёжных отверстий. Для подключения используйте кабели с медными жилами, например, КВВГ - они подходят по изоляции и гибкости. Обязательно проверьте, чтобы толкатель с роликом свободно двигался вдоль направления движения детали; зазор между роликом и поверхностью должен быть минимальным, но без давления в покое.

Не применяйте этот выключатель в местах с постоянным потоком струй воды или погружением - IP54 не гарантирует герметичность при прямом контакте с жидкостью.

Безопасность и стандарты

Выключатель путевой ВП 15К-21А-221-54 У2.3 имеет функцию безопасности: он автоматически разрывает цепь при достижении предела хода, что предотвращает аварийные ситуации - перегрузку двигателя, удары механизмов или выход за границы допустимого хода. Соответствует требованиям ТУ 3428-003-59826184-2005, принятому в России для аналогичных устройств.

Преимущества

• Металлический корпус обеспечивает долговечность даже при вибрациях и ударах;
• Роликовый толкатель снижает износ и увеличивает срок службы при частых срабатываниях;
• Широкий диапазон температур (-40…+50 C) делает его пригодным для использования вне отапливаемых помещений;
• Полумгновенное переключение - минимизирует искрообразование и продлевает жизнь контактам;
• Наличие одного НО и одного НЗ контакта даёт гибкость в проектировании схем управления.

Ограничения применения

• Не предназначена для установки в помещениях с высокой запылённостью выше класса IP54 - требуются дополнительные кожухи;
• Не рекомендован для применения в агрессивных средах: кислоты, щёлочи, растворители - материал корпуса не устойчив к химическому воздействию;
• Не подходит для монтажа в шкафах с плотной компоновкой без доступа к клеммам - провода должны быть подведены с внешней стороны;
• Не следует использовать в качестве главного рубильника - только как концевой выключатель в цепях управления.

Примеры использования

• На конвейере: отключает двигатель, когда продукт доезжает до точки упаковки;
• На станке ЧПУ: фиксирует окончание перемещения суппорта и останавливает подачу;
• На автоматических воротах: останавливает мотор при полном открытии или закрытии;
• На лифтовых платформах: контролирует верхнюю и нижнюю границы хода.

Практические советы

• При установке проверьте угол наклона толкателя - он должен совпадать с направлением движения детали, иначе ролик будет заедать;
• Обеспечьте доступ к клеммам после монтажа - для обслуживания и замены проводов;
• Не затягивайте крепёж слишком сильно - это может деформировать корпус и изменить чувствительность срабатывания;
• Проверяйте работу выключателя ВП 15К-21А-221-54 У2.3 перед запуском системы: убедитесь, что контакты замыкаются/размыкаются точно в нужной точке;
• При использовании в холодных условиях (ниже –20 C) убедитесь, что кабель не становится хрупким - выбирайте термостойкие типы проводов.
