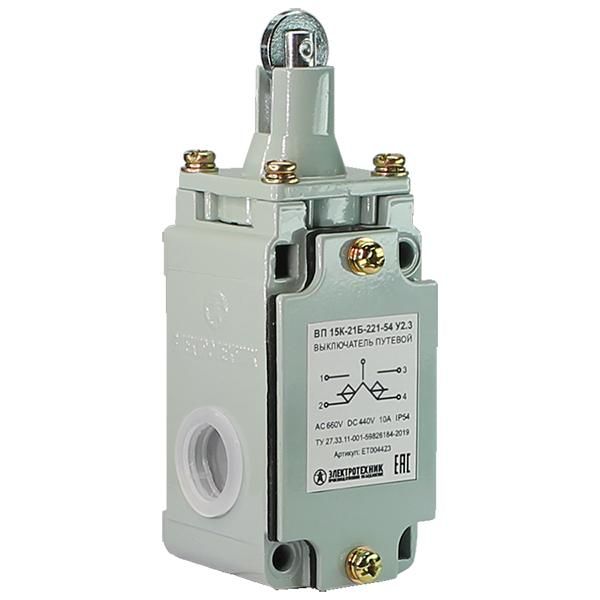

Выключатель путевой ВП 15К-21Б-221-54 У2.3, толкатель с роликом, полумгновенный, IP54 (ЭТ) - ET004423 Электротехник ET007136

Выключатель путевой ВП 15К-21Б-221-54 У2.3 с роликовым толкателем предназначен для фиксации положения подвижных узлов в системах автоматизации и безопасности. Бренд Электротехник обеспечивает надёжную работу этого устройства даже в сложных условиях - от минус 50 до плюс 50 градусов. Артикулы et004423 и et007136 соответствуют одному и тому же изделию.

Назначение и область применения

Выключатель путевой ВП 15К-21Б-221-54 У2.3 используется для контроля перемещений механизмов: когда движущаяся часть достигает заданной точки, она активирует толкатель, и выключатель замыкает или размыкает цепь. Применяется в системах безопасности на конвейерах, лифтах, станках, шлюзах и других объектах, где важно точно зафиксировать предельные положения.

Технические характеристики

• Напряжение: до 660 В - подходит для цепей управления переменного и постоянного тока;
• Номинальный ток: 10 А - способен коммутировать нагрузки средней мощности;
• Контакты: 2 нормально открытых (2НО) + 1 нормально закрытый (1НЗ) - позволяет реализовать различные схемы управления;
• Тип толкателя: роликовый - снижает трение, удобен для работы с плоскими или округлыми поверхностями;
• Способ срабатывания: полумгновенный - быстрое переключение без задержек, повышает точность позиционирования;
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и брызг воды со всех сторон;
• Диапазон температур: от –50 C до +50 C - работает в холодных складах, на улице, в производственных зонах с экстремальными условиями;
• Габариты: 40×44×108 мм - компактный размер, легко помещается в ограниченном пространстве;
• Материал корпуса: силумин - лёгкий, прочный сплав алюминия с кремнием, устойчив к коррозии и механическим нагрузкам;
• Подключение: нейтральная клемма - провода подводятся к одной стороне, без полярности;
• Монтаж: на винты - крепится через отверстия в корпусе, не требует специальных направляющих.

Совместимость и монтаж

Выключатель путевой ВП 15К-21Б-221-54 У2.3 совместим с большинством стандартных крепёжных решений. Для установки используйте винты M3–M4. Расстояние между отверстиями под крепление составляет около 30 мм (по оси). Убедитесь, что толкатель свободно перемещается без заеданий - проверьте угол подхода детали, которая будет его активировать. Нельзя использовать с жесткими ударными поверхностями - это может повредить ролик или внутренний механизм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1 для концевых выключателей. Степень защиты IP54 обеспечивает безопасную эксплуатацию в помещениях с повышенной запылённостью и возможным попаданием влаги. Выключатель не предназначен для взрывоопасных зон - не имеет сертификата взрывозащиты.

Преимущества

• Универсальный набор контактов (2НО+1НЗ) даёт гибкость в проектировании схем - можно использовать как для остановки, так и для сигнализации;
• Роликовый толкатель снижает износ как самого выключателя, так и поверхности, с которой он взаимодействует;
• Силуминовый корпус устойчив к вибрациям и химическим воздействиям, характерным для промышленных условий;
• Широкий температурный диапазон делает устройство пригодным для использования вне отапливаемых помещений;
• Полумгновенное действие исключает задержки в управлении - важный фактор для аварийных остановок.

Ограничения применения

• Не применяйте в местах с постоянным погружением в воду - IP54 не гарантирует герметичность при длительном контакте с жидкостью;
• Не рекомендуется для частых ударных нагрузок свыше 10 Н - это может вызвать преждевременный выход из строя механизма;
• Не подходит для взрывоопасных зон (Zone 0/1/2, Div. 1/2);
• Не допускается использование с напряжением выше 660 В - риск пробоя изоляции;
• При температурах ниже –50 C возможно изменение пластичности материалов - проверяйте работоспособность перед применением в экстремальной холодильной технике.

Примеры использования

• Конвейерная лента: выключатель фиксирует достижение крайнего положения, чтобы остановить ленту и предотвратить перегрузку;
• Лифт: контролирует положение кабины на верхнем и нижнем этажах, отправляет сигнал на платформу управления;
• Станок с ЧПУ: определяет возврат инструмента в начальное положение после завершения операции;
• Шлюзовые ворота: срабатывает при полном открытии/закрытии, подтверждает выполнение команды системе безопасности.

Практические советы

• Перед монтажом проверьте, чтобы толкатель мог двигаться свободно - не должно быть перекосов или трения о соседние детали;
• При использовании в вибрирующей среде затяните крепления с моментом 0,5–0,8 Нм - недостаточно плотно - выключатель может выпасть, слишком сильно - деформируется корпус;
• Для долгой службы регулярно осматривайте ролик: если он стёрся или потерял форму - замените выключатель;
• При подключении к PLC или реле учитывайте, что контакт 1НЗ часто используют для “нормального состояния” - это упрощает диагностику отказов;
• Артикулы et004423 и et007136 - это один и тот же выключатель путевой ВП 15К-21Б-221-54 У2.3; различаются только партии поставки - функционально идентичны.
