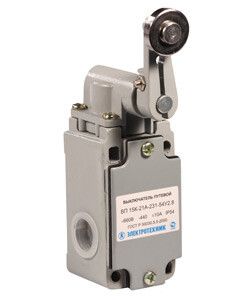

Выключатель путевой ВП15К-21А-231-54 У2.8 рычаг с роликом прямого действия IP54 - ET054533 Электротехник ET523517

Выключатель путевой ВП 15К-21А-231-54 У2.8 с рычагом и роликом - устройство для надёжного отключения цепей при достижении предельного положения механизма. Бренд Электротехник обеспечивает соответствие требованиям промышленной эксплуатации, а артикул et523517 позволяет точно идентифицировать модель в каталоге.

Назначение и область применения

Выключатель путевой ВП 15К-21А-231-54 У2.8 используется для автоматического отключения питания при завершении рабочего хода движущихся частей оборудования. Он реагирует на физический контакт - например, когда деталь машины задевает рычаг с роликом. Применяется там, где важна точная фиксация крайних положений: на конвейерах, станках с ЧПУ, шлюзах, воротах, лифтах и других системах с линейным перемещением.

Технические характеристики

• Номинальный ток: 10 А - подходит для нагрузок до 2,2 кВт при 220 В
• Напряжение: до 660 В - работает в сетях переменного и постоянного тока
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Тип переключения: мгновенный - контакт замыкается/размыкается сразу при срабатывании, без задержки
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - можно использовать для управления двумя цепями одновременно
• Климатическое исполнение: У2 - рассчитан на умеренный климат с температурой от –40 C до +50 C
• Материал корпуса: металл - повышает механическую прочность и теплопроводность
• Габариты: 40×44×131 мм - компактный размер для установки в ограниченном пространстве
• Способ монтажа: монтажная плата - крепится болтами через отверстия в корпусе
• Нормативный документ: ТУ 3428-003-59826184-2005 - соответствует отраслевому стандарту

Совместимость и монтаж

Выключатель путевой ВП 15К-21А-231-54 У2.8 монтируется на жёсткую поверхность - металлическую плиту, раму или опору. Для подключения используйте кабель с медными жилами, например КВВГ, сечением не менее 1,5 мм2. Убедитесь, что посадочные отверстия совпадают с габаритами устройства. Монтажная плата требует доступа сбоку или сверху для затяжки крепёжа. Не допускается установка в местах с постоянным ударным воздействием - это снижает срок службы контактов.

Безопасность и стандарты

Выключатель имеет функцию безопасности: при срабатывании он гарантированно разрывает цепь, предотвращая аварийное продолжение движения. Соответствует ТУ 3428-003-59826184-2005, что гарантирует стабильность работы в условиях повышенной вибрации и перепадов температур. IP54 обеспечивает безопасность при работе в помещениях с возможностью попадания пыли или влаги - например, на сборочных линиях или в цехах с мойкой оборудования.

Преимущества

• Два типа контактов (НО+НЗ) позволяют реализовать сложные схемы управления без дополнительных реле
• Рычаг с роликом снижает трение и износ при длительной эксплуатации - особенно эффективен при высокой скорости движения
• Металлический корпус устойчив к деформации и внешним повреждениям
• Широкий диапазон температур (-40…+50 C) делает его пригодным для холодных складов и жарких цехов
• Мгновенное переключение минимизирует риск “зависания” контактов при вибрации

Ограничения применения

• Не предназначена для частых срабатываний более 120 раз в минуту - это вызовет быстрый износ контактов
• Не рекомендуется для установки в зонах с постоянным потоком жидкостей - IP54 не обеспечивает герметичность при погружении
• Не подходит для взрывоопасных сред - отсутствует взрывозащита (Ex-маркировка)
• Необходимо контролировать угол нажатия рычага: слишком большой угол может привести к заклиниванию ролика

Примеры использования

• На конвейере: рычаг активируется при прохождении бункера в крайнее положение - отключается двигатель
• На автоматических воротах: ролик срабатывает при полном открытии/закрытии - останавливает привод
• На фрезерном станке: механизм останавливается при достижении предела по оси Z
• В системе подъёмника: выключатель фиксирует верхнюю и нижнюю точки движения платформы

Практические советы

• Перед установкой проверьте свободный ход рычага - он должен возвращаться в исходное положение без усилия
• При монтаже на вибрирующую поверхность используйте резиновые прокладки для снижения передачи ударов
• Подбирайте длину рычага так, чтобы ролик касался объекта в момент, когда оборудование достигло нужной точки
• Для контроля работоспособности периодически проверяйте целостность контактов мультиметром - особенно после 50–100 тыс. срабатываний
• Артикулы et523517 и et054533 - это один и тот же продукт; различия связаны с партиями поставки, не влияют на технические параметры
