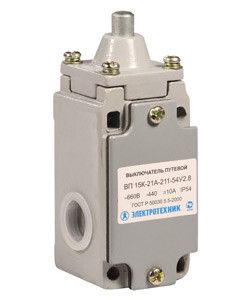

Выключатель путевой ВП 15К-21А-211-54 У2.8 толкатель прямого действия IP54 Электротехник ET523515 ET055609

Выключатель путевой ВП 15К-21А-211-54 У2.8 от бренда Электротехник — это надёжный концевой выключатель с толкателем прямого действия и защитой IP54, предназначенный для фиксации положения подвижных узлов в промышленной автоматике. Его используют там, где важны точность, долговечность и устойчивость к запылённым и влажным условиям.

Назначение и область применения

Выключатель путевой ВП 15К-21А-211-54 У2.8 применяется для контроля и регистрации окончания движения механизмов — например, когда деталь достигает крайнего положения. Он работает в цепях управления, сигнализации и системах безопасности. Подходит для установки на станках, конвейерах, лифтах, шлюзах, дверях автоматических систем и других устройствах с линейным или возвратно-поступательным движением.

Технические характеристики

• Номинальное напряжение: до 660 В
• Номинальный рабочий ток: 10 А
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип переключения: мгновенный — контакт изменяет состояние сразу при достижении порогового усилия
• Тип толкателя: купольный, прямого действия — обеспечивает чёткую передачу силы без рычагов
• Степень защиты: IP54 — защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон
• Рабочая температура: от –40 °C до +50 °C — подходит для холодных ангаров и жарких цехов
• Материал корпуса: металл — прочный, устойчив к механическим повреждениям
• Габариты: 44×40×106 мм — компактный, легко помещается в ограниченном пространстве
• Тип подключения: кабельный ввод PG — позволяет провести кабель прямо через корпус без дополнительных муфт
• Способ монтажа: на винты — фиксируется болтами к плоской поверхности

Совместимость и монтаж

Выключатель путевой ВП 15К-21А-211-54 У2.8 монтируется на металлическую или жёсткую пластиковую поверхность с помощью двух винтов. Кабельный ввод PG рассчитан на стандартные кабели с внешним диаметром 5–9 мм — перед монтажом проверьте соответствие диаметра кабеля. Для правильной работы толкатель должен находиться в одной плоскости с направлением перемещения объекта. Не допускается боковое смещение или перекос — это снижает срок службы контактов.

Безопасность и стандарты

Выключатель путевой ВП 15К-21А-211-54 У2.8 соответствует требованиям к устройствам для функций безопасности: он используется в аварийных остановках, предельных позициях и интерлок-системах. Применение в таких цепях требует регулярной проверки работоспособности согласно нормам ГОСТ Р МЭК 60204-1.

Преимущества

• Универсальный набор контактов (1 НЗ + 1 НО) позволяет использовать его как в управлении, так и в сигнализации
• Металлический корпус и IP54 обеспечивают длительную работу в условиях пыли, влаги и ударов
• Мгновенное переключение исключает задержки и гарантирует быстрое реагирование на изменения положения
• Кабельный ввод PG упрощает сборку — не нужны дополнительные переходники или gland-коробки
• Широкий диапазон температур делает его пригодным для использования вне отапливаемых зон

Ограничения применения

• Не предназначен для постоянного погружения в жидкость — IP54 не обеспечивает герметичность при затоплении
• Не рекомендован для использования в взрывоопасных зонах (без сертификата Ex)
• Купольный толкатель чувствителен к сильному боковому усилию — лучше применять с направляющими
• Нет встроенной индикации состояния — необходимо контролировать сигналы в цепи управления
• Не поддерживает высокочастотные переключения более 1000 циклов/час — для частых операций требуется проверка износа

Примеры использования

• Фиксация конца хода стола станка ЧПУ — при касании толкателя выключатель размыкает цепь подачи
• Контроль открытия/закрытия люка на конвейере — сигнал о закрытии активирует следующий этап
• Автоматическая остановка грузовой платформы при достижении верхней точки
• Индикация наличия продукта в бункере — при опускании уровня толкатель освобождается, меняя состояние контакта

Практические советы

• Перед установкой проверьте свободный ход толкателя — он должен двигаться без заеданий
• При использовании в вибрационных средах используйте контргайки для фиксации винтов
• Для продления срока службы избегайте превышения нагрузки на толкатель — максимальное усилие указано в документации производителя
• При замене старого выключателя сверьте тип толкателя и расположение контактов — ВП 15К-21А-211-54 У2.8 имеет специфическую схему подключения
• Обязательно протестируйте работу после монтажа — имитируйте движение механизма и проверьте срабатывание контактов тестером
